उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | एचएल-6बी | फसल की चौड़ाई: | 1600 मिमी |
|---|---|---|---|
| अधिकतम काटने की ऊँचाई: | 120 मिमी | अधिकतम देखा ब्लेड उजागर ऊंचाई: | 125 मिमी |
| मुख्य देखा मोटर: | 15 किलोवाट | वज़न: | 2400 किग्रा |
| प्रमुखता देना: | एल्यूमिनियम प्लेट 1600 मिमी देखा,अर्ध स्वचालित बैंड 1600 मिमी देखा; |
||

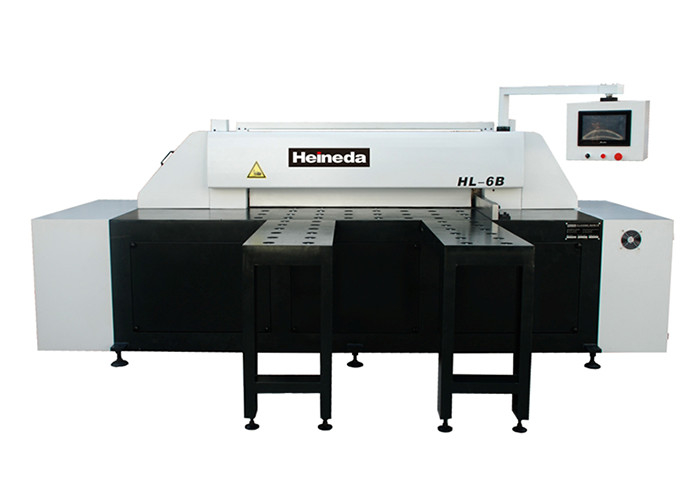

HL-6B सेमी - शीट मेटल कटिंग के लिए स्वचालित एल्युमिनियम सॉ कटिंग मशीन
विवरण
मशीन टर्मिनल: अर्ध-स्वचालित प्लेट काटने का कार्य मशीन
आदर्श: HL-6B अर्ध-स्वचालित एल्यूमीनियम काटने की मशीन देखा
एचएल हीनेडा में एल्यूमिनियम प्लेट काटने की मशीन के मॉडल का प्रतिनिधित्व करता है।
6 एल्यूमीनियम काटने की मशीन के आकार का प्रतिनिधित्व करता है, 6 को 1600 मिमी देखा जा सकता है।
B इस मॉडल के प्रमुख का प्रतिनिधित्व करता है।
इस उपकरण को एल्युमिनियम प्लेट्स, कॉपर प्लेट्स, कम्पोजिट पैनल्स, प्लास्टिक प्लेट्स, और इसी तरह के आरी पर लागू किया जा सकता है।
एक।तकनीकी विनिर्देश और पैरामीटर:
उत्पाद स्थिरता गारंटी के छह लाभ
1. उत्पाद डिजाइन
2. टीम आर एंड डी
3. निर्माण
4. प्रदर्शन परीक्षण
5. कारखाना आत्म-निरीक्षण
6. बिक्री के बाद सेवा
तकनीकी विनिर्देश और पैरामीटर
| नमूना | एचएल-6बी | |
| प्रभाव | फसल की चौड़ाई | 1600 मिमी |
| अधिकतम काटने की ऊंचाई | 120 मिमी | |
| अधिकतम देखा ब्लेड उजागर ऊंचाई | 125 मिमी | |
| मुख्य देखा मोटर | 15kw | |
| पट्टी | पट्टी व्यास | 550mm |
| मुख्य देखा शाफ्ट व्यास | Ø 38 मिमी | |
| स्पिंडल स्पीड | 4000 आर / मिनट | |
| काटना | वॉकिंग इन्वर्टर मोटर | 1.5kw |
| स्वचालित पैमाने (वैकल्पिक) | सर्वो फिक्सलर मोटर | 0.75kw |
| निश्चित लंबाई | 1500 मिमी | |
| हवा का दबाव | ≥5.0 किग्रा / सेमी2 | |
| कार्यक्षेत्र ऊंचाई | 1130 मिमी | |
| मशीन उपकरण आकार (लंबाई × चौड़ाई × ऊंचाई) | 4040 मिमी × 4710 मिमी × 1700 मिमी | |
| वोल्टेज | 380V | |
| हेटर्स | 50 हर्ट्ज | |
| वजन | 2400 किग्रा | |
यदि कोई परिवर्तन होता है तो उपरोक्त विनिर्देशों को अधिसूचित नहीं किया जाता है
2. यांत्रिक विशेषताएं:
(1) यह मशीन निम्नलिखित प्रमुख घटकों से बनी है:
एक।उपकरण मुख्य बी। एयर फ्लोटिंग फीडिंग डिवाइस सी। कुल मिलाकर crimping सिस्टम
डी।स्वचालित फिक्सिंग डिवाइस ई. टच स्क्रीन |नियंत्रण कक्ष एफ। शीतलन प्रणाली
(2).मुख्य घटक संरचना और अन्य
एक।उपकरण मुख्य निकाय
उपकरण मुख्य शरीर में चार भाग होते हैं: मुख्य फ्रेम, एक उठा हुआ तंत्र, एक सिर चलने वाला तंत्र, एक आरा ब्लेड क्लैंपिंग तंत्र।
(मैं संचालक हूं
मुख्य फ्रेम एक वेल्डिंग प्रक्रिया को अपनाता है और लौटने के बाद मिलाप किया जाता है।
(द्वितीय) उठाया जा सकता है
हेड लिफ्ट को बाएं और दाएं समानांतर डबल स्लाइड रेल के साथ डिज़ाइन किया गया है।यह आरा प्रदर्शन में विभिन्न मोटाई की आरा आवश्यकताओं को पूरा करने के लिए विभिन्न मोटाई के प्रदर्शन का टैब ले सकता है।आरा सामग्री को लागू करते समय, एक संसाधन भी होता है, जो आरा ब्लेड की सेवा जीवन को बढ़ाता है।
(III) मशीन हेड मैकेनिज्म
हेड ट्रैवलिंग मैकेनिज्म, गियर रैक ड्राइव द्वारा संचालित चर आवृत्ति को कम करने वाली मोटर, और बाएं और दाएं समानांतर डबल स्लाइड रेल को जोड़ती है, प्रभावी रूप से सिर के सिर की जड़ता को कम करती है, विशाल सीट के सुचारू प्रदर्शन को बढ़ाती है, और प्रभावी रूप से कम करती है मोबाइल का शॉट।सर्वोत्तम कट सीधी परिशुद्धता तक पहुँचें।यात्रा की शीर्ष गति 9 मीटर / मिनट तक पहुंच सकती है, और पीछे हटना 17 मीटर / मिनट तक पहुंच सकता है।
(चतुर्थ) ब्लेड क्लैंपिंग तंत्र देखा
डबल निकला हुआ किनारा अखरोट के साथ संयोजन में उपयोग किया जाता है, और अखरोट को कसने के लिए अखरोट को कड़ा किया जाता है, आरा ब्लेड को लॉक किया जाता है, जो सुविधाजनक और तेज है।
बी।एयर फ्लोटिंग फीडिंग डिवाइस
एयर फ्लोटिंग फीडिंग डिवाइस में दो भाग होते हैं: गैस फ्लोटर वर्कशीट और एयर फ्लोटिंग फ्लोटिंग वर्कबेंच, जिसमें दो एयर फ्लोटिंग फ्लोटिंग वर्कबेंच शामिल हैं।फ्लोटिंग वर्कबेंच और मुख्य वर्कबेंच का उपयोग ऑपरेटर की चलती शीट के संचालन को कम करने और उत्पादकता बढ़ाने के लिए सामग्री और सामग्री के घर्षण को कम करने के लिए किया गया है।फ्लोटिंग बॉल्स में स्टेनलेस स्टील और टेफ्लॉन के दो विकल्प होते हैं।
सी. समग्र crimping प्रणाली
साइकिल के दबाव के साथ, इंटीग्रल पीजोइलेक्ट्रिक कवर फॉर्म संचालित होता है, हवा का दबाव ऊपरी प्रेस की ऊपरी सतह पर रखा जाता है, एल्यूमीनियम शीट सामग्री को काउंटरटॉप पर रखा जाता है, जबकि सिंक्रोनस पीजोइलेक्ट्रिक सुनिश्चित करते हुए, छोटी शीट शीट को भी देखा जाता है पीजोइलेक्ट्रिक सामग्री।समग्र crimping की भूमिका अच्छी है, और शोर कम हो जाता है।
पूरे काटने की प्रक्रिया की सुरक्षा भी केंद्रीय चिप उपकरण, काटने का कार्य केंद्रीकृत उपचार से लैस करने के लिए फायदेमंद है।
डी।स्वचालित फिक्सिंग डिवाइस
एक स्वचालित जोड़ी डिवाइस का उपयोग करके, सर्वो मोटर फिट करें, जो शासक के लिए सुविधाजनक है।यदि ब्लेड काटने की प्रक्रिया की जाती है, जब तक फिक्सिंग डिवाइस को समायोजित किया जा सकता है, ऑपरेटर के माध्यम से चाकू को काटने और उत्पादन क्षमता बढ़ाने के लिए चाकू को काटने की कोई आवश्यकता नहीं है।
इ।टच स्क्रीन |कंट्रोल पैनल
विद्युत प्रणाली नियंत्रण कक्ष और टच स्क्रीन डिजाइन, संचालित करने में आसान, उच्च दक्षता को अपनाती है।ऑपरेटर के संचालन को सुविधाजनक बनाने के लिए नियंत्रण कक्ष पर स्विच बटन और आपातकालीन स्टॉप बटन को नियंत्रित करें।सभी नियंत्रण बटन टच स्क्रीन में सहज होते हैं, टच स्क्रीन में फ़ंक्शन बटन के माध्यम से किए जा सकते हैं, और यह मशीन वर्कस्टेशन डिज़ाइन का भी उपयोग करती है, टच स्क्रीन में वर्कस्टेशन का चयन करें, जब तक आप बैच शीट की लंबाई सेट करते हैं। और शीट के बगल में, फिर टच स्क्रीन पर रन दबाएं।आरा की स्थिति केवल शीट की लंबाई की स्थिति में होती है, जो न केवल काटने के चक्र को कम करती है, बल्कि बैच शीट की काटने की क्षमता में भी सुधार करती है।
एफ।शीतलन प्रणाली
यह वनस्पति काटने के तेल, ऊर्जा-बचत और पर्यावरण के अनुकूल, शीतलन प्रणाली द्वारा मजबूर तेल, और तेल धुंध शीतलन, शीतलन प्रभाव का उपयोग करता है।
| मेजबान देखा | 1 सेट | |
| स्वचालित फिक्सिंग | 1 सेट | |
| ग्राउंड स्क्रू और पैड | 1 सेट | |
| एयर फ्लोटिंग वर्कबेंच | 2 | |
| स्पेयर पार्ट्स | एक बैच (बॉक्स देखें) | |
| साइट पर स्थापना | उठाने के उपकरण और सामान्य उपकरण प्रदान करने की आवश्यकता है, आपूर्तिकर्ता मार्गदर्शन स्थापना, सहायता करने की आवश्यकता है | |
| साइट पर डिबगिंग | आपूर्तिकर्ता मार्गदर्शन | |
| साइट पर प्रशिक्षण | आपूर्तिकर्ता उपकरण संचालन, विद्युत सिद्धांतों आदि के लिए जिम्मेदार हैं। आवश्यक रखरखाव तकनीकी प्रशिक्षण | |
| साइट पर स्वीकृति | दोनों पक्ष जिम्मेदार | |
| तकनीकी डेटा (उपकरण के साथ वितरण) | ऑपरेटिंग निर्देश | 1 प्रति |
| उपकरण आधार चार्ट | 1 प्रति | |
| पैकिंग सूची | 1 प्रति | |
कई पेटेंट प्रमाण पत्र प्राप्त किए
सामान्य प्रश्न
प्रश्न: क्या आप निर्माता हैं?
ए: हां, हमारे पास अपना कारखाना है और हम प्रतिस्पर्धी मूल्य पर प्रत्यक्ष बिक्री का वादा करते हैं।किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
प्रश्न: क्या मुझे अपनी आवश्यकताओं के अनुसार मशीन मिल सकती है?
ए: ज़रूर। हम OEM और ODM स्वीकार करते हैं।
प्रश्न: मैं पहली बार इस तरह की मशीन का उपयोग कर रहा हूं, क्या यह आसान काम है?
ए: गाइड वीडियो हैं जो दिखाते हैं कि मशीन का उपयोग कैसे करें और अंग्रेजी निर्देश पुस्तिका आपको मशीन के साथ भेजती है।यदि अभी भी कोई प्रश्न है, तो हम आपके लिए तब तक निःशुल्क प्रोफेसनल गाइड प्रदान करेंगे जब तक कि आप मशीन का अच्छी तरह से उपयोग नहीं कर लेते।
यदि आपको वह मशीन नहीं मिली जिसकी आपको आवश्यकता है, तो हमसे भी संपर्क करने में संकोच न करें।हम आपको सबसे अच्छा सुझाव देने की पूरी कोशिश करेंगे।
