समग्र बोर्ड प्लास्टिक बोर्ड के लिए HL-8BNC स्वचालित काटने का कार्य मशीन
विवरण

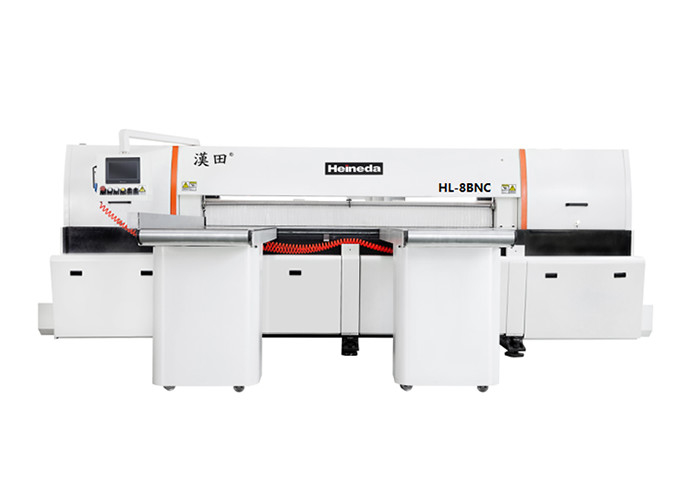

आदर्श: HL-8BNC स्वचालित काटने की मशीन को देखा
एचएल हीनेडा कंपनी के पूर्ण स्वचालित आरा काटने की मशीन मॉडल का प्रतिनिधित्व करता है।
8 काटने का कार्य मशीन के आकार का प्रतिनिधित्व करता है, 8 को 2600 मिमी की चौड़ाई से देखा जा सकता है।
बीएनसी पूरी तरह से स्वचालित मॉडल के लिए इस आरा कटर का प्रतिनिधित्व करता है।
इस उपकरण को तांबे की प्लेटों, मिश्रित पैनलों, प्लास्टिक की प्लेटों आदि को काटने के लिए लगाया जा सकता है।
तकनीकी विनिर्देश और पैरामीटर
| नमूना | एचएल-8बीएनसी | |
| काटने की क्षमता | कतरन लंबाई | 2600mm |
| फसल की चौड़ाई | 2600mm | |
| काटने की ऊँचाई | 3 ~ 160 मिमी | |
| अधिकतम देखा ब्लेड उजागर ऊंचाई | 163मिमी | |
| पट्टी | मुख्य देखा मोटर | 30kw सर्वो मोटर |
| स्ट्रस्ट आरा व्यास | Ø540 मिमी | |
| मुख्य देखा शाफ्ट व्यास | Ø 38 मिमी | |
| मुख्य देखा गति | 1500 ~ 3000 आर / मिनट | |
| काटना | वॉकिंग सर्वो मोटर | 1.5kw |
| अग्रिम गति | त्वरित 9 मीटर / मिनट | |
| पीछे की गति | त्वरित 17 मीटर / मिनट | |
| अन्य | स्वचालित खिला मोटर | एसी 2 किलोवाट |
| हवा का दबाव | ≥5.0 किग्रा / सेमी2 | |
| जमीन की ऊंचाई से वर्करूम | 1120mm | |
| मशीन उपकरण आकार (लंबाई × चौड़ाई × ऊंचाई) | 5240 मिमी × 6700 मिमी × 2040 मिमी | |
| वोल्टेज | 380 वी / 50 हर्ट्ज | |
| काटने की सटीकता | काटने की सटीकता (निर्धारित मूल्य की तुलना में) | ± 0.3 मिमी |
| शीर्षता | ± 1 डिग्री | |
| repeatability | ± 0.2 मिमी | |
| पैर जमाने के आधार पर | अनुप्रस्थ लंबवतता (देखी दिशा) | ± 1 डिग्री |
| अनुप्रस्थ लंबवतता (खिला दिशा) | ± 1 डिग्री | |
यांत्रिक विशेषताएं

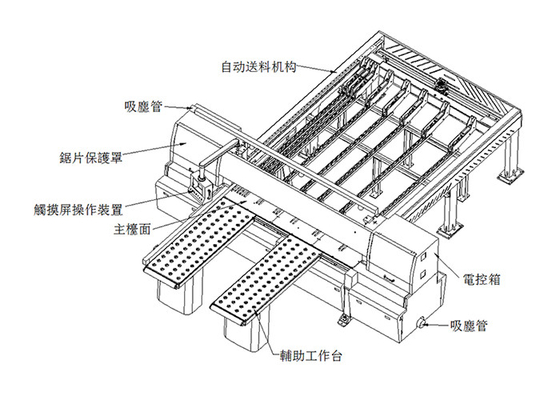

(1) यह मशीन निम्नलिखित प्रमुख घटकों से बनी है:
एक।उपकरण मुख्य निकाय D.टच स्क्रीन |कंट्रोल पैनल जी फ्लोटिंग स्टेशन
बी।ओवरऑल क्रिम्पिंग सिस्टम ई. कूलिंग सिस्टम एच।आरी का ब्लेड
C. स्वचालित फीडिंग डिवाइस F. मुख्य कार्यक्षेत्र
(2).मुख्य घटक संरचना और अन्य
एक।उपकरण मुख्य निकाय
उपकरण मुख्य शरीर एक मुख्य फ्रेम, एक टोनर हेड, एक हेडर ट्रैवलिंग मैकेनिज्म, एक आरा ब्लेड क्लैम्पिंग मैकेनिज्म और इसी तरह से बना होता है।
(मैं संचालक हूं
मुख्य फ्रेम एक वेल्डिंग प्रक्रिया को अपनाता है और लौटने के बाद मिलाप किया जाता है।
(द्वितीय) उठाया जा सकता है
हेड लिफ्टिंग को हाइड्रोलिक सिस्टम के स्थिर लिफ्ट हेड के माध्यम से ऊपरी और निचले समानांतर डबल स्लाइड्स (ताइवान की सिल्वर) के साथ डिज़ाइन किया गया है, जब काटते समय, डिस्प्ले में आरी की आरा सामग्री प्राप्त करते समय विभिन्न मोटाई की आरा आवश्यकताओं को पूरा कर सकती है। आरी, एक संसाधन भी है, जो आरा ब्लेड की सेवा जीवन को बढ़ाता है।स्पिंडल पूरी तरह से संलग्न शाफ्ट बॉक्स का उपयोग करता है, तीन उच्च गति बीयरिंग (असर ब्रांड एसकेएफ / एनएसके हैं), और स्पिंडल धड़कन को कम करते हैं।शाफ्ट बॉक्स को स्थापना के दौरान चिकनाई वाले तेल में जोड़ा गया है, और 1 वर्ष के भीतर चिकनाई तेल की आवश्यकता नहीं है।स्पिंडल ट्रांसमिशन का उपयोग मल्टी-रिबन ट्रांसमिशन में किया जाता है।
(III) मशीन हेड मैकेनिज्म
हेड ट्रैवलिंग मैकेनिज्म, गियर रैक ड्राइव द्वारा अपनाई गई सर्वो मोटर, और ऊपरी और निचले समानांतर डबल स्लाइड रेल डिज़ाइन को जोड़ती है, प्रभावी रूप से सिर के सिर की जड़ता को कम करती है, आरा चाल के सुचारू प्रदर्शन को बढ़ाती है, और प्रभावी रूप से शिफ्ट को कम करती है मोबाइल रॉक का सबसे अच्छा कट स्ट्रेट प्रिसिजन प्राप्त करने के लिए।तार रेल स्लाइडर एक धूल-सबूत स्लाइडर का उपयोग करता है (ऑनलाइन रेल ब्रांड ताइवान, और तेल की आपूर्ति केंद्रित है। वास्तविक उत्पादन के अनुसार सिर और आरा ब्लेड की गतिहीन गति को टच स्क्रीन पर घुंडी के माध्यम से समायोजित किया जा सकता है, और देखा ब्लेड गति समायोजित किया जाता है।
(चतुर्थ) ब्लेड क्लैंपिंग तंत्र देखा
डबल निकला हुआ किनारा अखरोट के साथ संयोजन में उपयोग किया जाता है, और अखरोट को कसने के लिए अखरोट को कड़ा किया जाता है, आरा ब्लेड को लॉक किया जाता है, जो सुविधाजनक और तेज है।
बी।कुल मिलाकर crimping प्रणाली
दो सिलेंडर संचालित गियर रैक विमान स्लाइडिंग संरचना, ऊपरी भीड़ से अभिन्न पीजोइलेक्ट्रिक कवर फॉर्म, सामग्री स्तर को टेबल पर रखा जाता है, जबकि सिंक्रोनस पीजोइलेक्ट्रिक सुनिश्चित करते हुए, छोटी शीट को अधिक सटीक देखा जाता है।समग्र crimping की भूमिका अच्छी है, और शोर कम हो जाता है, जो पूरे काटने की प्रक्रिया की सुरक्षा में काफी सुधार करता है।प्रेस कवर के बाहर मशीन धूल पर्दा स्थापित किया गया है, जो धूल के रिसाव को बहुत कम करता है।
सी स्वचालित खिला डिवाइस
स्वचालित कार्य क्लैंप फ़ीड डिवाइस का उपयोग किया जाता है, और कार्य क्लैंप के दो-तरफा रेल वेल्डेड स्टील बीम संरचना से बना होता है।सर्वो डबल गियर और रैक ड्राइव को लीनियर लाइन (ताइवान) में और चुंबकीय ग्रिड रीच सटीकता के साथ दो-संरेखित तरीके से 10 मीटर प्रति मिनट तक ड्राइव करता है।यदि ब्लेड शीट आरा बनाया जाता है, जब तक टच स्क्रीन में आरा डेटा सेट किया जाता है, ऑपरेटर के माध्यम से चाकू पर चाकू को काटने की आवश्यकता नहीं होती है, और उत्पादन क्षमता का लगातार उपयोग किया जा सकता है।खिला फ्रेम सुरक्षित है और सामग्री संचालन को 2 टन से कम नहीं चला सकता है।लोड धारक एक बहु-समूह पॉलीयूरेथेन रोलर से बना है, जो सामग्री आंदोलन के लिए सुविधाजनक है।
डी।टच स्क्रीन |कंट्रोल पैनल
विद्युत प्रणाली नियंत्रण कक्ष और टच स्क्रीन डिजाइन, संचालित करने में आसान, उच्च दक्षता को अपनाती है।ऑपरेटर के संचालन को सुविधाजनक बनाने के लिए नियंत्रण कक्ष पर प्रत्येक फ़ंक्शन बटन सेट करें।सभी नियंत्रण बटन टच स्क्रीन में सहज होते हैं, और टच स्क्रीन में फ़ंक्शन बटन के माध्यम से संबंधित संचालन कर सकते हैं।उसी समय, HL-8BNC टच स्क्रीन में वर्कस्टेशन का चयन करते हुए वर्कस्टेशन डिज़ाइन का भी उपयोग करता है, जब तक कि बैच शीट की लंबाई और आरी को शीट के बगल में सेट किया जाता है, फिर टच स्क्रीन पर रन दबाएं।आरा चक्र की स्थिति शीट की लंबाई की लंबाई के बाहर रहती है, जो न केवल काटने के चक्र को कम करती है, बल्कि बैच शीट की काटने की क्षमता में भी सुधार करती है।
इ।शीतलन प्रणाली
इसका उपयोग सामान्य तापमान, ऊर्जा की बचत और पर्यावरण के अनुकूल, नोजल के माध्यम से आरा ब्लेड को उड़ाने, ठंडा करने के लिए किया जाता है।
एफ।मुख्य तालिका:
मुख्य कार्यक्षेत्र क्रोम-प्लेटेड है, और स्थायित्व बढ़ाने के मामले में सामग्री और काउंटरटॉप के बीच घर्षण भी कम हो जाता है।
जी फ्लोटिंग स्टेशन:
1. फ़्लोटिंग कार्यक्षेत्र आकार: 1800 मिमी (लंबा) X600 मिमी (चौड़ाई) X2।
2. फ्लोटिंग टेबल की सतह पॉलीयूरेथेन सार्वभौमिक पहियों की बहुलता से सुसज्जित है, और ऑपरेटर आसानी से टेबल पर सामग्री को बढ़ावा दे सकता है, और शीट को खरोंच से रोक सकता है।स्क्रैच निर्णय मानदंड: कोई स्पष्ट स्पर्श नहीं है।विशिष्ट संदर्भ जनवरी 2016 में संदर्भित किया जा सकता है (खरीद द्वारा उत्पादित प्लेट सामग्री, यह बोर्ड वर्तमान में खरीद द्वारा सहेजा गया है)।यदि शीट को खरोंच किया जा सकता है, तो ड्रम या परिवर्तन उपकरण को तब तक बदल दिया जाएगा जब तक कि इसे स्क्रैप न किया जाए।
एच।ब्लेड स्क्रैप देखा:
आरा ब्लेड डस्ट टैंक एक स्क्रैपिंग रबर है।
क्रॉसिंग पंजे:
1. कार्य क्लिप मात्रा मानक विन्यास: 8 यांत्रिक क्लिप।
2. प्रत्येक जाम एक लीवर विधि के साथ एक सिलेंडर से सुसज्जित है, और जब इसे काम करने वाली वस्तु को खींचा जाता है, तो यह सुनिश्चित करना संभव है कि कार्य सामग्री शीट को जकड़ती है।जब ऊपर, जबड़े को सामने की मेज पर ले जाया जाता है, तो शीट को जकड़ कर, पीछे की ओर बढ़ता है, और ऑपरेशन को कम करता है।
I. ग्राहकों के लिए विशेष आवश्यकताएं:
1. आप ऑपरेटर को ब्लेड कट स्थिति में त्रुटि सेट करने से रोकने के लिए सीमा तंत्र स्थापित कर सकते हैं।
2. रियर पोजिशनिंग को असेंबल करने के लिए बदला जाता है, इंटीग्रल में नहीं।
3. बाहरी शिफ्ट व्हील सामग्री पॉलीयुरेथेन का उपयोग करता है, जैसे कि शीट को खरोंचना, अन्य सामग्री फ़ीड पहियों को बदलना जारी रखेगा या उपकरण को तब तक संशोधित करेगा जब तक कि शीट को स्क्रैप नहीं किया जाता है।
4. डिवाइस को सटीकता सुनिश्चित करने की आवश्यकता है, ब्लेड रेडियल जंप की नियंत्रण विधि और फ़ीड डिवाइस में परिवर्तन को कम करने की अनुशंसा की जाती है।स्पिंडल बीट ± 0.01 मिमी (अक्षीय);निकला हुआ किनारा अंत सतह ± 0.03 मिमी है।
5. स्पिंडल फीड स्लाइडर तेल पाइप पर रखी जाने वाली तेल ट्यूब पर केंद्रित है।
6. विद्युत नियंत्रण कैबिनेट IP54, वायवीय वाल्व स्टेशनों से मिलता है, और हाइड्रोलिक वाल्व स्टेशनों को डस्टप्रूफ होने की आवश्यकता है।
7. इष्टतम धूल संग्रह प्रभाव सुनिश्चित करने के लिए धूल टैंक पर धूल इकट्ठा करने वाले उपकरण को अनुकूलित करने की आवश्यकता है।
8. एयर गन इंस्टॉलेशन हुक स्थापित करें।
9. सर्वो शुल्क का उपयोग करके यात्रा की गति को समायोजित किया जा सकता है, दस्तावेज़ चरण को समायोजित किया जा सकता है, और नॉब 0.9 मीटर / मिनट की फ़ीड गति को नियंत्रित करता है।
10. पीएलसी गिनती समारोह बढ़ाएँ।(आरी कटर की संख्या रिकॉर्ड करें)
उत्पाद का प्रदर्शन
यांत्रिक मानक
| मेजबान देखा | 1 सेट | |
| स्वचालित खिला प्रणाली | 1 सेट | |
| सामने कार्यक्षेत्र (गेंद के साथ) | 2 सीटें (चल का एक सेट) | |
| स्पेयर पार्ट्स | एक बैच (बॉक्स देखें) | |
| साइट पर स्थापना | उठाने के उपकरण और सामान्य उपकरण प्रदान करने की आवश्यकता है, आपूर्तिकर्ता मार्गदर्शन स्थापना, सहायता करने की आवश्यकता है | |
| साइट पर डिबगिंग | आपूर्तिकर्ता मार्गदर्शन | |
| साइट पर प्रशिक्षण | आपूर्तिकर्ता उपकरण संचालन, विद्युत सिद्धांतों आदि के लिए जिम्मेदार हैं। आवश्यक रखरखाव तकनीकी प्रशिक्षण | |
| साइट पर स्वीकृति | दोनों पक्ष जिम्मेदार | |
| तकनीकी डेटा (उपकरण के साथ वितरण) | प्रमाणपत्र | 1 प्रति |
| ऑपरेटिंग निर्देश | 1 प्रति | |
| पैकिंग सूची | 1 प्रति | |
प्रमुख घटक ब्रांड मॉडल सूची (यहां केवल संदर्भ के लिए, विद्युत नियंत्रण के अनुसार विशिष्ट)
| क्रमांक | विद्युत नाम | विद्युत मॉडल | मात्रा | मूल | ब्रैंड |
| 1 | पावर सर्किट ब्रेकर | EZD100E3100N | 1 | फ्रांस | श्नाइडर |
| 2 | विद्युतचुंबकीय संपर्ककर्ता | LC1D09M7C AV220V | 3 | फ्रांस | श्नाइडर |
| 3 | विद्युतचुंबकीय संपर्ककर्ता | LC1D18M7C AC220V | 1 | फ्रांस | श्नाइडर |
| 4 | गर्म अधिभार रिले | LRD07C 1.6 ~ 2.5A | 1 | फ्रांस | श्नाइडर |
| 5 | गर्म अधिभार रिले | एलआरडी 10 सी 4 ~ 6 ए | 1 | फ्रांस | श्नाइडर |
| 6 | इंटरमीडिएट रिले | RXM2CB2BD | 15 | फ्रांस | श्नाइडर |
| 7 | फ्यूज | फ्यूज-6ए | 3 | चीन | |
| 8 | बिजली की आपूर्ति बदलना | एनईएस-200-24 8.8ए | 1 | ताइवान | मिंग वेइस |
| 9 | नियंत्रण ट्रांसफार्मर | NSK-1.0 AC380 / 220 / 3P / 1.0KVA | 1 | चीन | थाई |
| 10 | निकटता स्विच | PM12-04N | 7 | जापान | ओमरोन |
| 1 1 | सीमा परिवर्तन | वाईबीएलएक्स-एमई / 8108 | 2 | चीन | थाई |
| 12 | पावर स्विच लॉक | एक्सबी-बीजी21सी | 1 | फ्रांस | श्नाइडर |
| 13 | पावर संकेतक | XB2 BVM1C AC220V | 1 | फ्रांस | श्नाइडर |
| 14 | रोशनी के साथ रन बटन | XB2 BW33B1C (हरा) DC24V | 1 | फ्रांस | श्नाइडर |
| 15 | पीला फ्लैट बटन | XB2-BA51C (1NO) | 1 | फ्रांस | श्नाइडर |
| 16 | आपातकालीन बटन | XB2BS542C (1NC) | 1 | चीन | |
| 17 | भंग चमक | एसजेडएल-803/150 | 2 | चीन | |
| 18 | ठंडक के लिये पंखा | अक्षीय प्रशंसक AC220 21W | 1 | चीन | |
| 19 | मल्टी-लेयर पुलिस लैंप | LTA-205TJ3 DC24V | 1 | चीन | |
| 20 | प्रोग्राम करने योग्य नियंत्रक | CP1H-X40DT-D | 1 | जापान | ओमरोन |
| 21 | RS-232C इंटरफ़ेस | CP1W-CIF01 | 1 | जापान | ओमरोन |
| 22 | टच स्क्रीन | TK6100IV5 10 इंच रंग | 1 | ताइवान | विउन टोंग |
| 23 | एनकोडर | E6B2-CWZ6C 2000P / R | 2 | जापान | ओमरोन |
| 24 | इनलेट रेगुलेटिंग पोटेंशियोमीटर | मेक्सिको0 | 2 | चीन | |
| 25 | वायवीय सोलनॉइड वाल्व | TG2521-08 DC24V | 6 | ताइवान | एयरटैक |
| 26 | मुख्य मोटर इन्वर्टर | 37kw | 1 | चीन | सेमिम्मा |
| 27 | फ़ीड सर्वो मोटर | 2.0kW | 1 | जापान | Matsushita |
| 28 | मुखयमोटर | 30kw | 1 | चीन | सेमिम्मा |
| 29 | चलने वाली मोटर | 1.5 किलोवाट (एसी) | 1 | जापान | Matsushita |
| 30 | पीजोइलेक्ट्रिक सिलेंडर | एससी80-265 | 2 | ताइवान | एयरटैक |
| 31 | डस्टप्रूफ सिलेंडर | एमएफ 32-75 | 2 | ताइवान | एयरटैक |
| 32 | फ्लोटिंग सिलेंडर | एसीक्यू63-10 | 16 | ताइवान | एयरटैक |
| 33 | धुरी असर | 6209 | 3 | स्विट्ज़रलैंड | एसकेएफ |
| 34 | हाथ पकड़ने वाला सिलेंडर | सी 63-150 | 8 | ताइवान | एयरटैक |
| 35 | फीडिंग स्लाइडर | एचजीडब्ल्यू35 | 2 | ताइवान | हिविन |
| 36 | लिफ्टिंग स्लाइडर | एचजीएल35-सीए | 4 | ताइवान | हिविन |
| 37 | वॉकिंग स्लाइडर | HGL35-HA | 4 | ताइवान | हिविन |
उपभोज्य भागों की सूची
| वस्तु | प्रोडक्ट का नाम | निर्दिष्टीकरण / मॉडल | मूल | इकाई | मात्रा बनाने की विधि | यूनिट मूल्य आरएमबी (कर सहित) | वितरण | टिप्पणी |
| 1 | बहु कील | पीएल-1475 | घरेलू उत्पादन | मैं | 1 | 300 | दस दिन | वारंटी में नहीं |
| 2 | आरी का ब्लेड | भीतरी छेद 38 मिमी है, बाहरी व्यास 540 मिमी है, जिसे 5.00 मिमी से 8.00 मिमी की मोटाई के साथ स्थापित किया जा सकता है। | ना | ना | ना | ना | पार्टी खरीदें | वारंटी में नहीं |
| 3 | पकड़ने वाला गर्त रबर | 4400 * 110 * 6.0 | आयात | मैं | 2 | 1,200.00 | दस दिन | वारंटी में नहीं |
| 4 | हुड सिलेंडर दबाने | एससी80-225 | एयरटैक | मैं | 2 | 455 | 20 दिन | वारंटी एक साल |
| 5 | डस्टप्रूफ सिलेंडर | एमएफ 32-75 | एयरटैक | मैं | 2 | 268 | 20 दिन | वारंटी एक साल |
| 6 | हाथ पंजा सिलेंडर | सी 63-125 | एयरटैक | मैं | 8 | 326 | 20 दिन | वारंटी एक साल |
| 7 | फ्यूज | RT18 ~ 32 | घरेलू उत्पादन | मैं | 2 | 8 | दस दिन | |
| 8 | सहायक सिलेंडर | एसीक्यू63-10 | एयरटैक | मैं | 24 | 180 | 20 दिन | वारंटी एक साल |
| 9 | धुरी असर | 6209 | एसकेएफ | मैं | 3 | 450 | दस दिन | वारंटी एक साल |
| 10 | हइड्रॉलिक तेल | 46 # एंटी-मिलिंग हाइड्रोलिक तेल | ग्रेट वॉल | ली | 40 | वारंटी एक साल | ||
| 1 1 | अन्य गैर-स्केल्ड खरीद प्लेटों के पॉलीयूरेथेन सार्वभौमिक पहिया (या शेष सामग्री पहिया को प्रतिस्थापित करें) | 50 * 30 | घरेलू उत्पादन | मैं | 160 | 20 | दस दिन | पॉलीयुरेथेन व्हील का रंग पारभासी (白) है, एक वर्ष के लिए वारंटी, यदि आपको अन्य सामग्रियों को बदलने की आवश्यकता है, तो क्या दोनों पक्षों द्वारा गुणवत्ता की गारंटी पर बातचीत की जाती है |
