उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| अधिकतम देखा ब्लेड उजागर ऊंचाई: | 180 मिमी | सर्वो फिक्सलर मोटर: | 0.75 किलोवाट |
|---|---|---|---|
| कार्यक्षेत्र ऊंचाई: | 1130 मिमी | हेटर्स: | 50 हर्ट्ज |
| स्पिंडल स्पीड: | अधिकतम: 3950 आरपीएम | मुख्य देखा शाफ्ट व्यास: | Ø 38 मिमी |
| प्रमुखता देना: | पीएलसी नियंत्रण एल्यूमिनियम प्लेट देखा,पीएलसी नियंत्रण प्लेट मशीन देखा,उच्च दक्षता एल्यूमिनियम प्लेट देखा: |
||
एचएल - 8 बी सेमी - प्लास्टिक प्लेट के लिए स्वचालित एल्यूमिनियम प्लेट काटने का कार्य मशीन
विवरण

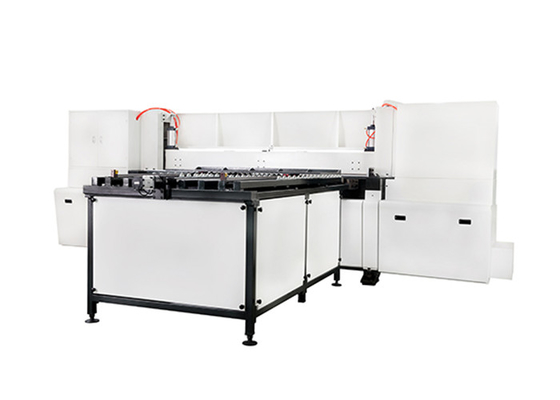

आदर्श: HL-8B अर्ध-स्वचालित एल्यूमीनियम काटने की मशीन देखा
एचएल हीनेडा कंपनी सेमी-ऑटोमेटेड एल्युमीनियम प्लेट काटने की मशीन के मॉडल का प्रतिनिधित्व करता है।
▲ 8 एल्यूमीनियम प्लेट काटने का कार्य मशीन के आकार का प्रतिनिधित्व करता है, 8 बी 2600 मिमी देखा जा सकता है।
इस उपकरण को एल्युमिनियम प्लेट्स, कॉपर प्लेट्स, कम्पोजिट पैनल्स, प्लास्टिक प्लेट्स को काटने के लिए लगाया जा सकता है।
तकनीकी विनिर्देश और पैरामीटर
| नमूना | एचएल-8बी | |
| प्रभाव | फसल की चौड़ाई | 2600mm |
| अधिकतम काटने की ऊंचाई | 120 मिमी | |
| अधिकतम देखा ब्लेड उजागर ऊंचाई | 180 मिमी | |
| मुख्य देखा मोटर | 15kw | |
| पट्टी | पट्टी व्यास | Ø460 मिमी |
| मुख्य देखा शाफ्ट व्यास | Ø 38 मिमी | |
| स्पिंडल स्पीड | अधिकतम: 3950 आरपीएम | |
| काटना | वॉकिंग इन्वर्टर मोटर | 1.5kw |
| स्वचालित पैमाने (वैकल्पिक) | सर्वो फिक्सलर मोटर | 0.75kw |
| निश्चित लंबाई | 1500 मिमी | |
| हवा का दबाव | ≥5.0 किग्रा / सेमी2 | |
| कार्यक्षेत्र ऊंचाई | 1130 मिमी | |
| मशीन उपकरण आकार (लंबाई × चौड़ाई × ऊंचाई) | 5300 मिमी × 5890 मिमी × 1970 मिमी | |
| वोल्टेज | 380V | |
| हेटर्स | 50 हर्ट्ज | |
| मुख्य मशीन | मशीन वजन | लगभग 7000 किग्रा |
यदि कोई परिवर्तन होता है तो उपरोक्त विनिर्देशों को अधिसूचित नहीं किया जाता है
मशीन की मुख्य इकाई और नाम
HL-8B अर्ध-स्वचालित एल्यूमीनियम प्लेट काटने का कार्य मशीन की मुख्य इकाई का नाम।
यांत्रिक विशेषताएं
(1) यह मशीन निम्नलिखित प्रमुख घटकों से बनी है:
एक।उपकरण मुख्य निकाय D.टच स्क्रीन |कंट्रोल पैनल
बी।कुल मिलाकर crimping प्रणाली ई। शीतलन प्रणाली
सी। स्वचालित फिक्सिंग डिवाइस एफ। मुख्य कार्यक्षेत्र
जी फ्लोटिंग स्टेशन
(2).मुख्य घटक संरचना और अन्य
एक।उपकरण मुख्य निकाय
उपकरण मुख्य शरीर में चार भाग होते हैं: मुख्य फ्रेम, एक उठा हुआ तंत्र, एक सिर चलने वाला तंत्र, एक आरा ब्लेड क्लैंपिंग तंत्र।
(मैं संचालक हूं
मुख्य फ्रेम एक वेल्डिंग प्रक्रिया को अपनाता है और लौटने के बाद मिलाप किया जाता है।
(द्वितीय) उठाया जा सकता है
हेड लिफ्ट को ऊपरी और निचले समानांतर बंडल के साथ डिज़ाइन किया गया है, और हाइड्रोलिक सिस्टम के स्थिर लिफ्ट हेड को काट दिया गया है।जब काटने का कार्य काट दिया जाता है, तो विभिन्न मोटाई के प्रदर्शन की काटने की जरूरतों का उपयोग विभिन्न मोटाई की काटने की जरूरतों को पूरा करने के लिए किया जा सकता है।आरा सामग्री को लागू करते समय, एक संसाधन भी होता है, जो आरा ब्लेड की सेवा जीवन को बढ़ाता है।
(III) मशीन हेड मैकेनिज्म
हेड ट्रैवलिंग मैकेनिज्म, गियर रैक ड्राइव द्वारा संचालित फ्लेक्सोफ़ॉल कम करने वाली मोटर, और ऊपरी और निचले समानांतर डबल स्लाइड रेल को जोड़ती है, प्रभावी रूप से सिर के सिर की जड़ता को कम करती है, विशाल सीट के सुचारू प्रदर्शन को बढ़ाती है, और शॉट को प्रभावी ढंग से कम करती है आंदोलन का सबसे अच्छा कट सीधे परिशुद्धता तक पहुंचें।यात्रा की शीर्ष गति 15 मीटर प्रति मिनट तक पहुंच सकती है, और वापसी 18 मीटर / मिनट तक पहुंच सकती है।
(चतुर्थ) ब्लेड क्लैंपिंग तंत्र देखा
डबल निकला हुआ किनारा अखरोट के साथ संयोजन में उपयोग किया जाता है, और अखरोट को कसने के लिए अखरोट को कड़ा किया जाता है, आरा ब्लेड को लॉक किया जाता है, जो सुविधाजनक और तेज है।
बी।कुल मिलाकर crimping प्रणाली
साइकिल के दबाव के साथ, इंटीग्रल कम्प्रेशन हुड फॉर्म, हवा के दबाव को प्रेस की ऊपरी सतह पर रखा जाता है, और एल्यूमीनियम शीट सामग्री को काउंटरटॉप पर रखा जाता है, जिससे तुल्यकालिक दबाव सुनिश्चित होता है।
जबकि छोटी शीट अधिक सटीक होती है जबकि छोटी शीट आरी होती है।समग्र crimping की भूमिका अच्छी है, और शोर कम हो जाता है, जो पूरे काटने की प्रक्रिया की सुरक्षा में काफी सुधार करता है।

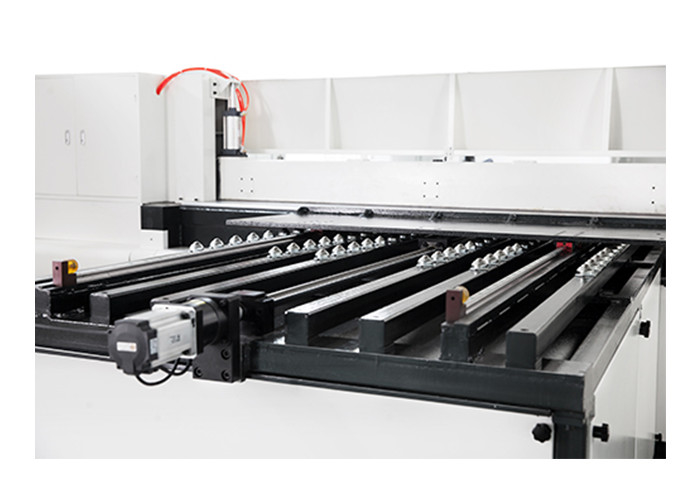

सी स्वचालित फिक्सिंग डिवाइस
एक स्वचालित जोड़ी डिवाइस का उपयोग करके, सर्वो मोटर फिट करें, जो शासक के लिए सुविधाजनक है।यदि ब्लेड काटने की प्रक्रिया की जाती है, जब तक फिक्सिंग डिवाइस को समायोजित किया जा सकता है, ऑपरेटर के माध्यम से चाकू को काटने और उत्पादन क्षमता बढ़ाने के लिए चाकू को काटने की कोई आवश्यकता नहीं है।

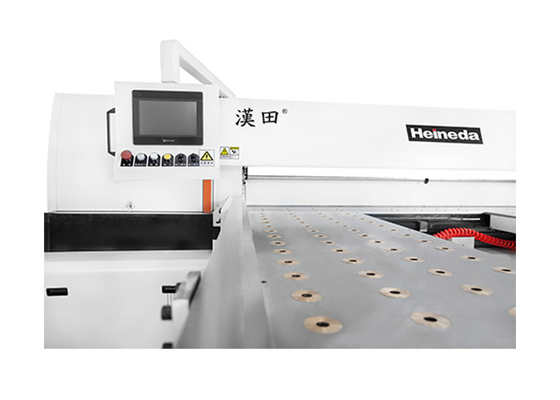

डी।टच स्क्रीन |कंट्रोल पैनल
विद्युत प्रणाली नियंत्रण कक्ष और टच स्क्रीन डिजाइन, संचालित करने में आसान, उच्च दक्षता को अपनाती है।ऑपरेटर के संचालन को सुविधाजनक बनाने के लिए नियंत्रण कक्ष पर स्विच बटन और आपातकालीन स्टॉप बटन को नियंत्रित करें।सभी नियंत्रण बटन टच स्क्रीन में सहज होते हैं, टच स्क्रीन में फ़ंक्शन बटन के माध्यम से किए जा सकते हैं, और यह मशीन वर्कस्टेशन डिज़ाइन का भी उपयोग करती है, टच स्क्रीन में वर्कस्टेशन का चयन करें, जब तक आप बैच शीट की लंबाई सेट करते हैं। और शीट के बगल में, फिर टच स्क्रीन पर रन दबाएं।आरा की स्थिति केवल शीट की लंबाई की स्थिति में होती है, जो न केवल काटने के चक्र को कम करती है, बल्कि बैच शीट की काटने की क्षमता में भी सुधार करती है।
इ।शीतलन प्रणाली
यह वनस्पति काटने के तेल, ऊर्जा-बचत और पर्यावरण के अनुकूल, शीतलन प्रणाली द्वारा मजबूर तेल, और तेल धुंध शीतलन, शीतलन प्रभाव का उपयोग करता है।
एफ।मुख्य तालिका:
मुख्य वर्कशीट एक फ्लोटिंग टेबल है, और कॉपर एयरफोइल कोलाइडल क्रोम प्लेटिंग के पैनल पर डिस्पोज किया जाता है।जब स्थायित्व बढ़ाया जाता है, तो श्रमिकों पर शीट सामग्री की कार्य कुशलता में भी सुधार होता है।
जी फ्लोटिंग स्टेशन:
1. फ़्लोटिंग कार्यक्षेत्र आकार: 1520 मिमी (लंबा) X500 मिमी (चौड़ाई) X2।
2. फ्लोटिंग टेबल की सतह हार्ड क्रोम प्लेटिंग के एक पैनल से सुसज्जित है, और कॉपर एयर फ्लोटिंग बीड्स सुसज्जित हैं, सच्ची गोलाई पर्याप्त है, और इसे लीक करना आसान नहीं है, सबसे अच्छा उछाल धूल घुसपैठ से अंधा है।
प्रमुख खरीदारी सूची
| क्रमांक | नाम | मूल |
| 1 | सर्वो मोटर | जापान पैनासोनिक |
| 3 | सॉहेड वॉकिंग रिड्यूसर | घरेलू उत्पादन |
| 4 | मोटर | डोंगयुआन |
| 5 | विद्युत घटक | श्नाइडर / घरेलू |
पैकेजिंग, परिवहन
1. उपकरण की पैकेजिंग को लंबी दूरी के परिवहन, कई हैंडलिंग और भंडारण आवश्यकताओं को पूरा करना चाहिए।पैकेजिंग मजबूत, विश्वसनीय, जंग रोधी, नमी, चोरी-रोधी होनी चाहिए।
2. खोने में आसान, विशेष स्प्रेडर्स, पेशेवर उपकरण इत्यादि, व्यक्तिगत रूप से पैक किए जाने के लिए और चरित्र का नाम और आसानी से बंद होने का संकेत दें।
3. विक्रेता पैकेज और परिवहन जैसे नुकसान, दोष, मोल्ड, जंग, नमी और दोषों के कारण, विक्रेता मरम्मत, पूरक या बदलने के लिए जिम्मेदार है।
4. परिवहन शुल्क विक्रेता प्रदान किया जाता है।
सामान्य प्रश्न
प्रश्न: क्या आप निर्माता हैं?
ए: हां, हमारे पास अपना कारखाना है और हम प्रतिस्पर्धी मूल्य पर प्रत्यक्ष बिक्री का वादा करते हैं।किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
प्रश्न: क्या मुझे अपनी आवश्यकताओं के अनुसार मशीन मिल सकती है?
ए: ज़रूर। हम OEM और ODM स्वीकार करते हैं।
प्रश्न: मैं पहली बार इस तरह की मशीन का उपयोग कर रहा हूं, क्या यह आसान काम है?
ए: गाइड वीडियो हैं जो दिखाते हैं कि मशीन का उपयोग कैसे करें और अंग्रेजी निर्देश पुस्तिका आपको मशीन के साथ भेजती है।यदि अभी भी कोई प्रश्न है, तो हम आपके लिए तब तक निःशुल्क प्रोफेसनल गाइड प्रदान करेंगे जब तक कि आप मशीन का अच्छी तरह से उपयोग नहीं कर लेते।
यदि आपको वह मशीन नहीं मिली जिसकी आपको आवश्यकता है, तो हमसे भी संपर्क करने में संकोच न करें।हम आपको सबसे अच्छा सुझाव देने की पूरी कोशिश करेंगे।
