उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | एचएल - 6 बीएनसी | कतरन लंबाई: | 2600mm |
|---|---|---|---|
| मुख्य देखा मोटर: | 15 किलोवाट | अग्रिम गति: | त्वरित 9 मीटर / मिनट |
| स्वचालित खिला मोटर: | एसी 2 किलोवाट | ||
| प्रमुखता देना: | 2600 मिमी सीएनसी पैनल देखा,2600 मिमी स्वचालित पैनल मशीन देखा,सीएनसी पैनल देखा मशीन 15 किलोवाट |
||

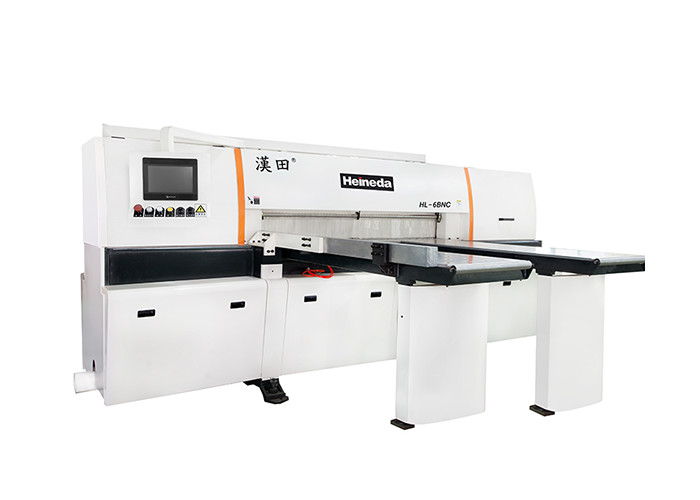

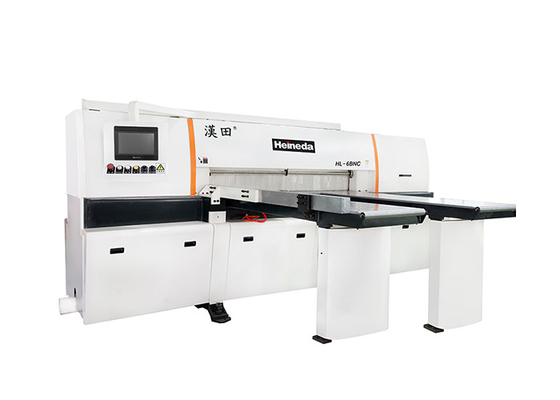

संकीर्ण देखा के साथ एचएल - 6 बीएनसी स्वचालित एल्यूमिनियम प्लेट काटने का कार्य मशीन;
विवरण
1. मशीन टूल सारांश
मशीन का नाम: स्वचालित एल्यूमीनियम प्लेट काटने का कार्य मशीन
आदर्श: HL-6BNC स्वचालित एल्यूमीनियम प्लेट काटने का कार्य मशीन
एचएल हीनेडा में एल्यूमिनियम प्लेट काटने की मशीन के मॉडल का प्रतिनिधित्व करता है।
6 एल्यूमीनियम काटने की मशीन के आकार का प्रतिनिधित्व करता है, 6 को 1600 मिमी देखा जा सकता है।
B इस मॉडल के प्रमुख का प्रतिनिधित्व करता है।
नेकां इस इकाई का प्रतिनिधित्व करता है जो पूरी तरह से स्वचालित मॉडल है।
मशीन के काटने का टुकड़ा एक गोलाकार देखा ब्लेड के रूप में प्रयोग किया जाता है, जिसमें उच्च काटने की क्षमता, तेज गति, ऊर्जा की बचत, देखा, संकीर्ण, आदि है। मोटाई रेंज में एल्यूमीनियम प्लेट का मुख्य देखा विभिन्न एल्यूमीनियम के लिए विशेष रूप से उपयुक्त है प्लेट प्लेट, और ढाला भ्रूण देखा।कट गया।
यह उपकरण तांबे की प्लेट, मिश्रित प्लेट, प्लास्टिक प्लेट आदि को काटने के लिए भी उपयुक्त है।
(1) यह मशीन निम्नलिखित प्रमुख घटकों से बनी है:
एक।उपकरण मुख्य निकाय C. समग्र crimping प्रणाली E. विद्युत प्रणाली
बी।कार्यक्षेत्र डी.स्वचालित फीडिंग डिवाइस एफ। कूलिंग सिस्टम
(2).मुख्य घटक संरचना और अन्य
एक।उपकरण मुख्य निकाय
उपकरण मुख्य शरीर में चार भाग होते हैं: मुख्य फ्रेम, एक उठा हुआ तंत्र, एक सिर चलने वाला तंत्र, एक आरा ब्लेड क्लैंपिंग तंत्र।
(मैं संचालक हूं
मुख्य फ्रेम एक वेल्डिंग प्रक्रिया को अपनाता है, जिसे एनीलिंग के बाद मिलाप किया जाता है, और मुख्य सतह की सतह को मशीनीकृत किया जाता है ताकि इसकी सतह सपाट हो।
(द्वितीय) उठाया जा सकता है
सिर के सिर उठाने को समानांतर डबल स्लाइड रेल के साथ डिजाइन किया गया है, और विभिन्न मोटाई की काटने की जरूरतों को पूरा करने के लिए हाइड्रोलिक सिस्टम के एक चिकनी उठाने वाले सिर के साथ बनाया गया है।
(III) मशीन हेड मैकेनिज्म
हेड ट्रैवलिंग मैकेनिज्म, गियर रैक ड्राइव द्वारा संचालित फ्लेक्सोग्राफिक मोटर, और बाएं और दाएं समानांतर डबल स्लाइड रेल डिजाइन को जोड़ती है, प्रभावी रूप से सिर की चलती जड़ता को कम करती है, विशाल आंदोलन की चिकनाई में सुधार करती है, और प्रभावी रूप से शिफ्ट को कम करती है। आंदोलन का सबसे अच्छा कट सीधी परिशुद्धता।यात्रा की शीर्ष गति 9 मीटर / मिनट तक पहुंच सकती है, और पीछे हटना 17 मीटर / मिनट तक पहुंच सकता है।
(चतुर्थ) ब्लेड क्लैंपिंग तंत्र देखा
डबल निकला हुआ किनारा अखरोट के साथ संयोजन में उपयोग किया जाता है, और अखरोट को कसने के लिए अखरोट को कड़ा किया जाता है, आरा ब्लेड को लॉक किया जाता है, जो सुविधाजनक और तेज है।
बी।कार्य बेंच
वर्कबेंच को मेजबान ढांचे से मेल खाने के लिए डिज़ाइन किया गया है, ताकि ऑपरेटर को शीट को स्थानांतरित करना आसान हो, शीट्स की शीट को सहेजना।
सी. समग्र crimping प्रणाली
साइकिल के दबाव के साथ, समग्र पीजोइलेक्ट्रिक कवर फॉर्म संचालित होता है, हवा का दबाव ऊपरी प्रेस पर रखा जाता है, एल्यूमीनियम शीट सामग्री को टेबल पर रखा जाता है, जबकि crimping सुनिश्चित करते हुए, छोटी शीट बंधी होती है, और छोटी शीट ली जाती है।

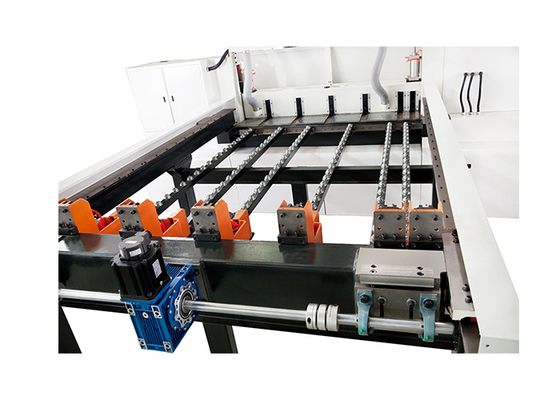

डी।स्वचालित खिला उपकरण
स्वचालित फीडिंग डिवाइस का उपयोग किया जाता है, और फ़ीड सटीक और सुविधाजनक है।यदि एक बल्क शीट देखी जाती है, जब तक कि टच स्क्रीन इनपुट के अनुरूप डेटा, ऑपरेटर द्वारा देखे गए चाकू को काटना आवश्यक नहीं है।
इ।विद्युत व्यवस्था
विद्युत प्रणाली को स्टैंड-अलोन पावर बॉक्स स्विच के साथ डिज़ाइन किया गया है, और बिजली की आपूर्ति एक सामान्य औद्योगिक तीन-चरण विद्युत आपूर्ति है, और वोल्टेज 380V है।इलेक्ट्रिक बॉक्स पर स्वतंत्र बटन, समझने में आसान।काटते समय, आपको केवल सामग्री को डेस्कटॉप पर और बटन स्विच को प्रारंभ करने के लिए कुंजी रखने की आवश्यकता होती है।बटन स्विच सक्रिय होने के बाद, प्रेस कवर को दबाया जाता है, और मुख्य आरा मोटर आरा ब्लेड को हाई-स्पीड घुमाता है, आरा ब्लेड स्वचालित रूप से ऊपर की ओर होता है, और यात्रा की स्थिति के बाद, सिर को सामग्री में काट दिया जाता है।जब पूरी काटने की सामग्री प्रक्रिया समाप्त हो जाती है, तो मुख्य आरा मोटर बंद हो जाती है, आरा ब्लेड स्वचालित रूप से नीचे की ओर गिर जाता है, और सिर स्वचालित रूप से संबंधित कार्य केंद्र द्वारा निर्धारित निश्चित बिंदु पर वापस आ जाता है।
एफ।शीतलन प्रणाली
यह वनस्पति काटने के तेल, ऊर्जा-बचत और पर्यावरण के अनुकूल, शीतलन प्रणाली द्वारा मजबूर तेल, और तेल धुंध शीतलन, शीतलन प्रभाव का उपयोग करता है।
2. मुख्य तकनीकी विनिर्देश और पैरामीटर
तकनीकी विनिर्देश और पैरामीटर
| नमूना | एचएल-6बीएनसी | |
| कतरन लंबाई | 2600mm | |
| काटने की क्षमता | फसल की चौड़ाई | 1600 मिमी |
| अधिकतम काटने की ऊंचाई | 120 मिमी | |
| अधिकतम देखा ब्लेड उजागर ऊंचाई | 125 मिमी | |
| मुख्य देखा मोटर | 15kw | |
| काटना | वॉकिंग इन्वर्टर मोटर | 1.5kw |
| अग्रिम गति | त्वरित 9 मीटर / मिनट | |
| पीछे की गति | त्वरित 17 मीटर / मिनट | |
| स्वचालित खिला मोटर | एसी 2 किलोवाट | |
| हवा का दबाव | ≥5.0 किग्रा / सेमी2 | |
| जमीन की ऊंचाई से वर्करूम | 1130 मिमी | |
| मशीन उपकरण आकार (लंबाई × चौड़ाई × ऊंचाई) | 4700mm × 5890mm × 1970mm | |
| वोल्टेज | 380 वी / 50 हर्ट्ज | |
सामान्य प्रश्न
प्रश्न: क्या आप निर्माता हैं?
ए: हां, हमारे पास अपना कारखाना है और हम प्रतिस्पर्धी मूल्य पर प्रत्यक्ष बिक्री का वादा करते हैं।किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
प्रश्न: क्या मुझे अपनी आवश्यकताओं के अनुसार मशीन मिल सकती है?
ए: ज़रूर। हम OEM और ODM स्वीकार करते हैं।
प्रश्न: मैं पहली बार इस तरह की मशीन का उपयोग कर रहा हूं, क्या यह आसान काम है?
ए: गाइड वीडियो हैं जो दिखाते हैं कि मशीन का उपयोग कैसे करें और अंग्रेजी निर्देश पुस्तिका आपको मशीन के साथ भेजती है।यदि अभी भी कोई प्रश्न है, तो हम आपके लिए तब तक निःशुल्क प्रोफेसनल गाइड प्रदान करेंगे जब तक कि आप मशीन का अच्छी तरह से उपयोग नहीं कर लेते।
यदि आपको वह मशीन नहीं मिली जिसकी आपको आवश्यकता है, तो हमसे भी संपर्क करने में संकोच न करें।हम आपको सबसे अच्छा सुझाव देने की पूरी कोशिश करेंगे।
