उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | एचएल-12बीएनसी | जमीन की ऊंचाई से वर्करूम: | 1130 मिमी |
|---|---|---|---|
| तैरता हुआ मंच: | 3 सीटें | क्लैंपिंग ग्रिपिंग: | 12 समूह |
| काटने की चौड़ाई: | 3800 | काटने की लंबाई: | 3800/4300 |
| उत्पाद की विशेषताएँ: | उच्च परिशुद्धता | उत्पत्ति का स्थान: | चीन |
| प्रमुखता देना: | उच्च परिशुद्धता सीएनसी परिपत्र देखा मशीन,सीएनसी परिपत्र देखा 4300 मिमी,सीएनसी मशीन 4300 मिमी देखा |
||

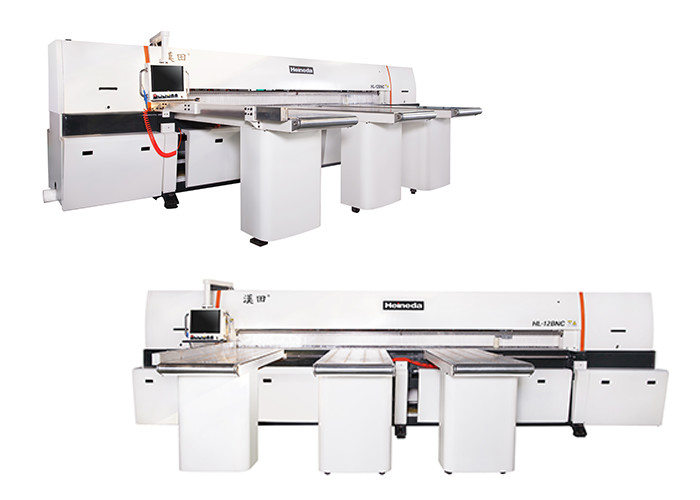

समग्र प्लेट कॉपर प्लेट काटने का कार्य के लिए सीएनसी प्रेसिजन परिपत्र देखा मशीन
विवरण
काटने का कार्य उपकरण का वर्कटेबल पैनल एक पेटेंट डिज़ाइन और विशेष प्रसंस्करण तकनीक को अपनाता है, जो प्रभावी रूप से काटने वाले उत्पाद की रक्षा कर सकता है और आगे और पीछे खिलाते समय सामग्री की सतह को खरोंचने से बच सकता है;
पूंछ सामग्री काटने वाले उपकरण को कम से कम 80 मिमी पर नियंत्रित किया जाता है, जो पूंछ सामग्री के अपशिष्ट को बहुत नियंत्रित करता है;
यह धूल संग्रह को अपनाता है और एल्यूमीनियम चिप्स को बेहतर ढंग से इकट्ठा करने के लिए पूरी तरह से संलग्न सुरक्षात्मक आवरण के साथ सहयोग करता है, जो 5S प्रबंधन के लिए सुविधाजनक है और प्रभावी रूप से 20 डेसिबल से अधिक शोर को कम करता है।यह एक कम शोर वाली एल्यूमीनियम प्रोफ़ाइल काटने का कार्य मशीन है;
स्पिंडल सटीकता 0.005 मिमी के भीतर है, वर्कपीस काटने की सटीकता को ± 0.1 मिमी के भीतर नियंत्रित किया जाता है, और अति पतली देखा ब्लेड सामग्री को बचाने के लिए अनुकूलित किया जाता है;
आरा प्रसंस्करण की स्थिरता सुनिश्चित करने के लिए आयातित स्क्वायर बॉल लीनियर गाइड का उपयोग फीडिंग और फीडिंग के लिए किया जाता है;
मोटर को आकस्मिक क्षति को रोकने के लिए उपकरण मोटर्स को ओवरहीटिंग और अधिभार संरक्षण उपकरणों के साथ स्थापित किया जाता है।
सामग्री काटने के लिए मुख्य रूप से उपयुक्त
विभिन्न एल्यूमीनियम प्रोफाइल, एल्यूमीनियम ट्यूब, एल्यूमीनियम छड़, दरवाजे और खिड़की के कोने कोड, फोटोवोल्टिक कोने कोड, एल्यूमीनियम कास्टिंग, तांबे के हिस्से, पीवीसी और अन्य सामग्री का प्रसंस्करण
आदर्श: HL-12BNC कंप्यूटर एल्यूमीनियम प्लेट काटने का कार्य मशीन
एचएल हीनेडा में एल्यूमिनियम प्लेट काटने की मशीन के मॉडल का प्रतिनिधित्व करता है।
▲ 12 एल्यूमीनियम प्लेट काटने का कार्य मशीन के आकार का प्रतिनिधित्व करता है, 12 3800 मिमी देखा जा सकता है।
बीएनसी पूरी तरह से स्वचालित मॉडल के लिए इस एल्यूमीनियम प्लेट काटने का कार्य मशीन का प्रतिनिधित्व करता है।
कंपनी प्रोफाइल
सटीक काटने का कार्य मशीन योजना आपूर्तिकर्ता के रूप में जाना जाता है, हेनेडा पारंपरिक उपकरण, अर्ध-ऑटोकंट्रोल मशीनरी से स्वचालित डिजिटल नियंत्रण मशीनरी तक विकसित हुआ है और इसके पास 100 से अधिक प्रकार के स्व-शोध और विकसित उपकरण हैं।एल्यूमीनियम की सटीक काटने की मशीन के निर्माण में, हेनेडा उत्पादों ने चीन के मुख्य भूमि बाजार में विमानन, सैन्य और नागरिक उपकरण निर्माताओं के एक बैच से मान्यता प्राप्त की है।
कई पेटेंट प्रमाण पत्र प्राप्त किए
तकनीकी विनिर्देश और पैरामीटर
| नमूना | एचएल-12बीएनसी | |
| फ्लोटिंग प्लेटफॉर्म | 3 सीटें | |
| काटने की लंबाई | 3800/4300 | |
| काटने की चौड़ाई | 3800 | |
| काटने की ऊँचाई | 120/160 | |
| देखा ब्लेड बाहरी व्यास | 460/550 | |
| क्लैंपिंग ग्रिपिंग | 12 समूह | |
| की घूर्णी गतिकाटने का कार्य ब्लेड | 3900 | |
| मोटर कीकाटने का कार्य ब्लेड | 15/30 | |
| खिला सर्वोमोटर | 2/3 | |
| यात्रा मोटर | 1.5/2 | |
यांत्रिक विशेषताएं
▲ टच-स्टाइल ऑपरेशन स्क्रीन:
1. 10 इंच की ऑपरेशन स्क्रीन को टच करें।
2. वैकल्पिक रूप से, कार्यक्षेत्र के कई सेट सेट किए जा सकते हैं, जो हैंडओवर के लिए सुविधाजनक है।
3. गाइड इनपुट फ़ंक्शन।
4. दोष आत्म-पहचान समारोह।
▲ कार्य क्लिप सीट:
1. वर्क क्लैंप की टू-साइड बेड रेल वेल्डिंग स्टील बीम से बनी होती है, और हार्ड क्रोम रेल और दूसरी तरफ चढ़ाना करते समय गियर और राफ्ट ड्राइव को गियर और टूथ रो ड्राइव के साथ चढ़ाया जाता है, और चुंबकीय शासक दोहरे अनुपात में एक सटीक डिग्री तक पहुंचता है।कमी और 2 किलोवाट दैनिक सर्वो मोटर परिशुद्धता और तेज ड्राइव स्थिति के साथ, अधिकतम गति 6 मीटर प्रति मिनट तक पहुंच जाती है।
दबाव बीम संरचना:
1. इंटीग्रल प्रेशर बीम संरचना, गियर स्ट्रिप और सिलेंडर मिलान को अपनाएं, रोलिंग बीम को समान रूप से चलाएं, और कट सेंटर लाइन के दोनों किनारों पर दबाव समान रूप से वितरित किया जाता है, और इससे बचने के लिए दबाव बीम के नीचे पट्टी स्थापित की जाती है। प्रेस, प्रेस क्षतिग्रस्त काम की सतह, सटीक काटने की गुणवत्ता सुनिश्चित करना।
मैंने देखा:
1. ऊपरी और निचले समानांतर रेखीय स्लाइड रेल को अपनाएं, आरा आंदोलन के इंटरलॉकिंग को प्रभावी ढंग से कम करें, विशाल आंदोलन की चिकनाई को बढ़ाएं, और सर्वोत्तम कट लाइन सटीकता प्राप्त करने के लिए आंदोलन की शिफ्ट को प्रभावी ढंग से कम करें।
2. मुख्य आरा मोटर 20HP (15 kW), विशाल स्कूटर स्पीड रिड्यूसर और सटीक गियर टूथ रो ड्राइव के साथ 2HP (1.5 kW) चर आवृत्ति मोटर का उपयोग करता है, मुख्य तेल सिलेंडर के साथ देखा जाता है, इसलिए आरा अधिक शक्तिशाली होता है, पारंपरिक चेन ड्राइव से बचना ट्रक ने देखा, निचोड़ा, आदि उत्पन्न किया।
3. काटने की स्थिति को काटने से प्रोग्राम चौड़ाई संपादन सेटिंग्स से फसल शुरू हो सकती है।
4. एक वर्ग टैंक संयुक्त को काटने का कार्य के तहत निपटाया जाता है, और धूल टैंक उच्चतम धूल सामूहिक प्रभाव तक पहुंचने के लिए सुनिश्चित करने के लिए, एक दूसरे को कवर करने के लिए, कट के अंत तक विस्तार करने के लिए फिल्म के दो पक्ष हैं।
5. काटने का कार्य स्ट्रोक प्रति मिनट 6 मीटर तक कट जाता है, और पीछे 7 मीटर प्रति मिनट तक पहुंच जाता है, और काम की ऊंचाई पैनल घुंडी द्वारा समायोजित नहीं की जाती है, और काटने के समय काटने की गति को बदला जा सकता है।उपयोगकर्ता अपनी पसंद की आवश्यकताओं को अपनी प्रकृति से अलग समायोजित कर सकते हैं।
▲ मुख्य तालिका:
मुख्य वर्कशीट भी एक फ्लोटिंग टेबल है।कॉपर एयर ड्रम कोलाइडल क्रोम प्लेटिंग के पैनल पर डिस्पोज किया जाता है।जब स्थायित्व बढ़ाया जाता है, तो श्रमिकों की कार्य कुशलता में भी सुधार होता है।
क्रॉसिंग पंजे:
1. कार्य क्लिप की संख्या मानक विन्यास: 12 समर्थन क्लिप।
2. प्रत्येक जाम एक लीवर विधि के साथ एक सिलेंडर से सुसज्जित है, और जब इसे काम करने वाली वस्तु को खींचा जाता है, तो यह सुनिश्चित करना संभव है कि कार्य सामग्री शीट को जकड़ती है।
डस्टप्रूफ
खंडीय डस्टप्रूफ टुकड़े पारदर्शी प्लास्टिक शीट का उपयोग करते हैं जो धूल के निर्वहन को प्रभावी ढंग से रोक सकते हैं और सुरक्षा सुरक्षा प्राप्त कर सकते हैं।
इलेक्ट्रॉनिक नियंत्रण बॉक्स विन्यास:
1. सभी इलेक्ट्रॉनिक पुर्जे ताइवान में खरीदे जाते हैं।
2. सर्वो मोटर और सर्वो ड्राइव जापानी पैनासोनिक हैं।
3. इन्वर्टर ताइवान का अंग्रेजी वारिटैटन है।
4. इलेक्ट्रॉनिक भागों को शीतलन प्रणाली की बिल्कुल भी आवश्यकता नहीं है, लोकप्रिय इलेक्ट्रॉनिक भागों के लिए, धूल के आक्रमण की चिंता किए बिना बाजार पर प्रतिस्थापन खरीद सकते हैं, जब तक कि इसे नियमित रूप से साफ किया जाता है।
बिजली की आपूर्ति:
1. बिजली की आपूर्ति औद्योगिक के लिए 380V / 50Hz के वोल्टेज के साथ तीन चरण की आपूर्ति है।
▲ वायु दाब आपूर्ति:
1. हवा के दबाव का उपयोग 5 ~ 6 किग्रा / सेमी . तक करें
धूल भरा:
1. आपूर्तिकर्ता एक खुरचनी अग्रानुक्रम प्रणाली प्रदान करता है और साथ ही चिप्स को सुनिश्चित करने के लिए काटने का कार्य मशीन के साथ स्थापित किया जाता है।
2. मानक उपकरण:
1. सोल्ड आरा ब्लेड: कार्बाइड आरा ब्लेड (एल्यूमीनियम प्लेट विशेष)।
2. वर्कक्लिप: 12.
3. फ्लोटिंग फीडस्टॉक: 1520mm x 500mm x 3.
4. टूलबॉक्स में टूल 1 समूह होता है।
5. मशीन में मुख्य आरा मोटर की व्यवस्था की जाती है।
मंजिल पर कब्जा
उपकरण की मुख्य विशेषताएं
• काटने का कार्य नींव पार्श्व निलंबन संरचना में है;गाइड डिवाइस को डबल-रो रोलर टाइप स्ट्रेट स्लाइड रेल के साथ व्यवस्थित किया गया है।
• आरा नींव की यात्रा में, पीसने की गति की अनुकूलता की गारंटी के लिए पीसने वाले गियर, रैक और सर्वो मोटर की व्यवस्था की जाती है।
उत्पाद लाभ
1. स्वचालन की उच्च डिग्री, केवल काटने का कार्य पूरा करने के लिए सिस्टम में काटने का आकार इनपुट करने की आवश्यकता है।
2. काटने का कार्य परिशुद्धता अधिक है, और लंबाई और आकार ± 0.1 मिमी तक पहुंच सकता है।
3. काटने की सतह बड़ी है, जो 400 मिमी चौड़ी और 150 मिमी ऊंची काट सकती है।
4. काटने का कार्य, एक कार्यकर्ता उपकरण के 2 से अधिक सेट संचालित कर सकता है, और बिना किसी रुकावट के 24 घंटे काट सकता है।
सामान्य प्रश्न
प्रश्न: क्या आप निर्माता हैं?
ए: हां, हमारे पास अपना कारखाना है और हम प्रतिस्पर्धी मूल्य पर प्रत्यक्ष बिक्री का वादा करते हैं।किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
प्रश्न: क्या मुझे अपनी आवश्यकताओं के अनुसार मशीन मिल सकती है?
ए: ज़रूर। हम OEM और ODM स्वीकार करते हैं।
प्रश्न: मैं पहली बार इस तरह की मशीन का उपयोग कर रहा हूं, क्या यह आसान काम है?
ए: गाइड वीडियो हैं जो दिखाते हैं कि मशीन का उपयोग कैसे करें और अंग्रेजी निर्देश पुस्तिका आपको मशीन के साथ भेजती है।यदि अभी भी कोई प्रश्न है, तो हम आपके लिए तब तक निःशुल्क प्रोफेसनल गाइड प्रदान करेंगे जब तक कि आप मशीन का अच्छी तरह से उपयोग नहीं कर लेते।
यदि आपको वह मशीन नहीं मिली जिसकी आपको आवश्यकता है, तो हमसे भी संपर्क करने में संकोच न करें।हम आपको सबसे अच्छा सुझाव देने की पूरी कोशिश करेंगे।
