उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | एचएल-12बीएनसी | जमीन की ऊंचाई से वर्करूम: | 1130 मिमी |
|---|---|---|---|
| क्लैंपिंग ग्रिपिंग: | 12 समूह | काटने की चौड़ाई: | 3800 |
| काटने की लंबाई: | 3800/4300 | यात्रा मोटर: | 1.5/2 |
| प्रमुखता देना: | हैवी ड्यूटी सर्कुलर सॉ मशीन कम्प्यूटरीकृत,3800 मिमी हैवी ड्यूटी सर्कुलर सॉ मशीन |
||
सीएनसी प्रेसिजन परिपत्र देखा मशीन पैनल हेवी ड्यूटी निर्माण के लिए फ्रेम देखा:
विवरण
मशीनरी ढांचा हैवी-ड्यूटी संरचना में है ताकि उपकरण स्थिर संचालन का आनंद उठा सके।
काटने का कार्य नींव पार्श्व निलंबन संरचना में है;g lide डिवाइस को डबल--रो रोलर टाइप स्ट्रेट स्लाइड रेल के साथ व्यवस्थित किया गया है।
काटने की नींव की यात्रा में, पीसने की गति की अनुकूलता की गारंटी के लिए पीसने वाले गियर, रैक और सर्वो मोटर की व्यवस्था की जाती है।
दबाने वाली सामग्री हुड समग्र डिजाइन में है ताकि सामग्री काटने का कार्य में स्लाइड न हो। चूसने वाला पाइप आरक्षित है;बड़े पावर डस्ट कलेक्टर की व्यवस्था की गई है।
फियोएटिंग रोलर्स को छोड़कर, वर्किंग प्लेटफॉर्म पर अन्य सभी सामग्री सामग्री के खरोंच से बचने के लिए क्रोमियम-प्लेटेड स्टील प्लेट से बनी होती है।
निलंबित फीडिंग क्लैंप क्लॉ में वायु दाब ड्राइविंग और क्लैम्पिंग के रूप में सुविधाएँ हैं।
फीडिंग मैकेनिज्म का ड्राइवर सर्वो मोटर + गियर एंड्रैक की संरचना में है।
काटने का कार्य नींव हाइड्रोलिक पावर द्वारा ऊंचा किया जाता है;आरोही ब्लेड की आरोही ऊंचाई प्लेट की मोटाई के अनुसार स्थापित की जाती है।

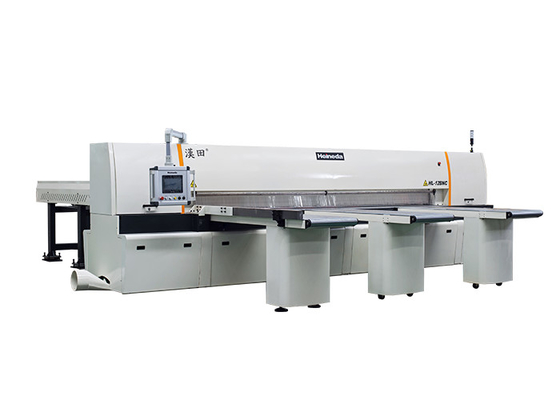

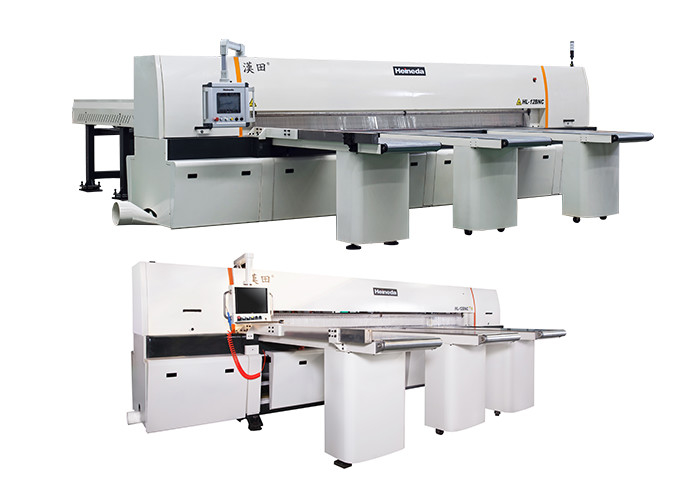

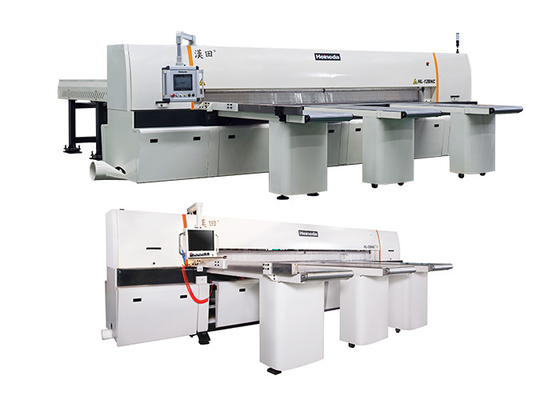

आदर्श: HL-12BNC कंप्यूटर एल्यूमीनियम प्लेट काटने का कार्य मशीन
एचएल हीनेडा में एल्यूमिनियम प्लेट काटने की मशीन के मॉडल का प्रतिनिधित्व करता है।
▲ 12 एल्यूमीनियम प्लेट काटने का कार्य मशीन के आकार का प्रतिनिधित्व करता है, 12 3800 मिमी देखा जा सकता है।
बीएनसी पूरी तरह से स्वचालित मॉडल के लिए इस एल्यूमीनियम प्लेट काटने का कार्य मशीन का प्रतिनिधित्व करता है।
तकनीकी विनिर्देश और पैरामीटर
| नमूना | एचएल-12बीएनसी | |
| फ्लोटिंग प्लेटफॉर्म | 3 सीटें | |
| काटने की लंबाई | 3800/4300 | |
| काटने की चौड़ाई | 3800 | |
| काटने की ऊँचाई | 120/160 | |
| देखा ब्लेड बाहरी व्यास | 460/550 | |
| क्लैंपिंग ग्रिपिंग | 12 समूह | |
| की घूर्णी गतिकाटने का कार्य ब्लेड | 3900 | |
| मोटर कीकाटने का कार्य ब्लेड | 15/30 | |
| खिला सर्वोमोटर | 2/3 | |
| यात्रा मोटर | 1.5/2 | |
यांत्रिक विशेषताएं
▲ टच-स्टाइल ऑपरेशन स्क्रीन:
1. 10 इंच की ऑपरेशन स्क्रीन को टच करें।
2. वैकल्पिक रूप से, कार्यक्षेत्र के कई सेट सेट किए जा सकते हैं, जो हैंडओवर के लिए सुविधाजनक है।
3. गाइड इनपुट फ़ंक्शन।
4. दोष आत्म-पहचान समारोह।
▲ कार्य क्लिप सीट:
1. वर्क क्लैंप की टू-साइड बेड रेल वेल्डिंग स्टील बीम से बनी होती है, और हार्ड क्रोम रेल और दूसरी तरफ चढ़ाना करते समय गियर और राफ्ट ड्राइव को गियर और टूथ रो ड्राइव के साथ चढ़ाया जाता है, और चुंबकीय शासक दोहरे अनुपात में एक सटीक डिग्री तक पहुंचता है।कमी और 2 किलोवाट दैनिक सर्वो मोटर परिशुद्धता और तेज ड्राइव स्थिति के साथ, अधिकतम गति 6 मीटर प्रति मिनट तक पहुंच जाती है।
दबाव बीम संरचना:
1. इंटीग्रल प्रेशर बीम संरचना, गियर स्ट्रिप और सिलेंडर मिलान को अपनाएं, रोलिंग बीम को समान रूप से चलाएं, और कट सेंटर लाइन के दोनों किनारों पर दबाव समान रूप से वितरित किया जाता है, और इससे बचने के लिए दबाव बीम के नीचे पट्टी स्थापित की जाती है। प्रेस, प्रेस क्षतिग्रस्त काम की सतह, सटीक काटने की गुणवत्ता सुनिश्चित करना।
मैंने देखा:
1. ऊपरी और निचले समानांतर रेखीय स्लाइड रेल को अपनाएं, आरा आंदोलन के इंटरलॉकिंग को प्रभावी ढंग से कम करें, विशाल आंदोलन की चिकनाई को बढ़ाएं, और सर्वोत्तम कट लाइन सटीकता प्राप्त करने के लिए आंदोलन की शिफ्ट को प्रभावी ढंग से कम करें।
2. मुख्य आरा मोटर 20HP (15 kW), विशाल स्कूटर स्पीड रिड्यूसर और सटीक गियर टूथ रो ड्राइव के साथ 2HP (1.5 kW) चर आवृत्ति मोटर का उपयोग करता है, मुख्य तेल सिलेंडर के साथ देखा जाता है, इसलिए आरा अधिक शक्तिशाली होता है, पारंपरिक चेन ड्राइव से बचना ट्रक ने देखा, निचोड़ा, आदि उत्पन्न किया।
3. काटने की स्थिति को काटने से प्रोग्राम चौड़ाई संपादन सेटिंग्स से फसल शुरू हो सकती है।
4. एक वर्ग टैंक संयुक्त को काटने का कार्य के तहत निपटाया जाता है, और धूल टैंक उच्चतम धूल सामूहिक प्रभाव तक पहुंचने के लिए सुनिश्चित करने के लिए, एक दूसरे को कवर करने के लिए, कट के अंत तक विस्तार करने के लिए फिल्म के दो पक्ष हैं।
5. काटने का कार्य स्ट्रोक प्रति मिनट 6 मीटर तक कट जाता है, और पीछे 7 मीटर प्रति मिनट तक पहुंच जाता है, और काम की ऊंचाई पैनल घुंडी द्वारा समायोजित नहीं की जाती है, और काटने के समय काटने की गति को बदला जा सकता है।उपयोगकर्ता अपनी पसंद की आवश्यकताओं को अपनी प्रकृति से अलग समायोजित कर सकते हैं।
▲ मुख्य तालिका:
मुख्य वर्कशीट भी एक फ्लोटिंग टेबल है।कॉपर एयर ड्रम कोलाइडल क्रोम प्लेटिंग के पैनल पर डिस्पोज किया जाता है।जब स्थायित्व बढ़ाया जाता है, तो श्रमिकों की कार्य कुशलता में भी सुधार होता है।
क्रॉसिंग पंजे:
1. कार्य क्लिप की संख्या मानक विन्यास: 12 समर्थन क्लिप।
2. प्रत्येक जाम एक लीवर विधि के साथ एक सिलेंडर से सुसज्जित है, और जब इसे काम करने वाली वस्तु को खींचा जाता है, तो यह सुनिश्चित करना संभव है कि कार्य सामग्री शीट को जकड़ती है।
डस्टप्रूफ
खंडीय डस्टप्रूफ टुकड़े पारदर्शी प्लास्टिक शीट का उपयोग करते हैं जो धूल के निर्वहन को प्रभावी ढंग से रोक सकते हैं और सुरक्षा सुरक्षा प्राप्त कर सकते हैं।
इलेक्ट्रॉनिक नियंत्रण बॉक्स विन्यास:
1. सभी इलेक्ट्रॉनिक पुर्जे ताइवान में खरीदे जाते हैं।
2. सर्वो मोटर और सर्वो ड्राइव जापानी पैनासोनिक हैं।
3. इन्वर्टर ताइवान का अंग्रेजी वारिटैटन है।
4. इलेक्ट्रॉनिक भागों को शीतलन प्रणाली की बिल्कुल भी आवश्यकता नहीं है, लोकप्रिय इलेक्ट्रॉनिक भागों के लिए, धूल के आक्रमण की चिंता किए बिना बाजार पर प्रतिस्थापन खरीद सकते हैं, जब तक कि इसे नियमित रूप से साफ किया जाता है।
बिजली की आपूर्ति:
1. बिजली की आपूर्ति औद्योगिक के लिए 380V / 50Hz के वोल्टेज के साथ तीन चरण की आपूर्ति है।
▲ वायु दाब आपूर्ति:
1. हवा के दबाव का उपयोग 5 ~ 6 किग्रा / सेमी . तक करें
धूल भरा:
1. आपूर्तिकर्ता एक खुरचनी अग्रानुक्रम प्रणाली प्रदान करता है और साथ ही चिप्स को सुनिश्चित करने के लिए काटने का कार्य मशीन के साथ स्थापित किया जाता है।
2. मानक उपकरण:
1. सोल्ड आरा ब्लेड: कार्बाइड आरा ब्लेड (एल्यूमीनियम प्लेट विशेष)।
2. वर्कक्लिप: 12.
3. फ्लोटिंग फीडस्टॉक: 1520mm x 500mm x 3.
4. टूलबॉक्स में टूल 1 समूह होता है।
5. मशीन में मुख्य आरा मोटर की व्यवस्था की जाती है।
मंजिल पर कब्जा
सामान्य प्रश्न
प्रश्न: क्या आप निर्माता हैं?
ए: हां, हमारे पास अपना कारखाना है और हम प्रतिस्पर्धी मूल्य पर प्रत्यक्ष बिक्री का वादा करते हैं।किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
प्रश्न: क्या मुझे अपनी आवश्यकताओं के अनुसार मशीन मिल सकती है?
ए: ज़रूर। हम OEM और ODM स्वीकार करते हैं।
प्रश्न: मैं पहली बार इस तरह की मशीन का उपयोग कर रहा हूं, क्या यह आसान काम है?
ए: गाइड वीडियो हैं जो दिखाते हैं कि मशीन का उपयोग कैसे करें और अंग्रेजी निर्देश पुस्तिका आपको मशीन के साथ भेजती है।यदि अभी भी कोई प्रश्न है, तो हम आपके लिए तब तक निःशुल्क प्रोफेसनल गाइड प्रदान करेंगे जब तक कि आप मशीन का अच्छी तरह से उपयोग नहीं कर लेते।
यदि आपको वह मशीन नहीं मिली जिसकी आपको आवश्यकता है, तो हमसे भी संपर्क करने में संकोच न करें।हम आपको सबसे अच्छा सुझाव देने की पूरी कोशिश करेंगे।
