एनर्जी सेविंग सीएनसी बैंड आरी एल्यूमीनियम मिश्र धातु काटना 500-2000m / मिनट

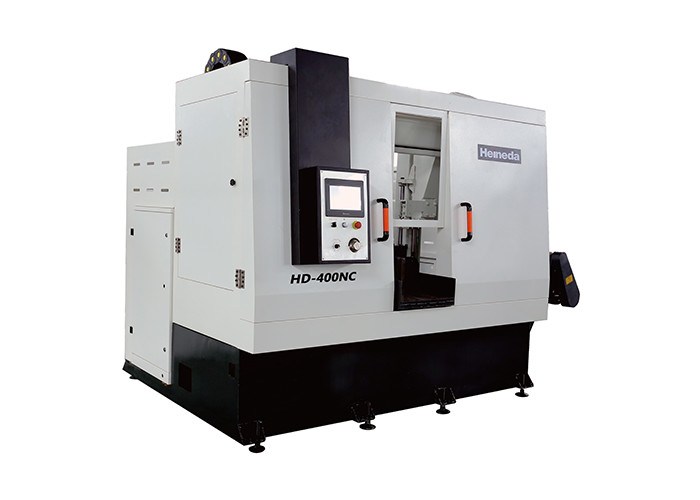

HD-400NC हाई स्पीड हॉरिजॉन्टल बैंड सॉ मशीन कटिंग एल्युमिनियम एलॉय

उत्पाद वर्णन

इस मशीन में विभिन्न एल्युमिनियम सिल्लियां और एल्युमिनियम एलॉय राउंड बार देखे जा सकते हैं।इसमें उच्च गति, उच्च दक्षता और उच्च वर्कपीस काटने की सटीकता के फायदे हैं।

फीडिंग क्लैंप सर्वो फिक्स्ड-लेंथ मैकेनिज्म सेक्शन स्टील और मीडियम प्लेट वेल्डेड, टेम्पर्ड और सैंडब्लास्टेड से बना होता है, और फिर मशीनी और असेंबल किया जाता है।फ़्रेम टाइप टू-वे सिंक्रोनस सेंटिंग हाइड्रोलिक क्लैंप, जो राउंड रॉड्स में 380 तक क्लैंप कर सकता है और टू-वे स्क्रू रॉड को गोद लेता है।/ हाइड्रोलिक मोटर को केंद्रित करने और क्लैंपिंग क्रिया को प्राप्त करने के लिए, फीडिंग और साइज़िंग सर्वो गियर मोटर / लीनियर स्लाइड रेल ग्रुप / बॉल स्क्रू द्वारा पूरा किया जाता है, और इसमें धीमी शुरुआत और धीमी गति और अधिकतम स्ट्रोक के कार्य होते हैं।

आरा बो लिफ्ट सर्वो फीड सिस्टम 2.0kw सर्वो गियर मोटर, एक डबल-कॉलम गाइड तंत्र, एक रैखिक स्लाइड रेल / स्लाइडर / बॉल स्क्रू और एक सहायक हाइड्रोलिक लिफ्ट सिलेंडर से बना है।

देखा बेल्ट गाइड व्हील बाएं और दाएं गाइड सटीक रोलर्स के ऊपरी और निचले सेट को गोद लेता है और टंगस्टन स्टील बैकिंग व्हील देखा जाता है।यह उच्च गाइड पहनने के प्रतिरोध के साथ 55HRC तक पहुंच सकता है, और टंगस्टन स्टील का बैकिंग व्हील मुख्य रूप से काटने की प्रक्रिया के दौरान प्रतिरोध को सहन करता है और उच्च गति पर चलने पर काटने का कार्य बेल्ट की संपर्क सतह एक समान होती है।

उपकरण के मुख्य तकनीकी पैरामीटर

अधिकतम काटने की क्षमता: 400 (मिमी)

400x400

सॉलर व्यास: 700 x 2 राउंड (मिमी)

देखा गति: 500 ~ 2000 मीटर / मिनट (परिवर्तनीय आवृत्ति गति)

चूरा फ़ीड गति: 100 ~ 2000 मिमी / मिनट (काटने की सामग्री और विनिर्देशों के अनुसार समायोजित)

देखा टेप आकार मिमी: 7050L × 34W × 1.1t (हार्ड मिश्र धातु देखा)

मोटाई मिमी काटना: ≤ 2

ढलान लें: 0.5 °

लंबाई फिक्सिंग सटीकता मिमी: ± 1

काटने का कार्य समतल मिमी नहीं है: <± 0.5

● देखा पट्टी जीवन m2: 50-150

सतह खुरदरापन सुक्ष्ममापी देखा: ≤ 50

काटने की दर सेमी 2 / मिनट: 500 ~ 1500 (दक्षता इकाई काटने, इकाई समय के भीतर पार-अनुभागीय क्षेत्र काटने)

शोर सूचकांक: 85dB

टेप प्रकार देखा: एकल झूठ बोलने वाला हाइड्रोलिक टेंशनर / विश्राम

इन्सर्ट मोड: हाइड्रोलिक ड्राइव

वर्किंग पैराग्राफ ग्राउंड की ऊंचाई: 770mm

सुरक्षा:

टूटा हुआ पट्टा तनाव दबाव संवेदन है, और दबाव असामान्य है, वायवीय हाइड्रोलिक ब्रेक डिवाइस, आरा यात्रा रोटेशन को रोकता है।

बुलफिन को वर्तमान अधिभार संरक्षण द्वारा अपनाया जाता है।

आरा बेल्ट के ऊपरी बांह में टकराव से सुरक्षा का कार्य होता है।

1.1 उपकरण का नाम

HD-400NC राउंड रॉड हाई स्पीड हॉरिजॉन्टल ज़िगज़ा सॉइंग यूनिट

1.2 डिवाइस का उपयोग

मुख्य रूप से एल्यूमीनियम सिल्लियों और एल्यूमीनियम मिश्र धातु की फसल के लिए उपयोग किया जाता है।

1.3 काटने का कार्य उत्पादों की विविधता और विशिष्टताओं

● मिश्र धातु प्रकार: 1 × × × -7 × × × श्रृंखला एल्यूमीनियम मिश्र धातु

1.5 काटने का कार्य इकाई की मुख्य विशेषताएं

सामग्री की खपत कम / काटने का कार्य दक्षता उच्च / परिचालन लागत कम / सुरक्षा सुरक्षा पूरी श्रृंखला / ऊर्जा की बचत।पर्यावरण संरक्षण

1.6 ऊर्जा मीडिया आवश्यकताएं और खपत

●ऊर्जा मीडिया की स्थिति

पावर: तीन चरण एसी पावर

वोल्टेज: एसी 380 वी ± 10%

आवृत्ति: 50 हर्ट्ज ± 2%

संपीड़ित हवा: सामान्य औद्योगिक संपीड़ित हवा

वायु दाब: 0.4 एमपीए ~ 0.6 एमपीए (उपकरण ही वायु स्रोत पहुंच बिंदु में दबाव विनियमन फ़िल्टर होता है)

हवाई यातायात: 3 वर्ग मीटर³/ एच

वायु गुणवत्ता: निस्पंदन और सुखाने

● उपकरण संचालन पर्यावरण आवश्यकताएं

उच्चतम परिवेश का तापमान: 45 डिग्री सेल्सियस

न्यूनतम परिवेश का तापमान: -10 डिग्री सेल्सियस

सापेक्षिक आर्द्रता: <67%

ऊर्जा और मीडिया की खपत (उपकरण के सामान्य संचालन के दौरान ऊर्जा और मीडिया की खपत तालिका 2-1 में दिखाई गई है)

तालिका 2-1 सिद्धांत द्वारा गणना की गई ऊर्जा और मीडिया खपत

उपकरण निष्पादन मानक

धातु काटने की सामान्य तकनीकी स्थिति जीबी / टी 9061-2006

धातु काटने की वेल्डिंग के लिए सामान्य तकनीकी शर्तें जेबी / टी 9873-1999

क्षैतिज टेप देखा बिस्तर भाग 2 पैरामीटर्स JBT4318.2-2002

क्षैतिज टेप देखा बिस्तर भाग 3 शुद्धता परीक्षण JBT4318.3-2002

क्षैतिज टेप देखा बिस्तर भाग 4 तकनीकी शर्तें JBT4318.4-2002

धातु काटने हाइड्रोलिक सिस्टम जेबी / टी 10051-1999 . के लिए सामान्य तकनीकी स्थितियां

औद्योगिक मशीनरी और विद्युत उपकरण, सामान्य तकनीकी स्थितियों का पहला भाग जीबी / टी 5226.1

मशीन सुरक्षा सुरक्षा जीबी 16454

विद्युत प्रणाली जीबी 5226.1

उपकरण विभिन्न उपकरणों के सभी घटक और विभिन्न उपकरण सभी इकाइयाँ (Si) इकाइयाँ हैं;उपकरण के मुख्य घटकों में यांत्रिक, विद्युत और इलेक्ट्रॉनिक उपकरण शामिल हैं, त्रुटियों या आकस्मिक दुर्घटनाओं को होने वाले नुकसान को रोकने के लिए विश्वसनीय सुरक्षा गारंटी हैं।

उत्पाद का प्रदर्शन

कंपनी प्रोफाइल
सटीक काटने का कार्य मशीन योजना आपूर्तिकर्ता के रूप में जाना जाता है, हेनेडा पारंपरिक उपकरण, अर्ध-ऑटोकंट्रोल मशीनरी से स्वचालित डिजिटल नियंत्रण मशीनरी तक विकसित हुआ है और इसके पास 100 से अधिक प्रकार के स्व-शोध और विकसित उपकरण हैं।एल्यूमीनियम की सटीक काटने की मशीन के निर्माण में, हेनेडा उत्पादों ने चीन के मुख्य भूमि बाजार में विमानन, सैन्य और नागरिक उपकरण निर्माताओं के एक बैच से मान्यता प्राप्त की है।

Heineda Xinbei शहर, ताइवान में अनुसंधान और विकास केंद्र पर निर्भर करता है, किसी भी समय बाजार की मांगों और उन्नत प्रौद्योगिकियों में अंतर्दृष्टि बनाता है और उत्पादन प्रक्रिया और अनुप्रयोग प्रौद्योगिकियों में निरंतर सुधार करता है;"टिकाऊ नवाचार, चिरस्थायी व्यवसाय" और 100% ग्राहक संतुष्टि के उद्देश्य की उद्यम अवधारणा को अपनाता है और चीन विनिर्माण उद्योग के विकास को बढ़ावा देता है।
