उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | वीएच600 | देखा बैंड निर्दिष्टीकरण: | 34 चौड़ाई X 1.1 मोटाई X5560 लंबाई (मिमी) |
|---|---|---|---|
| देखा बेल्ट स्पीड: | 500～2000m/मिनट (आवृत्ति रूपांतरण गति विनियमन) | काटने की क्षमता: | गले की ऊंचाई: 400 मिमी, गले की गहराई: 580 मिमी |
| हाइड्रोलिक मोटर: | 0.75 किलोवाट (ताइवान) | फ़ायदा: | विश्वसनीय गुणवत्ता और प्रयोग करने में आसान |
| प्रमुखता देना: | 2000 मीटर / मिन इंडस्ट्रियल वर्टिकल बैंड सॉ,2000 मीटर / मिन वर्टिकल स्टील बैंडसॉ,इंडस्ट्रियल वर्टिकल बैंड सॉ हाई एक्यूरेसी |
||
VH600 हाई स्पीड वर्टिकल बैंड सॉ मशीन स्मॉल वर्टिकल सॉ कटिंग मशीन
उपकरण अवलोकन
उत्पाद स्थिरता गारंटी के छह फायदे
1. उत्पाद डिजाइन
2. टीम आर एंड डी
3. निर्माण
4. प्रदर्शन परीक्षण
5. कारखाना आत्म-निरीक्षण
6. बिक्री के बाद सेवा

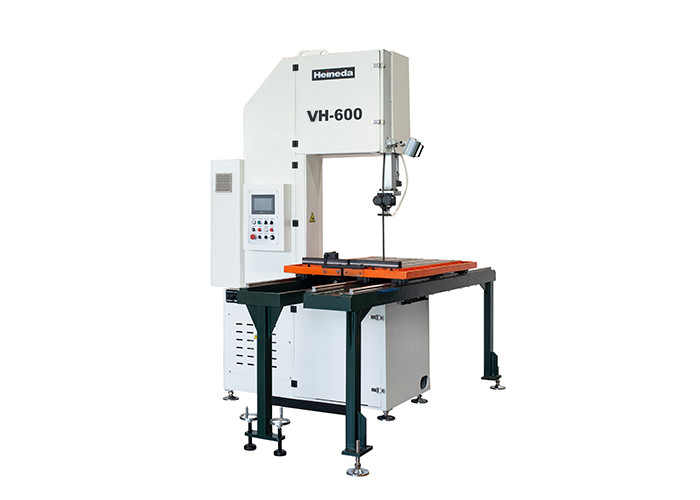

आदर्श: VH600 हाई स्पीड वर्टिकल बैंड सॉ
VH का मतलब हीनेडा कंपनी के वर्टिकल बैंड सॉइंग मशीन मॉडल से है।
600 काटने का कार्य मशीन की काटने की क्षमता का प्रतिनिधित्व करता है
अधिकतम काटने का कार्य ऊंचाई Φ400 मिमी;
अधिकतम काटने का कार्य चौड़ाई 600 मिमी;
गले की अधिकतम गहराई 580 मिमी है।
यदि कार्यक्षेत्र के दायरे में एक क्लैंप जोड़ा जाता है, तो विकर्ण काटने का प्रदर्शन किया जा सकता है।
उपकरण प्रतिपादन
मुख्य तकनीकी पैरामीटर
| परियोजना का नाम | VH600 हाई स्पीड वर्टिकल बैंड सॉ |
| काटने की क्षमता | गले की ऊंचाई: 400 मिमी, गले की गहराई: 580 मिमी |
| देखा बेल्ट स्पीड | 500～2000m/मिनट (आवृत्ति रूपांतरण गति विनियमन) |
| देखा बैंड निर्दिष्टीकरण | 34 चौड़ाई X 1.1 मोटाई X5560 लंबाई (मिमी) |
| देखा बेल्ट तनाव विधि | हाइड्रोलिक स्वचालित तनाव |
| देखा बेल्ट गाइड रास्ता | एडजस्टेबल रोलर क्लैम्पिंग, टंगस्टन स्टील सपोर्ट को वापस देखा |
| देखा चरखी निर्दिष्टीकरण | व्यास 630, 7075T651, हार्ड एनोडाइज्ड |
| देखा धनुष विनिर्देशों | Q235 स्टील प्लेट समूह वेल्डिंग, तनाव राहत उपचार, सटीक मशीनिंग, वजन लगभग 2 टन |
|
देखा बैंड मोटर |
11KW TECO |
| हाइड्रोलिक मोटर | 0.75 किलोवाट (ताइवान) |
| देखा बेल्ट शीतलन विधि | अर्ध-शुष्क वायु दाब तेल धुंध शीतलन प्रणाली |
| हाइड्रोलिक तेल क्षमता | 50L (स्वतंत्र हाइड्रोलिक स्टेशन) |
| ऊर्जा की आवश्यकताएं | 380 वी एक्स 3 फेज एक्स 50 हर्ट्ज |
| वितरण बक्सा | मशीन के किनारे स्थित स्वतंत्र वितरण बॉक्स (IP55) |

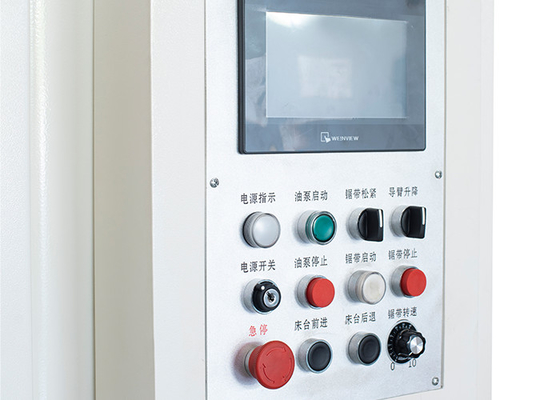

| ऑपरेशन बॉक्स | मशीन का डिज़ाइन और फ्रंट, बटन और स्पीड कंट्रोल नॉब्स के साथ संचालित |
| ऊर्ध्वाधर देखा |
≤0.5 मिमी |
| शुद्धता समतलता |
≤0.5 मिमी |
उपकरण संरचना और विशेषताएं
बैंड आरा मुख्य रूप से एक आरा फ्रेम, एक आधार, एक आरा पहिया, एक संचरण भाग, एक आरा बेल्ट गाइड व्हील समूह, एक अपशिष्ट कन्वेयर, एक हाइड्रोलिक प्रणाली और एक विद्युत नियंत्रण प्रणाली से बना होता है।
ऊर्ध्वाधर बैंड के मुख्य भागों का विवरण VH600 . देखा
बैंड आरा मुख्य रूप से एक आरा फ्रेम, एक आरा पहिया, एक संचरण भाग, एक आरा बेल्ट गाइड व्हील समूह, एक अपशिष्ट कन्वेयर, एक हाइड्रोलिक प्रणाली और एक विद्युत नियंत्रण प्रणाली से बना होता है।
आरा व्हील वाला हिस्सा 7075T6 स्ट्रेच्ड एल्युमिनियम प्लेट से बना होता है, जो हार्ड एनोडाइज्ड होता है।प्रसंस्करण के बाद, इसे अच्छे प्रदर्शन, उच्च यांत्रिक गुणों के साथ गतिशील संतुलन द्वारा ठीक किया जाता है, और उच्च गति और उच्च तन्यता भार का सामना कर सकता है।
ट्रांसमिशन भाग सक्रिय चरखी को घुमाने के लिए TECO आवृत्ति रूपांतरण मोटर द्वारा संचालित होता है, जिससे आरा बेल्ट को उच्च गति से चलाने के लिए चलाया जाता है।मोटर के आउटपुट क्रांतियों को नियंत्रित करने के लिए आरा बेल्ट की गति को आवृत्ति कनवर्टर द्वारा समायोजित किया जाता है, और डिजिटल मीटर द्वारा प्रदर्शित किया जाता है।
आरा बेल्ट व्हील सेट बेयरिंग और की पार्ट बेयरिंग सभी NSK उत्पादों से बने हैं।
यात्रा स्विच का उपयोग यह पता लगाने के लिए किया जाता है कि क्या तनाव असामान्य है, और असामान्यता असामान्य होने पर मशीन स्वचालित रूप से बंद हो जाएगी।पैसिव व्हील इलेक्ट्रोमैग्नेटिक ब्रेक को अपनाता है।जब असामान्यता होती है, तो स्थिर दबाव आरा चक्र के रोटेशन को नियंत्रित करने के लिए ब्रेक डिस्क पर कार्य करता है।
हाइड्रोलिक भाग एक स्वतंत्र पंप स्टेशन को गोद लेता है और एक केंद्रीकृत सोलनॉइड वाल्व द्वारा नियंत्रित होता है।सोलनॉइड वाल्व सभी ताइवान उत्पादों से बने होते हैं।उन हिस्सों को छोड़कर जिन्हें होसेस से जोड़ा जाना चाहिए, वे सभी दबाव के नुकसान को प्रभावी ढंग से कम करने के लिए स्टील पाइप से जुड़े हुए हैं।
आरा मशीन का संचरण तंत्र कंपन को कम करने के लिए ठीक संतुलित और सही है और यह सुनिश्चित करता है कि आरा बेल्ट को तोड़ना आसान नहीं है।
आरा बैंड का गाइड हिस्सा क्लैंपिंग रोलर्स को गोद लेता है, एक सेट शीर्ष पर और दूसरा, रोलर्स मिश्र धातु इस्पात से बने होते हैं, और उच्च परिशुद्धता और अच्छे पहनने के प्रतिरोध के साथ सतह नाइट्राइडिंग उपचार के बाद सटीक जमीन होते हैं।
अपशिष्ट कन्वेयर के ड्राइविंग रोलर को सामान्य उपयोग के दौरान कोई टूट-फूट सुनिश्चित करने के लिए एक ठोस शाफ्ट के साथ डिज़ाइन किया गया है;रोलर बेयरिंग एल्यूमीनियम चिप्स के प्रवेश से बचने और सेवा जीवन में सुधार करने के लिए दो तरफा सीलबंद असर को अपनाता है।
हीनेडा सेवा
अनुबंध उपकरण द्वारा उत्पादित उत्पादों के लिए, हंटियन उपकरण स्वीकृति अवधि के दौरान उपकरण की गुणवत्ता की पहचान और परीक्षण करने के लिए ग्राहक के साथ सहयोग करेगा।
भागों के गोदाम की स्थापना।
इन-प्लांट सेवा परिचय
नियमित नि:शुल्क वापसी यात्रा सेवा
पूर्ण टर्नकी परियोजना (प्रक्रिया, प्रबंधन, रखरखाव, प्रशिक्षण, उत्पादन)
तीन-स्तरीय रखरखाव प्रणाली स्थापित करें।
मुफ्त सॉफ्टवेयर अपग्रेड सेवा।
प्रारंभिक निर्माण योजनाओं के लिए प्रस्ताव।
सामान्य प्रश्न
प्रश्न: क्या आप निर्माता हैं?
ए: हां, हमारे पास अपना कारखाना है और हम प्रतिस्पर्धी मूल्य पर प्रत्यक्ष बिक्री का वादा करते हैं।किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
प्रश्न: क्या मुझे अपनी आवश्यकताओं के अनुसार मशीन मिल सकती है?
ए: ज़रूर। हम OEM और ODM स्वीकार करते हैं।
प्रश्न: मैं पहली बार इस तरह की मशीन का उपयोग कर रहा हूं, क्या यह आसान काम है?
ए: गाइड वीडियो हैं जो दिखाते हैं कि मशीन का उपयोग कैसे करें और अंग्रेजी निर्देश पुस्तिका आपको मशीन के साथ भेजती है।यदि अभी भी कोई प्रश्न है, तो हम आपके लिए तब तक निःशुल्क प्रोफेसनल गाइड प्रदान करेंगे जब तक कि आप मशीन का अच्छी तरह से उपयोग नहीं कर लेते।
यदि आपको वह मशीन नहीं मिली जिसकी आपको आवश्यकता है, तो हमसे भी संपर्क करने में संकोच न करें।हम आपको सबसे अच्छा सुझाव देने की पूरी कोशिश करेंगे।
