उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| नमूना: | पूरी तरह से स्वचालित मॉडल | स्वचालित खिला मोटर: | एसी 3 किलोवाट |
|---|---|---|---|
| फ़ायदा: | फैक्टरी स्व-निरीक्षण | स्ट्रस्ट आरा व्यास: | Ø460 मिमी |
| मुख्य देखा गति: | 4000 आर / मिनट | अग्रिम गति: | त्वरित 9 मीटर / मिनट |
| प्रमुखता देना: | 15kw सीएनसी मेटल सॉ,15kw ल्यूमिनियम कटिंग सॉ मशीनें,सीएनसी मेटल सॉ 4000r / Min |
||

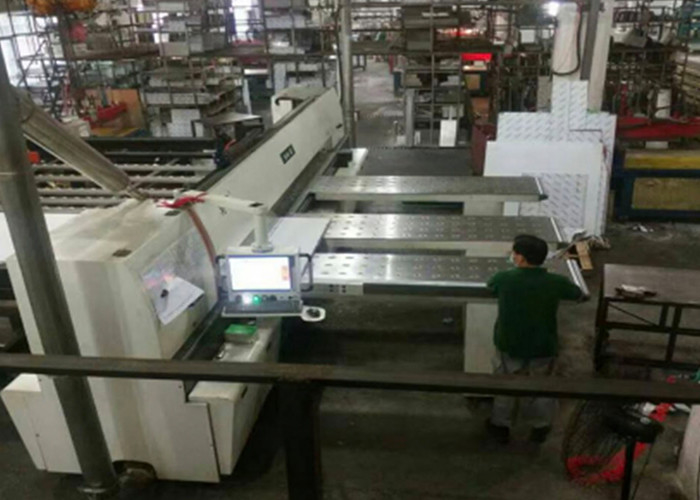

HL-12BNC स्वचालित एल्यूमीनियम काटना उपकरण सामग्री काटना प्रसंस्करण
विवरण
1. ट्यूब शीट वेल्डेड संरचना बिस्तर
मशीन टूल की कठोरता और स्थिरता अच्छी है, और सटीकता अच्छी है।
2. उत्तम कारीगरी
विश्वसनीय गुणवत्ता और प्रयोग करने में आसान
3. गुणवत्ता की गारंटी है
अखंडता प्रबंधन, पेशेवर प्रसंस्करण और उत्पादन
सभी प्रकार की धातु और गैर-धातु शीट काटने का कार्य, वक्र देखा जा सकता है;शीट काटने का कार्य के लिए उपयुक्त
आदर्श: HL-12BNC कंप्यूटर एल्यूमीनियम प्लेट काटने का कार्य मशीन
एचएल हीनेडा में एल्यूमिनियम प्लेट काटने की मशीन के मॉडल का प्रतिनिधित्व करता है।
▲ 12 एल्यूमीनियम प्लेट काटने का कार्य मशीन के आकार का प्रतिनिधित्व करता है, 12 3800 मिमी देखा जा सकता है।
बीएनसी पूरी तरह से स्वचालित मॉडल के लिए इस एल्यूमीनियम प्लेट काटने का कार्य मशीन का प्रतिनिधित्व करता है।
तकनीकी विनिर्देश और पैरामीटर
| नमूना | एचएल-12बीएनसी | |
| कतरन लंबाई | 3800mm | |
| काटने की क्षमता | फसल की चौड़ाई | 3800mm |
| अधिकतम काटने की ऊंचाई | 120 मिमी | |
| अधिकतम देखा ब्लेड उजागर ऊंचाई | 125 मिमी | |
| मुख्य देखा मोटर | 15kw | |
| पट्टी | स्ट्रस्ट आरा व्यास | Ø460 मिमी |
| मुख्य देखा शाफ्ट व्यास | Ø 38 मिमी | |
| मुख्य देखा गति | 4000 आर / मिनट | |
| काटना | वॉकिंग इन्वर्टर मोटर | 1.5kw |
| अग्रिम गति | त्वरित 9 मीटर / मिनट | |
| पीछे की गति | त्वरित 17 मीटर / मिनट | |
| स्वचालित खिला मोटर | एसी 3 किलोवाट | |
| हवा का दबाव | ≥5.0 किग्रा / सेमी2 | |
| जमीन की ऊंचाई से वर्करूम | 1130 मिमी | |
| मशीन उपकरण आकार (लंबाई × चौड़ाई × ऊंचाई) | 7100 × 7700 × 1980 | |
| वोल्टेज | 380 वी / 50 हर्ट्ज | |
यांत्रिक विशेषताएं
टच-स्टाइल ऑपरेशन स्क्रीन:
1. 10 इंच की ऑपरेशन स्क्रीन को टच करें।
2. वैकल्पिक रूप से, कार्यक्षेत्र के कई सेट सेट किए जा सकते हैं, जो हैंडओवर के लिए सुविधाजनक है।
3. गाइड इनपुट फ़ंक्शन।
4. दोष आत्म-पहचान समारोह।
▲ कार्य क्लिप सीट:
1. वर्क क्लैंप की टू-साइड बेड रेल वेल्डिंग स्टील बीम से बनी होती है, और हार्ड क्रोम रेल और दूसरी तरफ चढ़ाना करते समय गियर और राफ्ट ड्राइव को गियर और टूथ रो ड्राइव के साथ चढ़ाया जाता है, और चुंबकीय शासक दोहरे अनुपात में एक सटीक डिग्री तक पहुंचता है।कमी और 2 किलोवाट दैनिक सर्वो मोटर परिशुद्धता और तेज ड्राइव स्थिति के साथ, अधिकतम गति 6 मीटर प्रति मिनट तक पहुंच जाती है।
दबाव बीम संरचना:
1. इंटीग्रल प्रेशर बीम संरचना, गियर स्ट्रिप और सिलेंडर मिलान को अपनाएं, रोलिंग बीम को समान रूप से चलाएं, और कट सेंटर लाइन के दोनों किनारों पर दबाव समान रूप से वितरित किया जाता है, और इससे बचने के लिए दबाव बीम के नीचे पट्टी स्थापित की जाती है। प्रेस, प्रेस क्षतिग्रस्त काम की सतह, सटीक काटने की गुणवत्ता सुनिश्चित करना।
मैंने देखा:
1. ऊपरी और निचले समानांतर रेखीय स्लाइड रेल को अपनाएं, आरा आंदोलन के इंटरलॉकिंग को प्रभावी ढंग से कम करें, विशाल आंदोलन की चिकनाई को बढ़ाएं, और सर्वोत्तम कट लाइन सटीकता प्राप्त करने के लिए आंदोलन की शिफ्ट को प्रभावी ढंग से कम करें।
2. मुख्य आरा मोटर 20HP (15 kW), विशाल स्कूटर स्पीड रिड्यूसर और सटीक गियर टूथ रो ड्राइव के साथ 2HP (1.5 kW) चर आवृत्ति मोटर का उपयोग करता है, मुख्य तेल सिलेंडर के साथ देखा जाता है, इसलिए आरा अधिक शक्तिशाली होता है, पारंपरिक चेन ड्राइव से बचना ट्रक ने देखा, निचोड़ा, आदि उत्पन्न किया।
3. काटने की स्थिति को काटने से प्रोग्राम चौड़ाई संपादन सेटिंग्स से फसल शुरू हो सकती है।
4. एक वर्ग टैंक संयुक्त को काटने का कार्य के तहत निपटाया जाता है, और धूल टैंक उच्चतम धूल सामूहिक प्रभाव तक पहुंचने के लिए सुनिश्चित करने के लिए, एक दूसरे को कवर करने के लिए, कट के अंत तक विस्तार करने के लिए फिल्म के दो पक्ष हैं।
5. काटने का कार्य स्ट्रोक प्रति मिनट 6 मीटर तक कट जाता है, और पीछे 7 मीटर प्रति मिनट तक पहुंच जाता है, और काम की ऊंचाई पैनल घुंडी द्वारा समायोजित नहीं की जाती है, और काटने के समय काटने की गति को बदला जा सकता है।उपयोगकर्ता अपनी पसंद की आवश्यकताओं को अपनी प्रकृति से अलग समायोजित कर सकते हैं।
▲ मुख्य तालिका:
मुख्य वर्कशीट भी एक फ्लोटिंग टेबल है।कॉपर एयर ड्रम कोलाइडल क्रोम प्लेटिंग के पैनल पर डिस्पोज किया जाता है।जब स्थायित्व बढ़ाया जाता है, तो श्रमिकों की कार्य कुशलता में भी सुधार होता है।
क्रॉसिंग पंजे:
1. कार्य क्लिप की संख्या मानक विन्यास: 12 समर्थन क्लिप।
2. प्रत्येक जाम एक लीवर विधि के साथ एक सिलेंडर से सुसज्जित है, और जब इसे काम करने वाली वस्तु को खींचा जाता है, तो यह सुनिश्चित करना संभव है कि कार्य सामग्री शीट को जकड़ती है।
डस्टप्रूफ
खंडीय डस्टप्रूफ टुकड़े पारदर्शी प्लास्टिक शीट का उपयोग करते हैं जो धूल के निर्वहन को प्रभावी ढंग से रोक सकते हैं और सुरक्षा सुरक्षा प्राप्त कर सकते हैं।
इलेक्ट्रॉनिक नियंत्रण बॉक्स विन्यास:
1. सभी इलेक्ट्रॉनिक पुर्जे ताइवान में खरीदे जाते हैं।
2. सर्वो मोटर और सर्वो ड्राइव जापानी पैनासोनिक हैं।
3. इन्वर्टर ताइवान का अंग्रेजी वारिटैटन है।
4. इलेक्ट्रॉनिक भागों को शीतलन प्रणाली की बिल्कुल भी आवश्यकता नहीं है, लोकप्रिय इलेक्ट्रॉनिक भागों के लिए, धूल के आक्रमण की चिंता किए बिना बाजार पर प्रतिस्थापन खरीद सकते हैं, जब तक कि इसे नियमित रूप से साफ किया जाता है।
बिजली की आपूर्ति:
1. बिजली की आपूर्ति औद्योगिक के लिए 380V / 50Hz के वोल्टेज के साथ तीन चरण की आपूर्ति है।
▲ वायु दाब आपूर्ति:
1. हवा के दबाव का उपयोग 5 ~ 6 किग्रा / सेमी . तक करें
धूल भरा:
1. आपूर्तिकर्ता एक खुरचनी अग्रानुक्रम प्रणाली प्रदान करता है और साथ ही चिप्स को सुनिश्चित करने के लिए काटने का कार्य मशीन के साथ स्थापित किया जाता है।
2. मानक उपकरण:
1. सोल्ड आरा ब्लेड: कार्बाइड आरा ब्लेड (एल्यूमीनियम प्लेट विशेष)।
2. वर्कक्लिप: 12.
3. फ्लोटिंग फीडस्टॉक: 1520mm x 500mm x 3.
4. टूलबॉक्स में टूल 1 समूह होता है।
5. मशीन में मुख्य आरा मोटर की व्यवस्था की जाती है।
स्पेयर पार्ट्स
| क्रमांक | नाम | विनिर्देश | टुकड़ों की संख्या | टिप्पणी |
| 1 | षट्भुज रिंच (भीतर) | 1 सेट | ||
| 2 | पेचकश (शब्द + क्रॉस) | 1 सेट | ||
| 3 | खुला रिंच | 17-19 19-22 | 2 | |
| 4 | समायोज्य रिंच | 250 मिमी | 1 | |
| 5 | ग्राउंड स्क्रू और पैड | 1 सेट | ||
| 6 | फ्यूज | 10 | ||
| 7 | मक्खन | 1 | ||
| 8 | नापने का फ़ीता | 5 वर्ग मीटर | 1 | |
| 9 | बटर गन | 100सीसी | 1 | |
| 10 | उपयोगकर्ता का मार्गदर्शन | 1 | ||
| 1 1 | आरी का ब्लेड | 460 * 38 * 4.0 * 60T | 1 |
मंजिल पर कब्जा
HL-12BNC यांत्रिक आंशिक आसान हानि सूची और उपभोग्य वस्तुएं
| क्रमांक | प्रोडक्ट का नाम | निर्दिष्टीकरण / मॉडल | मूल | इकाई | मात्रा | टिप्पणी | |||||
| 1 | बहु कील | पीएल1574 | घरेलू उत्पादन | मैं | 1 | ||||||
| 2 | बेन्नार | IA-19 (स्टेनलेस स्टील की गेंद) | घरेलू उत्पादन | मैं | 192 | ||||||
| 3 | आरी का ब्लेड | 460 * Ø38.0 * 4.0, 60 दांत | घरेलू उत्पादन | मैं | 1 | ||||||
| 4 | एस्केप सिलेंडर | ड्यू63 * 50 | आयात | मैं | 12 | ||||||
| 5 | धूल प्रूफ बैरल | एसडीए32 * 75 | आयात | मैं | 2 | ||||||
| 6 | हुड सिलेंडर दबाने | डु80 * 150 | आयात | मैं | 2 | ||||||
| 7 | सहायक फ्लोटिंग सिलेंडर | जेजी 63 * 10 | आयात | मैं | 24 | ||||||
| 8 | धुरी असर | 6209zz | आयात | मैं | 3 | ||||||
| 9 | वॉकिंग व्हील बेयरिंग खिलाना | 62/22 | आयात | मैं | 3 | ||||||
| 10 | फ़ीड साइड गाइड व्हील बेयरिंग | 6002 | आयात | मैं | 3 | ||||||
| 1 1 | हइड्रॉलिक तेल | 46 # एंटी-मिलिंग हाइड्रोलिक तेल | घरेलू उत्पादन | ली | 40 | ||||||
| 12 | शीतलक | सूक्ष्म चिकनाई तेल | आयात | गैलन | 1 | ||||||
HL-12BNC आसान हानि सूची और उपभोग्य सामग्रियों का इलेक्ट्रॉनिक रूप से नियंत्रित भाग
| क्रमांक | नाम | इकाई | मात्रा | नमूना | ब्रैंड | ||||||||
| 1 | पलटनेवाला | पीसी | 1 | CHF100A 18.5KW | इनवीटी | ||||||||
| 2 | मोशन डिटेक्टर | पीसी | 1 | सीडी33-250एन (पी) -422 | ऑप्टेक्स | ||||||||
| 3 | नियंत्रण ट्रांसफार्मर | पीसी | 1 | NSK-1.0 AC380 / 220 / 3P / 8.0KVA | चिंता | ||||||||
| 4 | बिजली की आपूर्ति बदलना | पीसी | 1 | एस-200-24 8.3ए | मिंग वेइस | ||||||||
| 5 | बिजली की आपूर्ति बदलना | पीसी | 1 | एनईएस-15-5 3ए | मिंग वेइस | ||||||||
| 6 | फ्यूज | पीसी | 1 | फ्यूज-6ए | फ्यूज बॉक्स | ||||||||
| 7 | इंटरमीडिएट रिले सॉकेट | पीसी | 15 | RXZE1M2C | श्नाइडर | ||||||||
| 8 | इंटरमीडिएट रिले | पीसी | 15 | RXM2CB2BD | श्नाइडर | ||||||||
| 9 | गर्म अधिभार रिले | पीसी | 1 | LRD07C 1.6 ~ 2.5A | श्नाइडर | ||||||||
| 10 | गर्म अधिभार रिले | पीसी | 1 | एलआरडी 12 सी 5.5 ~ 8 ए | श्नाइडर | ||||||||
| 1 1 | विद्युतचुंबकीय संपर्ककर्ता | पीसी | 1 | LC1D40M7C AC220V | श्नाइडर | ||||||||
| 12 | विद्युतचुंबकीय संपर्ककर्ता | पीसी | 1 | LC1D18M7C AC220V | श्नाइडर | ||||||||
| 13 | विद्युतचुंबकीय संपर्ककर्ता | पीसी | 2 | LC1D09M7C AV220V | श्नाइडर | ||||||||
| 14 | पावर सर्किट ब्रेकर | पीसी | 1 | EZD100E3100N | श्नाइडर | ||||||||
| 15 | निकटता स्विच | पीसी | 12 | PM12-04N | फोटको | ||||||||
| 16 | पावर स्विच लॉक | पीसी | 1 | एक्सबी-बीजी21सी | श्नाइडर | ||||||||
| 17 | पावर संकेतक | पीसी | 1 | XB2 BVM1C AC220V | श्नाइडर | ||||||||
| 18 | रोशनी के साथ रन बटन | पीसी | 1 | XB2 BW33B1C (हरा) DC24V | श्नाइडर | ||||||||
| 19 | पीला फ्लैट बटन | पीसी | 1 | XB2-BA51C (1NO) | श्नाइडर | ||||||||
| 20 | आपातकालीन बटन | पीसी | 2 | XB2BS542C (1NC) | श्नाइडर | ||||||||
| 21 | सॉ टैप स्पीड पोटेंशियोमीटर | पीसी | 1 | मेक्सिको0 | B0urns | ||||||||
| 22 | भंग चमक | पीसी | 2 | एसजेडएल-803/150 | AXIAL | ||||||||
सामान्य प्रश्न
प्रश्न: क्या आप निर्माता हैं?
ए: हां, हमारे पास अपना कारखाना है और हम प्रतिस्पर्धी मूल्य पर प्रत्यक्ष बिक्री का वादा करते हैं।किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
प्रश्न: क्या मुझे अपनी आवश्यकताओं के अनुसार मशीन मिल सकती है?
ए: ज़रूर। हम OEM और ODM स्वीकार करते हैं।
प्रश्न: मैं पहली बार इस तरह की मशीन का उपयोग कर रहा हूं, क्या यह आसान काम है?
ए: गाइड वीडियो हैं जो दिखाते हैं कि मशीन का उपयोग कैसे करें और अंग्रेजी निर्देश पुस्तिका आपको मशीन के साथ भेजती है।यदि अभी भी कोई प्रश्न है, तो हम आपके लिए तब तक निःशुल्क प्रोफेसनल गाइड प्रदान करेंगे जब तक कि आप मशीन का अच्छी तरह से उपयोग नहीं कर लेते।
यदि आपको वह मशीन नहीं मिली जिसकी आपको आवश्यकता है, तो हमसे भी संपर्क करने में संकोच न करें।हम आपको सबसे अच्छा सुझाव देने की पूरी कोशिश करेंगे।
