उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मॉडल: | एचएल - 6बीएनसी | कतरन लंबाई: | 2600 मिमी |
|---|---|---|---|
| मुख्य आरा मोटर: | 15Kw | अग्रिम गति: | त्वरित 9 मीटर / मिनट |
| स्वचालित खिला मोटर: | एसी 2 किलोवाट | ||
| प्रमुखता देना: | संकीर्ण स्वचालित देखा,एल्यूमीनियम प्लेटों को काटने वाला स्वचालित आरा,संकीर्ण सीएनसी पैनल देखा मशीन |
||

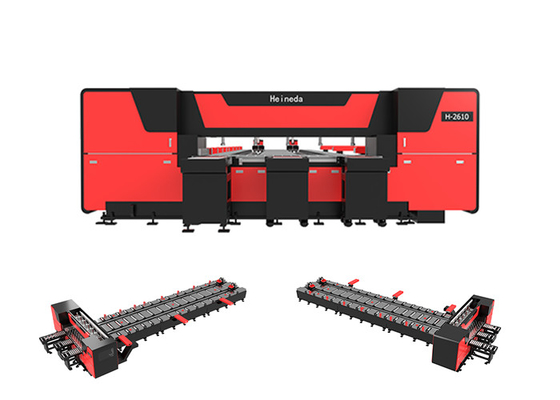

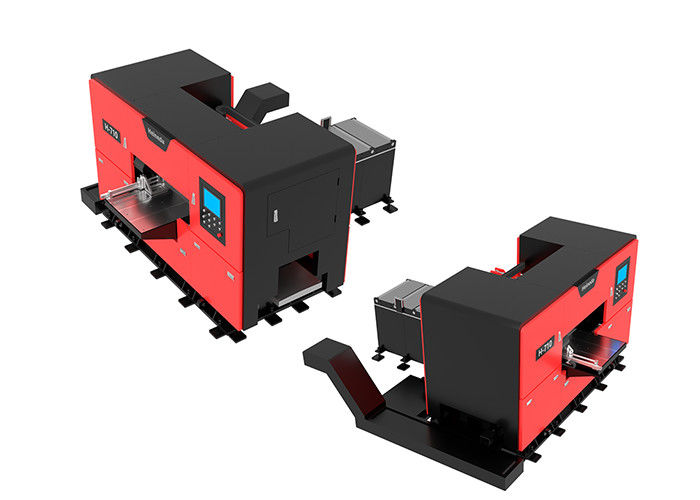

HL - 6BNC नैरो सॉ के साथ स्वचालित एल्यूमीनियम प्लेट काटने की मशीन
विवरण
1. मशीन टूल सारांश
मशीन का नाम: स्वचालित एल्यूमीनियम प्लेट काटने की मशीन
मॉडल: HL-6BNC स्वचालित एल्यूमीनियम प्लेट काटने की मशीन
▲ एचएल हेनेडा में एल्यूमीनियम प्लेट काटने की मशीन के मॉडल का प्रतिनिधित्व करता है।
▲ 6 एल्यूमीनियम आरा काटने की मशीन के आकार को दर्शाता है, 6 को 1600 मिमी देखा जा सकता है।
▲ B इस मॉडल के प्रमुख का प्रतिनिधित्व करता है।
▲ एनसी दर्शाता है कि यह इकाई पूरी तरह से स्वचालित मॉडल है।
मशीन के काटने के टुकड़े का उपयोग गोलाकार आरा ब्लेड के रूप में किया जाता है, जिसमें उच्च काटने की क्षमता, तेज गति, ऊर्जा की बचत, आरा, संकीर्ण आदि होते हैं। मोटाई सीमा में एल्यूमीनियम प्लेट का मुख्य आरा विभिन्न एल्यूमीनियम के लिए विशेष रूप से उपयुक्त है प्लेट प्लेटें, और ढली हुई भ्रूणीय आरी।काटना।
यह उपकरण तांबे की प्लेट, कंपोजिट प्लेट, प्लास्टिक प्लेट आदि की कटाई के लिए भी उपयुक्त है।
(1) यह मशीन निम्नलिखित प्रमुख घटकों से बनी है
एक।उपकरण मुख्य निकाय सी. समग्र क्रिम्पिंग प्रणाली ई. विद्युत प्रणाली
बी।कार्यक्षेत्र डी.स्वचालित फीडिंग डिवाइस एफ. शीतलन प्रणाली
(2).मुख्य घटक संरचना और अन्य
एक।उपकरण मुख्य निकाय
उपकरण के मुख्य भाग में चार भाग होते हैं: मुख्य फ्रेम, एक उठा हुआ तंत्र, एक हेड वॉकिंग तंत्र, एक आरा ब्लेड क्लैंपिंग तंत्र।
(मैं संचालक हूं
मुख्य फ्रेम एक वेल्डिंग प्रक्रिया को अपनाता है, जिसे एनीलिंग के बाद सोल्डर किया जाता है, और मुख्य सतह की सतह को मशीनीकृत किया जाता है ताकि इसकी सतह सपाट हो।
(II) उठाया जा सकता है
सिर के हेड लिफ्टिंग को एक समानांतर डबल स्लाइड रेल और विभिन्न मोटाई की काटने की जरूरतों को पूरा करने के लिए हाइड्रोलिक सिस्टम के एक चिकनी लिफ्टिंग हेड के साथ डिज़ाइन किया गया है।
(III) मशीन हेड मैकेनिज्म
फ्लेक्सोग्राफिक मोटर हेड ट्रैवलिंग मैकेनिज्म, गियर रैक ड्राइव द्वारा संचालित होती है, और बाएं और दाएं समानांतर डबल स्लाइड रेल डिजाइन को जोड़ती है, प्रभावी ढंग से सिर की चलती जड़ता को कम करती है, विशाल आंदोलन की चिकनाई में सुधार करती है, और शिफ्ट शेकिंग को प्रभावी ढंग से कम करती है। आंदोलन की सर्वोत्तम कट सीधी परिशुद्धता।यात्रा की अधिकतम गति 9 मीटर/मिनट तक पहुंच सकती है, और पीछे हटने की गति 17 मीटर/मिनट तक पहुंच सकती है।
(IV) आरा ब्लेड क्लैम्पिंग तंत्र
डबल फ्लैंज का उपयोग नट के साथ संयोजन में किया जाता है, और नट को कसने के लिए, आरा ब्लेड को लॉक करने के लिए नट को कस दिया जाता है, जो सुविधाजनक और तेज़ है।
बी।कार्य बेंच
कार्यक्षेत्र को होस्ट ढांचे से मेल खाने के लिए डिज़ाइन किया गया है, ताकि ऑपरेटर को शीट को स्थानांतरित करने में आसानी हो, जिससे शीट की शीट बचती है।
सी. समग्र क्रिम्पिंग प्रणाली
साइकिल दबाव के साथ, समग्र पीजोइलेक्ट्रिक कवर फॉर्म संचालित होता है, हवा का दबाव ऊपरी प्रेस पर रखा जाता है, एल्यूमीनियम शीट सामग्री को मेज पर रखा जाता है, क्रिम्पिंग सुनिश्चित करते समय, छोटी शीट बांध दी जाती है, और छोटी शीट ली जाती है।
डी।स्वचालित फीडिंग डिवाइस
स्वचालित फीडिंग डिवाइस का उपयोग किया जाता है, और फ़ीड सटीक और सुविधाजनक है।यदि एक थोक शीट को देखा जाता है, जब तक कि टच स्क्रीन इनपुट के अनुरूप डेटा, ऑपरेटर द्वारा चाकू को काटने के लिए आवश्यक नहीं है।
इ।विद्युत व्यवस्था
विद्युत प्रणाली को एक स्टैंड-अलोन पावर बॉक्स स्विच के साथ डिज़ाइन किया गया है, और बिजली आपूर्ति एक सामान्य औद्योगिक तीन-चरण विद्युत आपूर्ति है, और वोल्टेज 380V है।इलेक्ट्रिक बॉक्स पर स्वतंत्र बटन, समझने में आसान।काटते समय, आपको केवल सामग्री को डेस्कटॉप पर रखना होगा और बटन स्विच शुरू करने के लिए कुंजी की आवश्यकता होगी।बटन स्विच सक्रिय होने के बाद, प्रेस कवर को नीचे दबाया जाता है, और मुख्य आरा मोटर आरा ब्लेड को उच्च गति से घुमाता है, आरा ब्लेड स्वचालित रूप से ऊपर की ओर होता है, और यात्रा की स्थिति के बाद, सिर सामग्री में कट जाता है।जब सामग्री काटने की पूरी प्रक्रिया समाप्त हो जाती है, तो मुख्य आरा मोटर बंद हो जाती है, आरा ब्लेड स्वचालित रूप से नीचे की ओर चला जाता है, और सिर स्वचालित रूप से संबंधित कार्य केंद्र द्वारा निर्धारित निश्चित बिंदु पर वापस आ जाता है।
एफ।शीतलन प्रणाली
यह वनस्पति काटने वाले तेल, ऊर्जा-बचत और पर्यावरण के अनुकूल, शीतलन प्रणाली द्वारा मजबूर तेल, और तेल धुंध शीतलन, शीतलन प्रभाव का उपयोग करता है।
2. मुख्य तकनीकी विशिष्टताएँ और पैरामीटर
तकनीकी विशिष्टताएँ और पैरामीटर
| नमूना | एचएल-6बीएनसी | |
| कतरन लंबाई | 2600 मिमी | |
| काटने की क्षमता | फसल की चौड़ाई | 1600 मिमी |
| अधिकतम काटने की ऊंचाई | 120 मिमी | |
| अधिकतम आरा ब्लेड उजागर ऊँचाई | 125 मिमी | |
| मुख्य आरा मोटर | 15 किलोवाट | |
| काटना | चलने वाली इन्वर्टर मोटर | 1.5 किलोवाट |
| अग्रिम गति | त्वरित 9 मी/मिनट | |
| पीछे की गति | त्वरित 17 मी/मिनट | |
| स्वचालित फीडिंग मोटर | एसी 2 किलोवाट | |
| हवा का दबाव | ≥5.0 किग्रा/सेमी2 | |
| जमीन की ऊंचाई से वर्करूम | 1130 मिमी | |
| मशीन उपकरण का आकार (लंबाई × चौड़ाई × ऊंचाई) | 4700 मिमी × 5890 मिमी × 1970 मिमी | |
| वोल्टेज | 380V / 50Hz | |
सामान्य प्रश्न
प्रश्न: क्या आप निर्माता हैं?
उत्तर: हां, हमारा अपना कारखाना है और हम प्रतिस्पर्धी मूल्य पर सीधी बिक्री का वादा करते हैं।किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।
प्रश्न: क्या मुझे अपनी आवश्यकता के अनुसार मशीन मिल सकती है?
उत्तर: ज़रूर। हम OEM और ODM स्वीकार करते हैं।
प्रश्न: यह पहली बार है जब मैंने इस तरह की मशीन का उपयोग किया है, क्या इसे चलाना आसान है?
उत्तर: ऐसे गाइड वीडियो हैं जो बताते हैं कि मशीन का उपयोग कैसे करें और मशीन के साथ अंग्रेजी अनुदेश पुस्तिका आपको भेजी जाती है।यदि अभी भी कोई प्रश्न है, तो जब तक आप मशीन का अच्छी तरह से उपयोग नहीं कर लेते, हम आपके लिए निःशुल्क पेशेवर मार्गदर्शिका प्रदान करेंगे।
यदि आपको वह मशीन नहीं मिली है जिसकी आपको आवश्यकता है, तो हमसे संपर्क करने में संकोच न करें।हम आपको सर्वोत्तम सुझाव देने की पूरी कोशिश करेंगे.
