उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मशीन ब्रांड: | हेनेडा | कटिंग क्षमता: | 400 मिमी |
|---|---|---|---|
| काटने की क्षमता: | चौड़ाई 400 मिमी, ऊंचाई 400 मिमी | शुद्धता: | ±0.1 मिमी |
| सामग्री अनुकूलता: | स्टील, एल्यूमीनियम और अन्य धातुओं को काटने के लिए उपयुक्त |

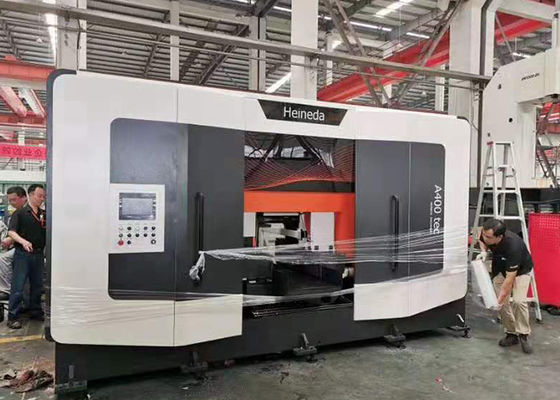

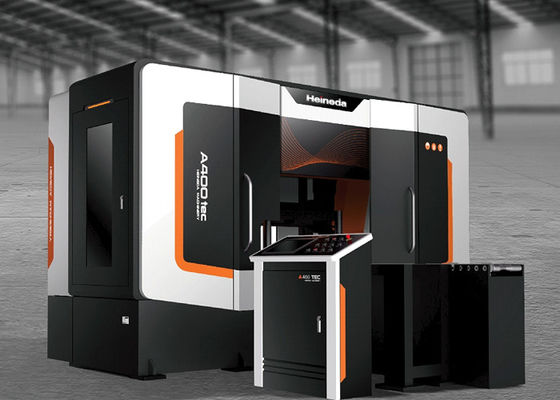

A-400tec एक पूर्ण स्वचालित उच्च गति क्षैतिज बैंड देखा है, विशेष रूप से एल्यूमीनियम और अन्य गैर-लोहे की धातु गोल बैंगट (बार) को काटने के लिए डिज़ाइन किया गया है।यह एयरोस्पेस में उच्च मात्रा में सामग्री प्रसंस्करण के लिए उपयुक्त है, ऑटोमोटिव, मोल्ड और एक्सट्रूज़न उद्योग।
इस मॉडल में स्वचालित फ़ीडिंग, लंबाई सेटिंग और काटने के कार्य हैं, जो निरंतर उत्पादन वातावरण में स्थिर और उच्च गति वाले काटने के प्रदर्शन को प्राप्त करते हैं,इसे बड़े पैमाने पर उत्पादन वाले उद्यमों के लिए विशेष रूप से उपयुक्त बनाना.
|
श्रेणी
|
पैरामीटर
|
तकनीकी डेटा
|
|
सामग्री विनिर्देश
|
मिश्र धातु का प्रकार
|
एल्यूमीनियम और एल्यूमीनियम मिश्र धातु (1XXX7XXX)
|
|
उत्पाद विनिर्देश
|
पट्टी व्यास
|
Φ80 Φ430 मिमी
|
|
उत्पाद की लंबाई
|
उत्पाद की लंबाई
|
5 मिमी 700 मिमी
|
|
प्रदर्शन डेटा
|
काटने की क्षमता
|
430 मिमी
|
|
|
कन्वेयर की गति
|
500-2500 मी/मिनट
|
|
|
फ़ीड दर में कटौती
|
100-1000 मिमी/मिनट (समायोज्य)
|
|
|
लंबाई सटीकता
|
±0.3 मिमी
|
उपकरण के आयाम और पदचिह्न
मुख्य इकाईः मुख्य शरीर की लंबाई लगभग 4.5 मीटर, चौड़ाई लगभग 2.5 मीटर (फाउंडेशन ड्राइंग के अधीन) ।
स्थापना स्थानः निरीक्षण, सफाई और सुरक्षित मार्ग के लिए उपकरण के चारों ओर ≥1.0 मीटर संचालन और रखरखाव स्थान आरक्षित किया जाना चाहिए।
उपरोक्त आयाम केवल कारखाने की जगह के आकलन के लिए हैं; अंतिम स्थापना आयाम दोनों पक्षों द्वारा पुष्टि की गई नींव लेआउट ड्राइंग पर आधारित होगा।
|
पद
|
विवरण
|
|
मुख्य काटने की मशीन
|
400 मिमी की काटने की क्षमता, स्वतः खिला, निश्चित आकार, और एकीकृत काटने की प्रणाली।
|
|
हाइड्रोलिक प्रणाली
|
स्वतंत्र हाइड्रोलिक स्टेशन बेल्ट तनाव तंत्र और हाइड्रोलिक घटकों को शक्ति प्रदान करता है।
|
|
बेल्ट शीतलन और स्नेहन प्रणाली
|
बेल्ट के संपर्क क्षेत्र को ठंडा करने और चिकनाई करने के लिए सूखी हवा से ठंडा करने वाली प्रणाली का प्रयोग करता है।
|
|
विद्युत और स्वचालित नियंत्रण प्रणाली
|
एक पीएलसी, नियंत्रण कैबिनेट, और उपकरण नियंत्रण और स्थिति प्रदर्शन के लिए मानव-मशीन इंटरफ़ेस से बना है।
|
|
चिप संग्रह प्रणाली
|
काटने की प्रक्रिया के दौरान उत्पन्न धातु चिप्स को इकट्ठा करने के लिए एक वायवीय संग्रह प्रणाली का उपयोग करता है।
|
संचालन प्रक्रिया इस प्रकार है:
- फीडिंग स्टेज: कच्चे माल को मैन्युअल रूप से फीड रोलर कन्वेयर क्षेत्र में डाला जाता है। साइड क्लैंपिंग डिवाइस स्वचालित रूप से सामग्री को क्लैंप करता है और इसे देखा कट की ओर धकेलता है।
- हेड सॉइंग: हेड की लंबाई को मैन्युअल रूप से मापा जाता है और देखा जाता है। सॉइंग के बाद, हेड को हटा दिया जाता है, और तैयार उत्पाद की स्वचालित सॉइंग शुरू होती है।
- पोजिशनिंग स्टेज: लंबाई सेटिंग तंत्र वर्कपीस को सेट लंबाई स्थिति में धकेलता है, और सर्वो सिस्टम सटीक पोजिशनिंग को पूरा करता है।
- क्लैंपिंग स्टेज: पूर्व-सा और पोस्ट-सा क्लैंपिंग डिवाइस एक साथ काम करते हैं ताकि वर्कपीस को स्थिर रूप से दबाया जा सके।
- काटने का चरणः निर्धारित फ़ीड गति पर देखा फ्रेम नीचे जाता है, और बैंड देखा कटौती को पूरा करने के लिए उच्च गति से चलता है।
- रिट्रैक्शन स्टेज: प्री-सा क्लैंप थोड़ा पीछे हट जाता है, आरा फ्रेम अपनी मूल स्थिति में लौटने के लिए ऊपर की ओर बढ़ता है, और आरा बैंड कूलिंग सिस्टम सामग्री को ठंडा करने के लिए लगातार धुंध छिड़कता है।
- निर्वहन चरणः तैयार उत्पादों और कचरे को बाद के कार्यों के लिए मैन्युअल रूप से संभाला जाता है।
- चक्र चरणः प्रणाली स्वचालित रूप से कटौती की संख्या और शेष सामग्री की लंबाई निर्धारित करती है, और अगले चक्र तक जारी रहती है।
तैयार उत्पाद काटने की प्रक्रिया के दौरान लगातार और स्वचालित रूप से काम करता है, जिसमें कोई मैन्युअल हस्तक्षेप की आवश्यकता नहीं होती है।
हमें क्यों चुनें?
उत्पाद का परिचय
तकनीकी सेवा और वारंटी
- विक्रेता अनुबंधित उपकरण के लिए आजीवन तकनीकी सहायता प्रदान करता है।
- उत्पाद की वारंटी अवधि प्राप्ति और वितरण की तारीख से 12 महीने है।
- गारंटी अवधि के दौरान, यदि कोई गुणवत्ता समस्याएं पाई जाती हैं (महाद्वीप चीन के बाहर के क्षेत्रों के लिए विशिष्ट समय सीमा पर बातचीत की आवश्यकता होती है): 24 घंटे के भीतर प्रतिक्रिया,48 घंटों के भीतर कर्मियों को साइट पर भेजने के लिएसेवा
कर्मचारी तब तक साइट को नहीं छोड़ेंगे जब तक कि दोष का समाधान नहीं हो जाता; उपकरण की खराबी को आगमन के 7 दिनों के भीतर हल कर दिया जाएगा।
- वारंटी अवधि के बाहर, विक्रेता दीर्घकालिक आधार पर स्पेयर पार्ट्स और तकनीकी सहायता प्रदान करता है, और लागत मूल्य पर उपभोग्य भागों की आपूर्ति करता है।
