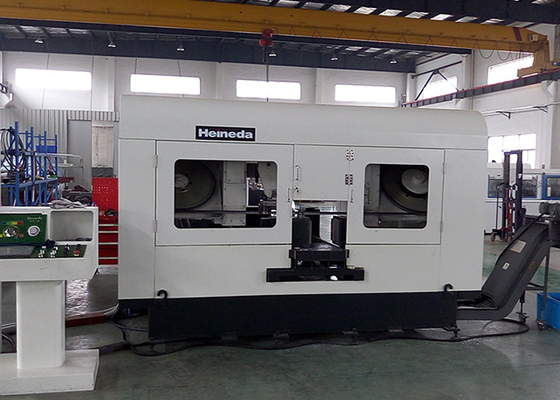

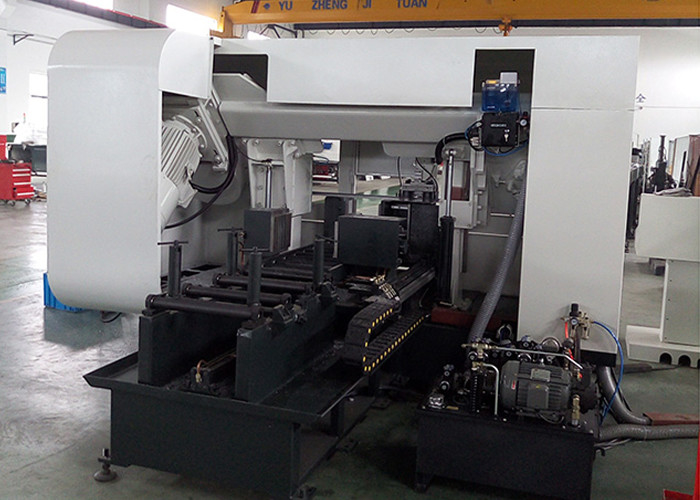

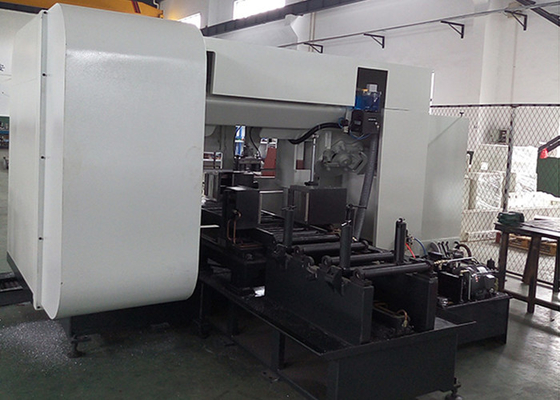

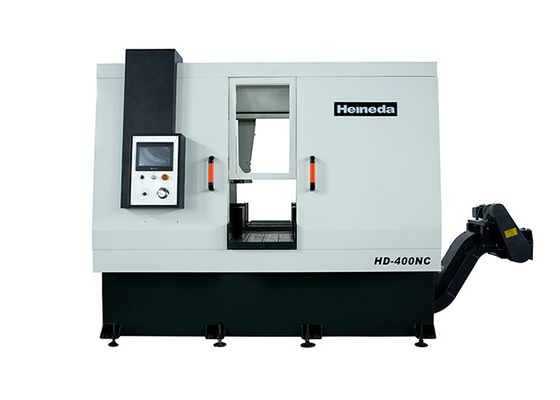

2 मिमी काटने की मोटाई सीएनसी बैंड आरी मशीन तेज गति HD-400NC

HD-400NC एल्युमिनियम अलॉय राउंड बार हाई स्पीड हॉरिजॉन्टल बैंड सॉ



उत्पाद वर्णन

बैंड काटने का कार्य मशीन की संरचना में नीचे की सीट शामिल है;एक बिस्तर शरीर, एक स्तंभ;एक मार्गदर्शक उपकरण;एक आरा बीम और एक संचरण तंत्र;एक तनावपूर्ण उपकरण;एक खिला फ्रेम;वर्कपीस क्लैंपिंग;हाइड्रोलिक ट्रांसमिशन सिस्टम;विद्युत नियंत्रण प्रणाली;



क्षैतिज बैंड काटने का कार्य मशीन के छह प्रमुख घटकों के कार्य इस प्रकार हैं:

1. आधार।बैंड काटने का कार्य मशीन का आधार आम तौर पर स्टील प्लेटों के साथ वेल्डेड एक बॉक्स के आकार की संरचना होती है।आरा मशीन पर बिस्तर और स्तंभ तय किए गए हैं।आरा मशीन के आधार की आंतरिक गुहा में बहुत अधिक जगह होती है।साइड इलेक्ट्रिक बटन कंट्रोल बॉक्स है, कैविटी हाइड्रोलिक पंप स्टेशन, हाइड्रोलिक पाइपलाइन से सुसज्जित है, दाईं ओर पानी पंप और कूलिंग कटिंग फ्लुइड टैंक है;

2. बिस्तर।सीएनसी बैंड काटने का कार्य मशीन बिस्तर कच्चा लोहा से बना है और आधार पर तय किया गया है।बैंड काटने का कार्य मशीन स्तंभ एक बड़े और छोटे स्तंभ से बना है।आरा बीम के ऊपर और नीचे की गति का समर्थन करने और सटीक मार्गदर्शन सुनिश्चित करने के लिए बड़े गोलाकार स्तंभ का उपयोग आरा फ्रेम के लिए गाइड रेल के रूप में किया जाता है।छोटा स्तंभ एक सहायक कार्य है।, ताकि बैंड आरा ब्लेड के सामान्य काटने को सुनिश्चित किया जा सके;

3. ब्लेड गाइड डिवाइस देखा।आरा बीम की सपोर्ट प्लेट पर स्थापित बैंड आरा ब्लेड का गाइड डिवाइस बाएँ और दाएँ गाइड आर्म्स और गाइड हेड्स से बना होता है, और बाएँ और दाएँ गाइड आर्म्स दोनों डोवेटेल टेनन के साथ आगे बढ़ सकते हैं।



काम करने का सिद्धांत
सामग्री-उठाने और चलती फ्रेम में धुरी को उठाने के लिए मैन्युअल रूप से क्रेन का उपयोग करें, सामग्री-उठाने और चलती फ्रेम के उठाने वाले सिलेंडर को उठाएं, वर्कपीस को थोड़ा उठाएं, धुरी को बाएं और दाएं स्थानांतरित करने के लिए हैंडव्हील को घुमाएं, लंबाई समायोजित करें और धुरा का आकार सही काटने की स्थिति में, और काटने की स्थिति का पता लगाएं।पॉजिटिव के बाद, लिफ्टिंग और मूविंग मटेरियल फिलिंग सिलेंडर को उतारा जाता है, बाएं और दाएं वी-आकार के वीज़ को केंद्रित और क्लैंप किया जाता है, आरा मशीन आगे बढ़ती है, और आरा फ्रेम तेजी से उतरता है।काटने का कार्य पूरा होने के बाद, देखा फ्रेम तेजी से बढ़ता है, काटने का कार्य मशीन पीछे हटती है, बाएं और दाएं वी-आकार के दोषों को छोड़ दिया जाता है, धुरी को उठाने और चलती फ्रेम पर रखा जाता है, और सामग्री को मैन्युअल रूप से उठाए जाने के बाद, दूसरी सामग्री अगले चक्र में उठा लिया जाता हैले.



1.1 उपकरण का नाम

HD-400NC राउंड रॉड हाई स्पीड हॉरिजॉन्टल ज़िगज़ा सॉइंग यूनिट

1.2 डिवाइस का उपयोग

मुख्य रूप से एल्यूमीनियम सिल्लियों और एल्यूमीनियम मिश्र धातु की फसल के लिए उपयोग किया जाता है।

1.3 काटने का कार्य उत्पादों की विविधता और विशिष्टताओं

● मिश्र धातु प्रकार: 1 × × × -7 × × × श्रृंखला एल्यूमीनियम मिश्र धातु

1.4 काटने का कार्य इकाई की मुख्य विशेषताएं

सामग्री की खपत कम / काटने का कार्य दक्षता उच्च / परिचालन लागत कम / सुरक्षा सुरक्षा पूरी श्रृंखला / ऊर्जा की बचत।पर्यावरण संरक्षण

1.5 ऊर्जा मीडिया आवश्यकताएं और खपत

●ऊर्जा मीडिया की स्थिति

पावर: तीन चरण एसी पावर

वोल्टेज: एसी 380 वी ± 10%

आवृत्ति: 50 हर्ट्ज ± 2%

संपीड़ित हवा: सामान्य औद्योगिक संपीड़ित हवा

वायु दाब: 0.4 एमपीए ~ 0.6 एमपीए (उपकरण ही वायु स्रोत पहुंच बिंदु में दबाव विनियमन फ़िल्टर होता है)

हवाई यातायात: 3 वर्ग मीटर³/ एच

वायु गुणवत्ता: निस्पंदन और सुखाने

● उपकरण संचालन पर्यावरण आवश्यकताएं

उच्चतम परिवेश का तापमान: 45 डिग्री सेल्सियस

न्यूनतम परिवेश का तापमान: -10 डिग्री सेल्सियस

सापेक्षिक आर्द्रता: <67%

ऊर्जा और मीडिया की खपत (उपकरण के सामान्य संचालन के दौरान ऊर्जा और मीडिया की खपत तालिका 2-1 में दिखाई गई है)

तालिका 2-1 सिद्धांत द्वारा गणना की गई ऊर्जा और मीडिया खपत

क्रमांक	परियोजना विवरण	इकाई	उपभोग	उपयोग	टिप्पणी
1	बिजली	किलोवाट	40	बिजली की आपूर्ति	एसी 380V 50 हर्ट्ज
2	संपीड़ित हवा	एम 3 / एच	3	एंगुलर कूलिंग और एल्युमिनियम चॉपिंग के साथ देखा	आम तौर पर संपीड़ित हवा
3	ठंडा करने वाला तेल	एमएल / एच	40	देखा टेप ठंडा	Accu-चिकनाई ठंडा तेल



उपकरण के मुख्य तकनीकी पैरामीटर



क्रमांक	अधिकतम काटने की क्षमता	400 (मिमी)
1	सॉलर व्यास	700 x 2 राउंड (मिमी)
2	देखा गति	500 ~ 2000 मीटर / मिनट (परिवर्तनीय आवृत्ति गति)
3	चूरा फ़ीड गति	100 ~ 2000 मिमी / मिनट (काटने की सामग्री और विनिर्देशों के अनुसार समायोजित)
4	देखा टेप आकार मिमी	7050L × 34W × 1.1t (हार्ड मिश्र धातु देखा)
5	मोटाई काटना मिमी	2
6	ढलान लें	≤0.5 डिग्री
7	लंबाई फिक्सिंग सटीकता मिमी	± 1
8	काटने का कार्य फ्लैट मिमी . नहीं है	<± 0.5
9	देखा पट्टी जीवन एम2	50-150
10	सतह खुरदरापन देखा μm	50
1 1	काटने की दर सेमी2/ मिनट	500 ~ 1500 (काटने की दक्षता इकाई, इकाई समय के भीतर पार-अनुभागीय क्षेत्र को काटना)
12	शोर सूचकांक	≤ 85dB
13	देखा टेप प्रकार	सिंगल लेटे हुए हाइड्रोलिक टेंशनर / रिलैक्सेशन
14	मोड डालें	हाइड्रोलिक ड्राइव
15	कार्य अनुच्छेद जमीन की ऊंचाई	770mm



उपकरण निष्पादन मानक

धातु काटने की सामान्य तकनीकी स्थिति जीबी / टी 9061-2006

धातु काटने की वेल्डिंग के लिए सामान्य तकनीकी शर्तें जेबी / टी 9873-1999

क्षैतिज टेप देखा बिस्तर भाग 2 पैरामीटर्स JBT4318.2-2002

क्षैतिज टेप देखा बिस्तर भाग 3 शुद्धता परीक्षण JBT4318.3-2002

क्षैतिज टेप देखा बिस्तर भाग 4 तकनीकी शर्तें JBT4318.4-2002

धातु काटने हाइड्रोलिक सिस्टम जेबी / टी 10051-1999 . के लिए सामान्य तकनीकी स्थितियां

औद्योगिक मशीनरी और विद्युत उपकरण, सामान्य तकनीकी स्थितियों का पहला भाग जीबी / टी 5226.1

मशीन सुरक्षा सुरक्षा जीबी 16454

विद्युत प्रणाली जीबी 5226.1

उपकरण विभिन्न उपकरणों के सभी घटक और विभिन्न उपकरण सभी इकाइयाँ (Si) इकाइयाँ हैं;उपकरण के मुख्य घटकों में यांत्रिक, विद्युत और इलेक्ट्रॉनिक उपकरण शामिल हैं, त्रुटियों या आकस्मिक दुर्घटनाओं को होने वाले नुकसान को रोकने के लिए विश्वसनीय सुरक्षा गारंटी हैं।



डिवाइस संरचना और विशेषता विवरण

धातु काटने की सामान्य तकनीकी स्थिति जीबी / टी 9061-2006

धातु काटने की वेल्डिंग के लिए सामान्य तकनीकी शर्तें जेबी / टी 9873-1999

क्षैतिज टेप देखा बिस्तर भाग 2 पैरामीटर्स JBT4318.2-2002

क्षैतिज टेप देखा बिस्तर भाग 3 शुद्धता परीक्षण JBT4318.3-2002

क्षैतिज टेप देखा बिस्तर भाग 4 तकनीकी शर्तें JBT4318.4-2002

धातु काटने हाइड्रोलिक सिस्टम जेबी / टी 10051-1999 . के लिए सामान्य तकनीकी स्थितियां

औद्योगिक मशीनरी और विद्युत उपकरण, सामान्य तकनीकी स्थितियों का पहला भाग जीबी / टी 5226.1

मशीन सुरक्षा सुरक्षा जीबी 16454

विद्युत प्रणाली जीबी 5226.1

उपकरण विभिन्न उपकरणों के सभी घटक और विभिन्न उपकरण सभी इकाइयाँ (Si) इकाइयाँ हैं;उपकरण के मुख्य घटकों में यांत्रिक, विद्युत और इलेक्ट्रॉनिक उपकरण शामिल हैं, त्रुटियों या आकस्मिक दुर्घटनाओं को होने वाले नुकसान को रोकने के लिए विश्वसनीय सुरक्षा गारंटी हैं।





डिवाइस संरचना और विशेषता विवरण

उपकरण संरचना प्रोफ़ाइल:

उपकरण एक आरा टेप आरा, हाइड्रोलिक प्रणाली, एक आरा टेप शीतलन स्नेहन उपकरण, एक चिप संदेश उपकरण, एक सुरक्षा कवच, एक विद्युत और एक स्वचालन नियंत्रण प्रणाली, और इसी तरह से बना है।

3.1 देखा मशीन देखा

बेल्ट आरा एक आधार, एक आरा, एक आरा पहिया, एक संचरण भाग, एक फ़ीड प्रणाली, एक बिस्तर भाग, एक टेप तनाव तंत्र, एक हाथ और बाएँ और दाएँ गाइड व्हील तंत्र से बना होता है।

बेस और आरा भाग: ब्लेड को वेल्ड किया जाता है और स्टील शीट से उपचारित किया जाता है और वापस आग में उपचारित किया जाता है।भूतल सैंडब्लास्टिंग उपचार, सटीक मशीनिंग, अच्छी संरचना डिजाइन, सुंदर उपस्थिति;

सॉ व्हील सेक्शन: यह आयातित हार्ड एल्युमिनियम प्लेट (7075-T61) से बना होता है और समाप्त हो जाता है, और रिम को एक बैग वल्केनाइज्ड रबर से गुजारा जाता है।यह ऑपरेशन शोर को कम कर सकता है;आरा पहिया सुचारू रूप से संतुलन सुधार के साथ चल रहा है, सुचारू रूप से और लंबे जीवन को मोड़ रहा है।

ट्रांसमिशन सेक्शन: दातोंग वेरिएबल मोटर द्वारा संचालित, सिंक्रोनस चरखी संरचना द्वारा, शक्ति सक्रिय चरखी को प्रेषित की जाती है, और देखा बेल्ट उच्च गति ऑपरेशन है।संचरण क्षमता उच्च और स्थिर है।गति 500-2000 मीटर / मिनट है, गति सीमा बड़ी है, और एल्यूमीनियम मिश्र धातु के विभिन्न ग्रेड के आरी कट के लिए अनुकूलित किया जा सकता है;

फीड सिस्टम: फीड सिस्टम हाइड्रोलिक प्रेशर से संचालित होता है, और फीड स्पीड 0-2 मीटर / मिनट, स्टेपलेस स्पीड रेगुलेशन है।

सॉडो राइज़: लिफ्टिंग ऑर्बिट के रूप में डबल टिल्ट कॉलम और लीनियर स्लाइड स्ट्रक्चर का उपयोग करें, आरा टेप ड्राइव साइड पर टू-स्ट्रैंडेड गाइडेंस, और आरा बैंड टाइटिंग साइड सिंगल-स्ट्रैंड गाइड को अपनाता है।रैखिक स्लाइड HGW45 / HGW35 है।

बेड सेक्शन: बेड टेबल HT300 से बना है।देखा सामग्री के लिए पर्याप्त समर्थन प्रदान करने के अलावा, निश्चित पदों के एक सेट के लिए हाइड्रोलिक क्लैंप का एक सेट भी है, जिससे यह सुनिश्चित करने के लिए कि काटने का कार्य स्थिर है, यह सुनिश्चित करने के लिए काटने का कार्य सामग्री स्ट्रोक को परिभाषित करता है।

सॉ टेंशनिंग मैकेनिज्म: सॉ टेंशनिंग मैकेनिज्म हाइड्रोलिक ड्राइविंग द्वारा संचालित होता है, टेंशन वैल्यू को प्रदर्शित करने के लिए इलेक्ट्रिकल कनेक्शन प्रेशर गेज का उपयोग करके और एक टूटी हुई बैंड सुरक्षा होती है;

सॉबैंड गाइडिंग डिवाइस: सॉबैंड गाइड के बाएं और दाएं समूह का उपयोग करें।गाइड व्हील के प्रत्येक समूह में 4 समायोज्य गाइड रोलर्स संलग्न हैं, पहिया सामग्री मिश्र धातु संरचनात्मक स्टील (15CrMo) से बना है, सतह कार्बराइज्ड शमन, कठोरता 50-55 hrc, अच्छी तरह से पहनने के लिए प्रतिरोधी है, और पट्टी अनुभाग को पीसने के साथ इलाज किया जाता है, सुनिश्चित करना गाइड सटीकता इसके अलावा, आरा बैक में एक टंगस्टन स्टील की अंगूठी होती है, जो काटने के दौरान आरा टेप को पर्याप्त समर्थन प्रदान कर सकती है, और आरा टेप कंपन की प्रभावकारिता को कम कर सकती है।गाइड का मतलब फिक्स्ड आर्म और मूविंग आर्म पर लगाया जाता है, जिसे संरचना को समायोजित करने के लिए डिज़ाइन किया गया है, फिक्स्ड आर्मी को एक इंटीग्रल के रूप में डिज़ाइन किया गया है, जो स्लाइडर पर लगाया गया है, ताकि 2 कॉलम बेस और फिक्स्ड आर्मी आर्म के नीचे जुड़े हों, यह सुनिश्चित करने के लिए पर्याप्त समर्थन प्रदान करने के लिए स्थिर फ्रेम संरचना बनाएं कि काटने का कार्य अक्सर घट रहा है और कंपन को कम कर सकता है।

पूरी तरह से स्वचालित फीडिंग सिस्टम: फीडिंग बेड के साथ पूरी तरह से स्वचालित फॉर्म सॉइंग मशीन, फीडिंग बेड पर हाइड्रोलिक क्लैम्प के 1 समूह के साथ, फीडिंग के बाद, पैड क्लैम्पिंग सामग्री, हाइड्रोलिक सिलेंडर द्वारा अपने ट्रैक पर फीड क्लैंप चलाकर फीड फंक्शन और हो सकता है कई बार खिलाया।लाभ यह है कि पूरी तरह से स्वचालित फिक्सिंग अनियंत्रित है, मैन्युअल हस्तक्षेप की कोई आवश्यकता नहीं है।दोषपूर्ण सटीकता ± 1 मिमी।

3.2 हाइड्रोलिक सिस्टम

● सेवा वस्तु: आरा बैंड तनावग्रस्त है, इसमें देखा गया है, क्लैंपिंग, स्वचालित फीडिंग तंत्र है।

● मुख्य विशेषताएं:

स्वतंत्र पंप स्टेशन, केंद्रीकृत सोलनॉइड वाल्व नियंत्रण।

नली कनेक्शन के अलावा, स्टील पाइप जुड़ा हुआ है, और दबाव हानि प्रभावी रूप से कम हो जाती है।

● मुख्य तकनीकी पैरामीटर:

सिस्टम दबाव 7MPa

काम का दबाव

काम करने का माध्यम ISO46 एंटी-मिल हाइड्रोलिक तेल

कार्य तापमान 10 डिग्री सेल्सियस -55 डिग्री सेल्सियस

कूलिंग मोड विंड कूलर

शोर 80dB

3.3 देखा टेप शीतलन स्नेहन उपकरण

गैस-प्रकार के एयरोसोलिक कूलिंग डिवाइस को अपनाना।

यह मुख्य रूप से तेल टैंक, वायु पंप, नाड़ी नियंत्रक, नोजल, सोलनॉइड वाल्व, और इसी तरह से बना है।

डिवाइस को संपीड़ित हवा द्वारा संचालित करने के बाद, हवा और ठंडा तेल मिलाने के बाद, आरा बेल्ट के चूरा भाग का छिड़काव, सतह की सतह को तेल फिल्म बनाने के लिए, कट के दौरान उत्पन्न गर्मी को जल्दी से वितरित करता है, जिससे उच्च दक्षता सुनिश्चित होती है और सतह उच्च सटीकता।

2 विशेषताएं: वर्दी स्प्रे, अच्छा शीतलन प्रभाव, देखा प्रदर्शन में सुधार

आरा ब्लेड के उपयोगी जीवन में सुधार

काटने का कार्य सतह की चिकनाई में सुधार

चिप प्रणाली के पहनने को कम करें

ठंडा तेल एक पौधा निष्कर्षण, गैर विषैले और हानिरहित है

3.4 चिप संदेश देने वाला उपकरण

आरा मशीन का आंतरिक भाग एल्युमीनियम लेने और लिफ्ट से बाहर स्लाइड करने के लिए एक स्लाइडर का उपयोग करता है।

काटने का कार्य क्षेत्र शीट धातु मार्गदर्शन और सुरक्षा का उपयोग करता है, और आरी का कटा हुआ एल्यूमीनियम पेश किया जाता है

3.5 सुरक्षा सुरक्षा

● इंटीग्रल प्रोटेक्शन, एल्युमीनियम चॉपर्स और ऑयल मिस्ट स्पलैश प्रदूषण को रोकें।

ढाल से पहले और बाद में एक रखरखाव द्वार है, जो दैनिक रखरखाव और आरा बेल्ट के प्रतिस्थापन के लिए सुविधाजनक है।सभी रखरखाव दरवाजा बढ़ते सीमा स्विच, दरवाजा सभी पीएलसी आउटपुट बिजली की आपूर्ति खोलता है।उसी समय, अलार्म सिग्नल टच स्क्रीन पर प्रदर्शित होता है और संबंधित स्विच के अनुरूप होता है।

3.6 विद्युत और स्वचालन नियंत्रण प्रणाली

फ्लोर-स्टैंडिंग इलेक्ट्रिक कंट्रोल कैबिनेट, स्वतंत्र लोड और तत्काल स्टॉप पुष्टिकरण बटन

● नियंत्रण कैबिनेट पावर एसी: 380V / 50 हर्ट्ज तीन चरण 4 लाइन डीसी: 24V

उत्पादन प्रक्रिया पैरामीटर इनपुट के लिए प्रोसेस कंट्रोल और प्रोग्रामेबल ह्यूमन (HMI) इंटरफ़ेस करने के लिए प्रोग्रामेबल कंट्रोलर (PLC) का उपयोग करते हुए, मानव-मशीन इंटरफ़ेस में पैरामीटर सेटिंग्स, डेटा डिस्प्ले, महत्वपूर्ण डेटा पासवर्ड सुरक्षा, फॉल्ट अलार्म, फॉल्ट डिस्प्ले, ट्रबल डायग्नोसिस सुविधाएँ हैं।

डिवाइस में मैनुअल और स्वचालित नियंत्रण कार्य हैं।

डिवाइस का ऑपरेटिंग डिस्क बटन एक श्नाइडर बटन, वाटरप्रूफ, डस्टप्रूफ का उपयोग करता है, सिवाय इसके कि एक प्रतीकात्मक निर्देश है और रंग में प्रदर्शित होता है।

आरक्षित कंप्यूटर संचार पोर्ट।

इलेक्ट्रिक कंट्रोल बॉक्स (निविड़ अंधकार) के साथ पृथक्करण डिजाइन

7.5 उपकरण कार्य वातावरण: निम्नलिखित कार्य वातावरण में दीर्घकालिक स्थिरता के लिए मशीन टूल्स की आवश्यकता होती है।

7.5.1 पावर: एसी 380 वी ± 10%, 50 हर्ट्ज ± 1 हर्ट्ज।

7.5.2 परिवेश का तापमान: 5 ~ 40 डिग्री सेल्सियस।

7.5.3 सापेक्षिक आर्द्रता: <85%।

7.5.4 संपीड़ित हवा का दबाव: 0.5 ~ 0.8 एमपीए।

7.6 उपकरण सुरक्षा

7.17.1 उपकरण में अधिभार संरक्षण, व्यक्तिगत सुरक्षा उपकरण और आपातकालीन शटडाउन बटन होने चाहिए।

7.17.2 उपकरण बिना किसी विफलता के 16 घंटे से अधिक समय तक उपलब्ध रहना चाहिए।
