380V 3 चरण 50 हर्ट्ज स्टील कटिंग वर्टिकल बैंडसॉ थ्रोट डेप्थ 580mm

VH600 वर्टिकल बैंड सॉ की अधिकतम कटिंग थ्रोट डेप्थ 580mm . है

उपकरण अवलोकन
आदर्श: VH600 हाई स्पीड वर्टिकल बैंड सॉ
VH का मतलब हीनेडा कंपनी के वर्टिकल बैंड सॉइंग मशीन मॉडल से है।
600 काटने का कार्य मशीन की काटने की क्षमता का प्रतिनिधित्व करता है
अधिकतम काटने का कार्य ऊंचाई Φ400 मिमी;
अधिकतम काटने का कार्य चौड़ाई 600 मिमी;
गले की अधिकतम गहराई 580 मिमी है।
यदि कार्यक्षेत्र के दायरे में एक क्लैंप जोड़ा जाता है, तो विकर्ण काटने का प्रदर्शन किया जा सकता है।

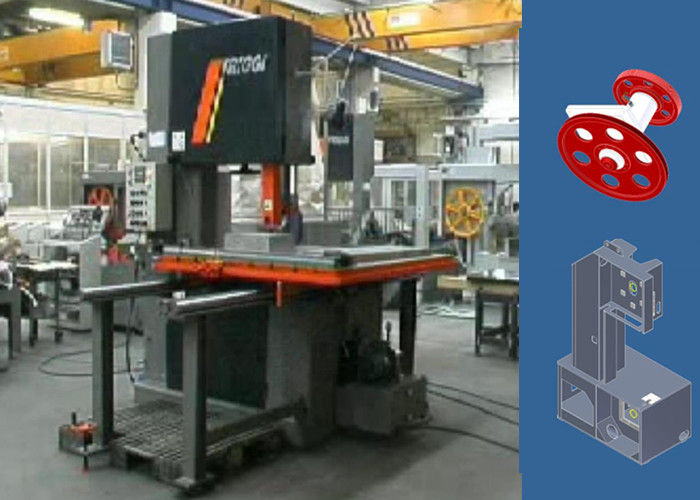

उपकरण प्रतिपादन

मुख्य तकनीकी पैरामीटर

उपकरण संरचना और विशेषताएं

बैंड आरा मुख्य रूप से एक आरा फ्रेम, एक आधार, एक आरा पहिया, एक संचरण भाग, एक आरा बेल्ट गाइड व्हील समूह, एक अपशिष्ट कन्वेयर, एक हाइड्रोलिक प्रणाली और एक विद्युत नियंत्रण प्रणाली से बना होता है।

ऊर्ध्वाधर बैंड के मुख्य भागों का विवरण VH600 . देखा
बैंड आरा मुख्य रूप से एक आरा फ्रेम, एक आरा पहिया, एक संचरण भाग, एक आरा बेल्ट गाइड व्हील समूह, एक अपशिष्ट कन्वेयर, एक हाइड्रोलिक प्रणाली और एक विद्युत नियंत्रण प्रणाली से बना होता है।

आरा व्हील वाला हिस्सा 7075T6 स्ट्रेच्ड एल्युमिनियम प्लेट से बना होता है, जो हार्ड एनोडाइज्ड होता है।प्रसंस्करण के बाद, इसे अच्छे प्रदर्शन, उच्च यांत्रिक गुणों के साथ गतिशील संतुलन द्वारा ठीक किया जाता है, और उच्च गति और उच्च तन्यता भार का सामना कर सकता है।

ट्रांसमिशन भाग सक्रिय चरखी को घुमाने के लिए TECO आवृत्ति रूपांतरण मोटर द्वारा संचालित होता है, जिससे आरा बेल्ट को उच्च गति से चलाने के लिए चलाया जाता है।मोटर के आउटपुट क्रांतियों को नियंत्रित करने के लिए आरा बेल्ट की गति को आवृत्ति कनवर्टर द्वारा समायोजित किया जाता है, और डिजिटल मीटर द्वारा प्रदर्शित किया जाता है।

आरा बेल्ट व्हील सेट बेयरिंग और की पार्ट बेयरिंग सभी NSK उत्पादों से बने हैं।

यात्रा स्विच का उपयोग यह पता लगाने के लिए किया जाता है कि क्या तनाव असामान्य है, और असामान्यता असामान्य होने पर मशीन स्वचालित रूप से बंद हो जाएगी।पैसिव व्हील इलेक्ट्रोमैग्नेटिक ब्रेक को अपनाता है।जब असामान्यता होती है, तो आरा व्हील के रोटेशन को नियंत्रित करने के लिए स्थिर दबाव ब्रेक डिस्क पर कार्य करता है।

हाइड्रोलिक भाग एक स्वतंत्र पंप स्टेशन को गोद लेता है और एक केंद्रीकृत सोलनॉइड वाल्व द्वारा नियंत्रित होता है।सोलनॉइड वाल्व सभी ताइवान उत्पादों से बने होते हैं।उन हिस्सों को छोड़कर जिन्हें होसेस से जोड़ा जाना चाहिए, वे सभी दबाव के नुकसान को प्रभावी ढंग से कम करने के लिए स्टील पाइप से जुड़े हुए हैं।

आरा मशीन का संचरण तंत्र कंपन को कम करने के लिए ठीक संतुलित और सही है और यह सुनिश्चित करता है कि आरा बेल्ट को तोड़ना आसान नहीं है।
आरा बैंड का गाइड भाग क्लैंपिंग रोलर्स को गोद लेता है, एक सेट शीर्ष पर और दूसरा, रोलर्स मिश्र धातु इस्पात से बने होते हैं, और उच्च परिशुद्धता और अच्छे पहनने के प्रतिरोध के साथ सतह नाइट्राइडिंग उपचार के बाद सटीक जमीन होते हैं।
अपशिष्ट कन्वेयर के ड्राइविंग रोलर को सामान्य उपयोग के दौरान कोई टूट-फूट सुनिश्चित करने के लिए एक ठोस शाफ्ट के साथ डिज़ाइन किया गया है;रोलर बेयरिंग एल्यूमीनियम चिप्स के प्रवेश से बचने और सेवा जीवन में सुधार करने के लिए दो तरफा सीलबंद असर को अपनाता है।

हीनेडा सेवा
अनुबंध उपकरण द्वारा उत्पादित उत्पादों के लिए, हंटियन उपकरण स्वीकृति अवधि के दौरान उपकरण की गुणवत्ता की पहचान और परीक्षण करने के लिए ग्राहक के साथ सहयोग करेगा।
भागों के गोदाम की स्थापना।
इन-प्लांट सेवा परिचय
नियमित नि:शुल्क वापसी यात्रा सेवा
पूर्ण टर्नकी परियोजना (प्रक्रिया, प्रबंधन, रखरखाव, प्रशिक्षण, उत्पादन)
तीन-स्तरीय रखरखाव प्रणाली स्थापित करें।
मुफ्त सॉफ्टवेयर अपग्रेड सेवा।
प्रारंभिक निर्माण योजनाओं के लिए प्रस्ताव।

समग्र उपकरणों की विद्युत, गैस और हाइड्रोलिक आवश्यकताएं

बिजली के भागों
विद्युत घटक ब्रांड 5
इलेक्ट्रॉनिक नियंत्रण घटक: ओमरोन या श्नाइडर
विद्युत स्थापना आवश्यकताएँ
(1) संपूर्ण लाइन नियंत्रण से जुड़ने के लिए आरक्षित संचार इंटरफ़ेस।
(2) सभी नॉन-फिक्स्ड लाइनों के लिए लचीली डिज़ाइन की आवश्यकता होती है।
(3) त्वरित परिवर्तन के लिए यांत्रिक भागों का विद्युत कनेक्शन प्लग करने योग्य होना चाहिए।
(4) तारों को ट्रंकिंग में बांधा जाना चाहिए।
(5) क्षति से बचने के लिए तारों को पूरी तरह से संरक्षित किया जाना चाहिए।
(6) स्टार्टर और तारों को प्लग के रूप में जोड़ा जाना चाहिए।

नियंत्रण प्रणाली आवश्यकताएँ
(1) उपकरण में कम से कम मैनुअल ऑपरेशन मोड और स्वचालित ऑपरेशन मोड होना चाहिए।
(2) उपकरण के टकराने से बचने के लिए चलते हुए हिस्सों को एक दूसरे से बचाना चाहिए।
(3) उपकरण विफलताओं को शब्दों में प्रदर्शित किया जाना चाहिए।
(4) ऑपरेशन उपकरण को एक ऑपरेशन पैनल से लैस करने की आवश्यकता है।
(5) यूजर इंटरफेस टेक्स्ट में प्रदर्शित होता है।
(6) ऑपरेशन मोड को कुंजी ऑपरेशन स्विच द्वारा समायोजित किया जाना चाहिए।
(7) उत्पाद परीक्षण चक्र या उपकरण चक्र कार्यक्रम द्वारा समायोज्य है और उपकरण ऑपरेटर द्वारा पुष्टि की जाती है।

हवाई पथ आवश्यकताएँ
वायु प्रणाली घटकों के लिए ब्रांड आवश्यकताएं
ताइवान येड रोड अवयव
वायु प्रणाली स्थापना आवश्यकताएँ
(1) त्वरित परिवर्तन का एहसास करने वाले यांत्रिक घटकों के वायवीय घटकों के बीच संबंध प्लग करने योग्य होना चाहिए।
(2) पाइपलाइनों को पाइप के खांचे में बंडलों में रखा जाना चाहिए।
(3) नुकसान से बचने के लिए गैस पाइपलाइन को पूरी तरह से संरक्षित किया जाना चाहिए।
(4) वायु वाल्व को नियंत्रण कैबिनेट में नहीं रखा जा सकता है और इसे आसानी से सुलभ स्थिति में रखा जाना चाहिए।
(5) स्थापना के बाद वायु पथ में रिसाव की अनुमति नहीं है।
(6) यहां तक ​​​​कि अगर केवल 4.5 बार वायु आपूर्ति है, तो वायवीय प्रणाली को सभी कार्यों का एहसास होना चाहिए।

हाइड्रोलिक सिस्टम दबाव
हाइड्रोलिक सिस्टम स्थापना आवश्यकताएँ
(1) यांत्रिक भागों के हाइड्रोलिक कनेक्टर जो त्वरित परिवर्तन का एहसास करते हैं, उन्हें त्वरित कनेक्टर्स से लैस करने की आवश्यकता होती है।मोल्ड परिवर्तन प्रक्रिया के दौरान, हाइड्रोलिक पाइप को डिप्रेसुराइज़ किया जाना चाहिए।
(2) हाइड्रोलिक होज़ डिज़ाइन किए गए हैं ताकि गतिविधि के दौरान घर्षण न हो।यदि इसे टाला नहीं जा सकता है, तो हाइड्रोलिक होसेस के लिए उचित सुरक्षा उपाय किए जाने चाहिए।
(3) हाइड्रोलिक सिस्टम पाइपलाइन भाग को रिसाव की अनुमति नहीं है।
(4) हाइड्रोलिक नली को किसी भी संभावित नुकसान से बचें।
(5) हाइड्रोलिक वाल्व को विद्युत नियंत्रण कैबिनेट में नहीं रखा जा सकता है और इसे आसानी से सुलभ स्थिति में रखा जाना चाहिए।
(6) हाइड्रोलिक स्टेशन को हाइड्रोलिक सिद्धांत के अनुसार तेल स्तर संकेतक, फिल्टर, संकेतक और दबाव गेज से सुसज्जित किया जाना चाहिए।इसके अलावा, शट-ऑफ डिवाइस जो शटडाउन के दौरान हाइड्रोलिक सिस्टम को बंद कर देता है, संसाधनों को बचाने के लिए आवश्यक है;और एक स्वचालित शट-ऑफ फ़ंक्शन जब तेल का स्तर अपर्याप्त होता है।
(7) तेल तापमान शीतलन समारोह प्रदान करें

सामान्य प्रश्न

प्रश्न: क्या आप निर्माता हैं?
ए: हां, हमारे पास अपना कारखाना है और हम प्रतिस्पर्धी मूल्य पर प्रत्यक्ष बिक्री का वादा करते हैं।किसी भी समय हमारे कारखाने का दौरा करने के लिए आपका स्वागत है।

प्रश्न: क्या मुझे अपनी आवश्यकताओं के अनुसार मशीन मिल सकती है?
ए: ज़रूर। हम OEM और ODM स्वीकार करते हैं।

प्रश्न: मैं पहली बार इस तरह की मशीन का उपयोग कर रहा हूं, क्या यह आसान काम है?
ए: गाइड वीडियो हैं जो दिखाते हैं कि मशीन का उपयोग कैसे करें और अंग्रेजी निर्देश पुस्तिका आपको मशीन के साथ भेजती है।यदि अभी भी कोई प्रश्न है, तो हम आपके लिए तब तक निःशुल्क प्रोफेसनल गाइड प्रदान करेंगे जब तक कि आप मशीन का अच्छी तरह से उपयोग नहीं कर लेते।

यदि आपको वह मशीन नहीं मिली जिसकी आपको आवश्यकता है, तो हमसे भी संपर्क करने में संकोच न करें।हम आपको सबसे अच्छा सुझाव देने की पूरी कोशिश करेंगे।
