HEINEDA इंडस्ट्रियल वर्टिकल बैंडसॉ मशीन सॉइंग थ्रोट डेप्थ 580mm VH500

VH500 हाई-स्पीड वर्टिकल बैंड सॉइंग मशीन सॉइंग थ्रोट डेप्थ 580mm

उपकरण संरचना और विशेषताएं

बैंड आरा मुख्य रूप से एक आरा फ्रेम, एक आधार, एक आरा पहिया, एक संचरण भाग, एक आरा बेल्ट गाइड व्हील समूह, एक अपशिष्ट कन्वेयर, एक हाइड्रोलिक प्रणाली और एक विद्युत नियंत्रण प्रणाली से बना होता है।

उपकरण अवलोकन

सटीक काटने का कार्य मशीन योजना आपूर्तिकर्ता के रूप में जाना जाता है, हेनेडा पारंपरिक उपकरण, अर्ध-ऑटोकंट्रोल मशीनरी से स्वचालित डिजिटल नियंत्रण मशीनरी तक विकसित हुआ है और इसके पास 100 से अधिक प्रकार के स्व-शोध और विकसित उपकरण हैं।एल्यूमीनियम की सटीक काटने की मशीन के निर्माण में, हेनेडा उत्पादों ने चीन के मुख्य भूमि बाजार में विमानन, सैन्य और नागरिक उपकरण निर्माताओं के एक बैच से मान्यता प्राप्त की है।
आदर्श: VH500 हाई स्पीड वर्टिकल बैंड सॉ
VH का मतलब हीनेडा कंपनी के वर्टिकल बैंड सॉइंग मशीन मॉडल से है।
500 काटने का कार्य मशीन की काटने की क्षमता का प्रतिनिधित्व करता है
अधिकतम काटने का कार्य ऊंचाई Φ400 मिमी;
अधिकतम काटने का कार्य चौड़ाई 500 मिमी;
गले की अधिकतम गहराई 580 मिमी है।
यदि कार्यक्षेत्र के दायरे में एक क्लैंप जोड़ा जाता है, तो विकर्ण काटने का प्रदर्शन किया जा सकता है।

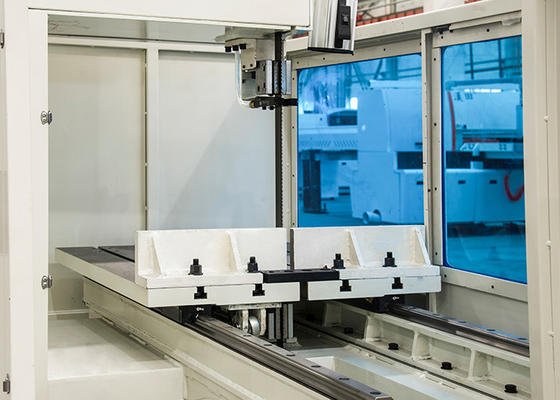

उपकरण प्रतिपादन

मुख्य तकनीकी पैरामीटर

ऊर्ध्वाधर बैंड के मुख्य भागों का विवरण VH500 . देखा
बैंड आरा मुख्य रूप से एक आरा फ्रेम, एक आरा पहिया, एक संचरण भाग, एक आरा बेल्ट गाइड व्हील समूह, एक अपशिष्ट कन्वेयर, एक हाइड्रोलिक प्रणाली और एक विद्युत नियंत्रण प्रणाली से बना होता है।

आरा व्हील वाला हिस्सा 7075T6 स्ट्रेच्ड एल्युमिनियम प्लेट से बना होता है, जो हार्ड एनोडाइज्ड होता है।प्रसंस्करण के बाद, इसे अच्छे प्रदर्शन, उच्च यांत्रिक गुणों के साथ गतिशील संतुलन द्वारा ठीक किया जाता है, और उच्च गति और उच्च तन्यता भार का सामना कर सकता है।

ट्रांसमिशन भाग सक्रिय चरखी को घुमाने के लिए TECO आवृत्ति रूपांतरण मोटर द्वारा संचालित होता है, जिससे आरा बेल्ट को उच्च गति से चलाने के लिए चलाया जाता है।मोटर के आउटपुट क्रांतियों को नियंत्रित करने के लिए आरा बेल्ट की गति को आवृत्ति कनवर्टर द्वारा समायोजित किया जाता है, और डिजिटल मीटर द्वारा प्रदर्शित किया जाता है।

आरा बेल्ट व्हील सेट बेयरिंग और की पार्ट बेयरिंग सभी NSK उत्पादों से बने हैं।

यात्रा स्विच का उपयोग यह पता लगाने के लिए किया जाता है कि क्या तनाव असामान्य है, और असामान्यता असामान्य होने पर मशीन स्वचालित रूप से बंद हो जाएगी।पैसिव व्हील इलेक्ट्रोमैग्नेटिक ब्रेक को अपनाता है।जब असामान्यता होती है, तो स्थिर दबाव आरा चक्र के रोटेशन को नियंत्रित करने के लिए ब्रेक डिस्क पर कार्य करता है।

हाइड्रोलिक भाग एक स्वतंत्र पंप स्टेशन को गोद लेता है और एक केंद्रीकृत सोलनॉइड वाल्व द्वारा नियंत्रित होता है।सोलनॉइड वाल्व सभी ताइवान उत्पादों से बने होते हैं।उन हिस्सों को छोड़कर जिन्हें होसेस से जोड़ा जाना चाहिए, वे सभी दबाव के नुकसान को प्रभावी ढंग से कम करने के लिए स्टील पाइप से जुड़े हुए हैं।

आरा मशीन का संचरण तंत्र कंपन को कम करने के लिए ठीक संतुलित और सही है और यह सुनिश्चित करता है कि आरा बेल्ट को तोड़ना आसान नहीं है।

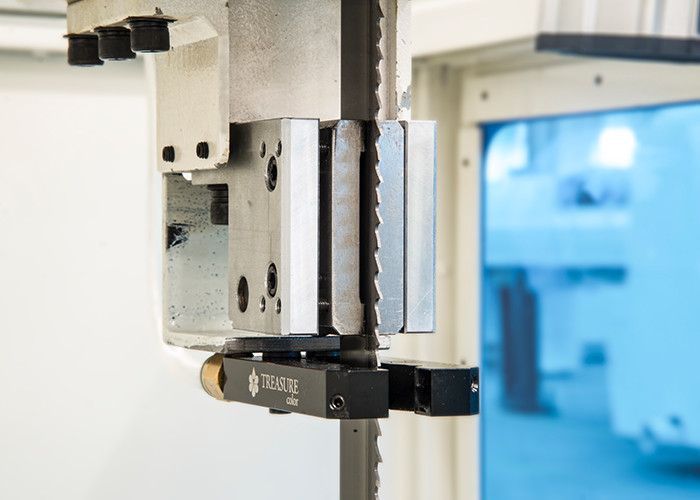

आरा बैंड का गाइड हिस्सा क्लैंपिंग रोलर्स को गोद लेता है, एक सेट शीर्ष पर और दूसरा, रोलर्स मिश्र धातु इस्पात से बने होते हैं, और उच्च परिशुद्धता और अच्छे पहनने के प्रतिरोध के साथ सतह नाइट्राइडिंग उपचार के बाद सटीक जमीन होते हैं।
अपशिष्ट कन्वेयर के ड्राइविंग रोलर को सामान्य उपयोग के दौरान कोई टूट-फूट सुनिश्चित करने के लिए एक ठोस शाफ्ट के साथ डिज़ाइन किया गया है;रोलर बेयरिंग एल्यूमीनियम चिप्स के प्रवेश से बचने और सेवा जीवन में सुधार करने के लिए दो तरफा सीलबंद असर को अपनाता है।

हीनेडा सेवा
अनुबंध उपकरण द्वारा उत्पादित उत्पादों के लिए, हंटियन उपकरण स्वीकृति अवधि के दौरान उपकरण की गुणवत्ता की पहचान और परीक्षण करने के लिए ग्राहक के साथ सहयोग करेगा।
भागों के गोदाम की स्थापना।
इन-प्लांट सेवा परिचय
नियमित नि:शुल्क वापसी यात्रा सेवा
पूर्ण टर्नकी परियोजना (प्रक्रिया, प्रबंधन, रखरखाव, प्रशिक्षण, उत्पादन)
तीन-स्तरीय रखरखाव प्रणाली स्थापित करें।
मुफ्त सॉफ्टवेयर अपग्रेड सेवा।
प्रारंभिक निर्माण योजनाओं के लिए प्रस्ताव।

कई पेटेंट प्रमाण पत्र प्राप्त किए
