उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| वॉकिंग इन्वर्टर मोटर: | 1.5 किलोवाट | स्वचालित खिला मोटर: | एसी 3KW |
|---|---|---|---|
| वोल्टेज: | 380 वी / 50 हर्ट्ज | स्ट्रॉस ने व्यास देखा: | Ø460 मिमी |
| मुख्य देखा गति: | 4000 आर / मिनट | लाभ: | स्वचालित फीडिंग, स्वचालित स्थिति |
| प्रमुखता देना: | उच्च परिशुद्धता सीएनसी काटने की मशीन,एल्यूमीनियम प्लेट सीएनसी काटने की मशीन,सीएनसी बैंड उच्च परिशुद्धता आरी |
||

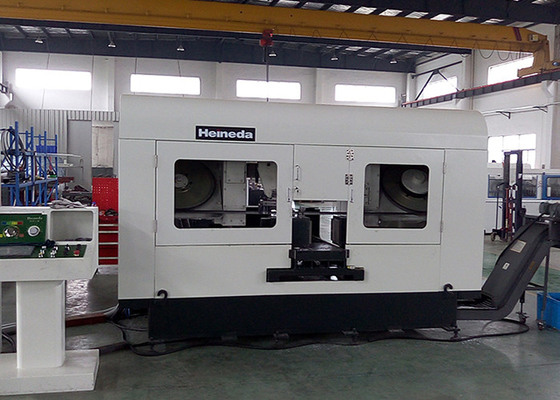

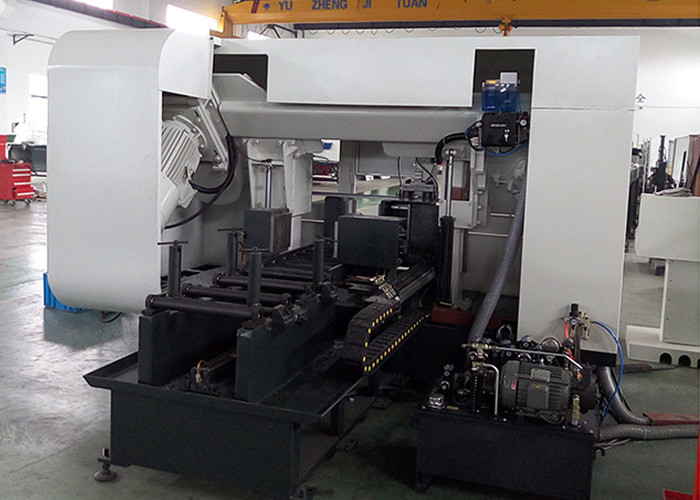

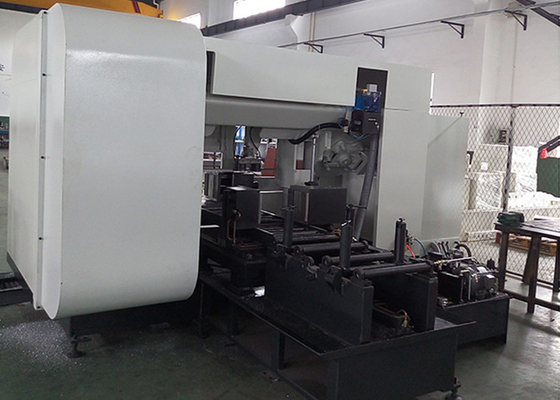

HL-12BNC उच्च परिशुद्धता सीएनसी एल्यूमीनियम प्लेट काटने की मशीन
उच्च परिशुद्धता काटने वाली HL-12BNC एल्यूमिनियम प्लेट काटने की मशीन
विवरण
एल्यूमीनियम प्लेट काटने की मशीन, अक्ष प्रणाली, सीएनसी स्वचालित काटने, स्वचालित काटने और काटने का एहसास कर सकते हैं, जटिल आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है
मॉडल: HL-12BNC कंप्यूटर एल्यूमीनियम प्लेट काटने की मशीन
▲ एचएल हेनेडा में एल्यूमीनियम प्लेट काटने की मशीन के मॉडल का प्रतिनिधित्व करता है।
▲ 12 एल्यूमीनियम प्लेट काटने की मशीन के आकार का प्रतिनिधित्व करता है, 12 को 3800 मिमी देखा जा सकता है।
▲ बीएनसी पूरी तरह से स्वचालित मॉडल के लिए इस एल्यूमीनियम प्लेट काटने की मशीन का प्रतिनिधित्व करता है।
तकनीकी विशिष्टताएँ और पैरामीटर
| नमूना | एचएल-12बीएनसी | |
| कतरन लंबाई | 3800 मिमी | |
| काटने की क्षमता | फसल की चौड़ाई | 3800 मिमी |
| अधिकतम काटने की ऊंचाई | 120 मिमी | |
| अधिकतम आरा ब्लेड उजागर ऊँचाई | 125 मिमी | |
| मुख्य आरा मोटर | 15 किलोवाट | |
| पट्टी | स्ट्रस्ट आरी व्यास | Ø460मिमी |
| मुख्य आरा शाफ़्ट व्यास | Ø 38 मिमी | |
| मुख्य आरा गति | 4000 आर / मिनट | |
| काटना | चलने वाली इन्वर्टर मोटर | 1.5 किलोवाट |
| अग्रिम गति | त्वरित 9 मी/मिनट | |
| पीछे की गति | त्वरित 17 मी/मिनट | |
| स्वचालित फीडिंग मोटर | एसी 3 किलोवाट | |
| हवा का दबाव | ≥5.0 किग्रा/सेमी2 | |
| जमीन की ऊंचाई से वर्करूम | 1130 मिमी | |
| मशीन उपकरण का आकार (लंबाई × चौड़ाई × ऊंचाई) | 7100 × 7700 × 1980 | |
| वोल्टेज | 380V / 50Hz | |
यांत्रिक विशेषताएं
▲ टच-स्टाइल ऑपरेशन स्क्रीन:
1. 10 इंच ऑपरेशन स्क्रीन को टच करें।
2. वैकल्पिक रूप से, कार्यक्षेत्र के कई सेट सेट किए जा सकते हैं, जो हैंडओवर के लिए सुविधाजनक है।
3. गाइड इनपुट फ़ंक्शन।
4. दोष स्व-पहचान कार्य।
▲ कार्य क्लिप सीट:
1. वर्क क्लैंप की दो तरफ की बेड रेल वेल्डिंग स्टील बीम से बनी होती है, और गियर और राफ्ट ड्राइव को गियर और टूथ रो ड्राइव के साथ चढ़ाया जाता है, जबकि हार्ड क्रोम रेल और दूसरी तरफ चढ़ाया जाता है, और चुंबकीय शासक दोहरे अनुपात में एक सटीक डिग्री तक पहुंचता है।कटौती और 2 किलोवाट दैनिक सर्वो मोटर परिशुद्धता और तेज़ ड्राइव स्थिति के साथ, अधिकतम गति 6 मीटर प्रति मिनट तक पहुंच जाती है।
▲ दबाव किरण संरचना:
1. इंटीग्रल प्रेशर बीम संरचना, गियर स्ट्रिप और सिलेंडर मिलान को अपनाएं, रोलिंग बीम को समान रूप से चलाएं, और कट सेंटर लाइन के दोनों किनारों पर दबाव समान रूप से वितरित किया जाता है, और दबाव से बचने के लिए स्ट्रिप को प्रेशर बीम के नीचे स्थापित किया जाता है। क्षतिग्रस्त कार्य की सतह को दबाएं, दबाएं, सटीक काटने की गुणवत्ता सुनिश्चित करें।
▲ देखा:
1. ऊपरी और निचले समानांतर रैखिक स्लाइड रेल को अपनाएं, काटने की क्रिया की इंटरलॉकिंग को प्रभावी ढंग से कम करें, विशाल गति की चिकनाई को बढ़ाएं, और सर्वोत्तम कट लाइन सटीकता प्राप्त करने के लिए गति के शिफ्ट शेकिंग को प्रभावी ढंग से कम करें।
2. मुख्य आरा मोटर 20HP (15 किलोवाट), विशाल स्कूटर स्पीड रिड्यूसर और सटीक गियर टूथ रो ड्राइव के साथ 2HP (1.5 किलोवाट) चर आवृत्ति मोटर का उपयोग करता है, मुख्य आरा तेल सिलेंडर के साथ है, इसलिए आरा अधिक शक्तिशाली है, पारंपरिक चेन ड्राइव से परहेज करते हुए ट्रक को देखा, निचोड़ना आदि उत्पन्न हुआ।
3. सॉइंग कटिंग पोजिशनिंग प्रोग्राम चौड़ाई संपादन सेटिंग्स से क्रॉप करना शुरू कर सकती है।
4. एक चौकोर टैंक जोड़ को काटने के कार्य के तहत निपटाया जाता है, और एक दूसरे को कवर करने के लिए फिल्म के दो किनारे होते हैं, कट के अंत तक विस्तारित होते हैं, यह सुनिश्चित करने के लिए कि धूल टैंक उच्चतम धूल सामूहिक प्रभाव तक पहुंचता है।
5. काटने का कार्य 6 मीटर प्रति मिनट तक कटता है, और पीछे 7 मीटर प्रति मिनट तक पहुंचता है, और काम की ऊंचाई पैनल घुंडी द्वारा समायोजित नहीं की जाती है, और काटने के समय काटने की गति को बदला जा सकता है।उपयोगकर्ता अपनी प्राथमिकता आवश्यकताओं को अपनी प्रकृति से भिन्न समायोजित कर सकते हैं।
▲ मुख्य तालिका:
मुख्य वर्कशीट भी एक फ्लोटिंग टेबल है।कॉपर एयर ड्रम को कोलाइडल क्रोम प्लेटिंग के पैनल पर लगाया जाता है।जब स्थायित्व बढ़ता है, तो श्रमिकों की कार्यकुशलता में भी सुधार होता है।
▲ क्रॉसिंग पंजे:
1. कार्य क्लिप की संख्या मानक विन्यास: 12 समर्थन क्लिप।
2. प्रत्येक जाम एक लीवर विधि के साथ एक सिलेंडर से सुसज्जित है, और जब यह काम करने वाली वस्तु को खींचता है, तो यह सुनिश्चित करना संभव है कि काम करने वाली सामग्री शीट को जकड़ लेती है।
▲ धूलरोधक
सेगमेंटल डस्टप्रूफ टुकड़े पारदर्शी प्लास्टिक शीट का उपयोग करते हैं जो धूल के निर्वहन को प्रभावी ढंग से रोक सकते हैं और सुरक्षा संरक्षण प्राप्त कर सकते हैं।
▲ इलेक्ट्रॉनिक नियंत्रण बॉक्स कॉन्फ़िगरेशन:
1. सभी इलेक्ट्रॉनिक हिस्से ताइवान में खरीदे जाते हैं।
2. सर्वो मोटर और सर्वो ड्राइव जापानी पैनासोनिक हैं।
3. इन्वर्टर ताइवान का अंग्रेजी वारिटैटन है।
4. इलेक्ट्रॉनिक भागों को शीतलन प्रणाली की बिल्कुल भी आवश्यकता नहीं है, लोकप्रिय इलेक्ट्रॉनिक भागों के लिए, धूल के आक्रमण की चिंता किए बिना बाजार से प्रतिस्थापन खरीद सकते हैं, जब तक कि इसे नियमित रूप से साफ किया जाता है।
▲ बिजली की आपूर्ति:
1. बिजली आपूर्ति औद्योगिक के लिए तीन चरण की आपूर्ति है, जिसका वोल्टेज 380V / 50Hz है।
▲ वायुदाब आपूर्ति:
1. वायु दाब को 5 ~ 6 किग्रा/सेमी तक उपयोग करें
▲ धूल भरा:
1. आपूर्तिकर्ता एक स्क्रैपर टेंडेम प्रणाली प्रदान करता है और चिप्स सुनिश्चित करने के लिए इसे आरा मशीन के साथ-साथ स्थापित किया जाता है।
2. ▲ मानक उपकरण:
1. सोल्डेन सॉ ब्लेड: कार्बाइड सॉ ब्लेड (एल्यूमीनियम प्लेट विशेष)।
2. वर्कक्लिप: 12.
3. फ्लोटिंग फीडस्टॉक: 1520 मिमी x 500 मिमी x 3.
4. टूलबॉक्स में टूल 1 समूह होता है।
5. मशीन में मुख्य आरा मोटर की व्यवस्था की गयी है।
स्पेयर पार्ट्स
| क्रमिक संख्या | नाम | विनिर्देश | टुकड़ों की संख्या | टिप्पणी |
| 1 | षट्कोण रिंच (भीतर) | 1 सेट | ||
| 2 | पेचकश (शब्द + क्रॉस) | 1 सेट | ||
| 3 | रिंच खोलें | 17-19 19-22 | 2 | |
| 4 | समायोज्य रिंच | 250 मिमी | 1 | |
| 5 | ग्राउंड स्क्रू और पैड | 1 सेट | ||
| 6 | फ्यूज | 10 | ||
| 7 | मक्खन | 1 | ||
| 8 | नापने का फ़ीता | 5 मी | 1 | |
| 9 | बटर गन | 100सीसी | 1 | |
| 10 | उपयोगकर्ता का मार्गदर्शन | 1 | ||
| 11 | आरी का ब्लेड | 460*38*4.0*60टी | 1 |
फर्श पर कब्ज़ा
HL-12BNC यांत्रिक आंशिक आसान हानि सूची और उपभोग्य वस्तुएं
| क्रमिक संख्या | प्रोडक्ट का नाम | विशिष्टताएँ/मॉडल | मूल | इकाई | मात्रा | टिप्पणी | |||||
| 1 | बहु कील | पीएल1574 | घरेलू उत्पादन | 根 | 1 | ||||||
| 2 | बेन्नार | IA-19 (स्टेनलेस स्टील बॉल) | घरेलू उत्पादन | 个 | 192 | ||||||
| 3 | आरी का ब्लेड | Ø460 * Ø38.0 * 4.0, 60 दांत | घरेलू उत्पादन | 片 | 1 | ||||||
| 4 | सिलेंडर से बचो | डु63*50 | आयात | 只 | 12 | ||||||
| 5 | धूलरोधी बैरल | एसडीए32*75 | आयात | 只 | 2 | ||||||
| 6 | हुड सिलेंडर दबाना | डु80*150 | आयात | 只 | 2 | ||||||
| 7 | सहायक फ्लोटिंग सिलेंडर | जेजी63*10 | आयात | 只 | 24 | ||||||
| 8 | स्पिंडल बेयरिंग | 6209zz | आयात | 只 | 3 | ||||||
| 9 | वॉकिंग व्हील बेयरिंग को खिलाना | 62/22 | आयात | 只 | 3 | ||||||
| 10 | फ़ीड साइड गाइड व्हील बेयरिंग | 6002 | आयात | 只 | 3 | ||||||
| 11 | हाइड्रोलिक तेल | 46# एंटी-मिलिंग हाइड्रोलिक तेल | घरेलू उत्पादन | एल | 40 | ||||||
| 12 | शीतलक | सूक्ष्म चिकनाई तेल | आयात | गैलन | 1 | ||||||
HL-12BNC आसान हानि सूची और उपभोग्य सामग्रियों का इलेक्ट्रॉनिक रूप से नियंत्रित हिस्सा
| क्रमिक संख्या | नाम | इकाई | मात्रा | नमूना | ब्रैंड | ||||||||
| 1 | पलटनेवाला | पीसी | 1 | CHF100A 18.5KW | InVt | ||||||||
| 2 | गति डिटेक्टर | पीसी | 1 | सीडी33-250एन (पी)-422 | ऑप्टेक्स | ||||||||
| 3 | नियंत्रण ट्रांसफार्मर | पीसी | 1 | एनएसके-1.0 एसी380/220/3पी/8.0केवीए | चिंत | ||||||||
| 4 | बिजली की आपूर्ति बदलना | पीसी | 1 | एस-200-24 8.3ए | मिंग वेई | ||||||||
| 5 | बिजली की आपूर्ति बदलना | पीसी | 1 | एनईएस-15-5 3ए | मिंग वेई | ||||||||
| 6 | फ्यूज | पीसी | 1 | फ्यूज-6ए | फ्यूज बॉक्स | ||||||||
| 7 | मध्यवर्ती रिले सॉकेट | पीसी | 15 | RXZE1M2C | श्नाइडर | ||||||||
| 8 | मध्यवर्ती रिले | पीसी | 15 | RXM2CB2BD | श्नाइडर | ||||||||
| 9 | गर्म अधिभार रिले | पीसी | 1 | LRD07C 1.6 ~ 2.5A | श्नाइडर | ||||||||
| 10 | गर्म अधिभार रिले | पीसी | 1 | एलआरडी12सी 5.5 ~ 8ए | श्नाइडर | ||||||||
| 11 | विद्युत चुम्बकीय संपर्ककर्ता | पीसी | 1 | LC1D40M7C AC220V | श्नाइडर | ||||||||
| 12 | विद्युत चुम्बकीय संपर्ककर्ता | पीसी | 1 | LC1D18M7C AC220V | श्नाइडर | ||||||||
| 13 | विद्युत चुम्बकीय संपर्ककर्ता | पीसी | 2 | LC1D09M7C AV220V | श्नाइडर | ||||||||
| 14 | पावर सर्किट ब्रेकर | पीसी | 1 | EZD100E3100N | श्नाइडर | ||||||||
| 15 | निकटता स्विच | पीसी | 12 | PM12-04N | Fotk | ||||||||
| 16 | पावर स्विच लॉक | पीसी | 1 | एक्सबी-बीजी21सी | श्नाइडर | ||||||||
| 17 | पावर संकेतक | पीसी | 1 | XB2 BVM1C AC220V | श्नाइडर | ||||||||
| 18 | लाइट के साथ रन बटन | पीसी | 1 | XB2 BW33B1C (हरा) DC24V | श्नाइडर | ||||||||
| 19 | पीला फ्लैट बटन | पीसी | 1 | XB2-BA51C (1NO) | श्नाइडर | ||||||||
| 20 | आपातकालीन बटन | पीसी | 2 | XB2BS542C (1NC) | श्नाइडर | ||||||||
| 21 | टैप स्पीड पोटेंशियोमीटर देखा | पीसी | 1 | मेक्सिक0 | B0urns | ||||||||
| 22 | बेदाग चमक | पीसी | 2 | एसजेडएल-803/150 | AXIAL | ||||||||
