उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| शोर सूचकांक: | ≤ 85 डीबी | विशेषताएँ: | काटने की दक्षता उच्च |
|---|---|---|---|
| सतह का खुरदरापन देखा μm: | ≤ 50 | कार्य अनुच्छेद जमीन की ऊंचाई: | 770 मिमी |
| सॉ स्ट्रिप लाइफ एम2: | 50-150 | डिवाइस का उपयोग: | एल्यूमीनियम मिश्र धातुओं की कटाई |
| प्रमुखता देना: | उच्च दक्षता सीएनसी क्षैतिज बैंड देखा,770 मिमी सीएनसी क्षैतिज बैंड देखा,कम सामग्री खपत सीएनसी बैंडसा मशीन |
||
उच्च गति क्षैतिज बैंड देखा मशीन कम सामग्री का उपभोग
मशीन टूल्स के प्रदर्शन की विशेषताएं
1. यह मशीन विभिन्न एल्यूमीनियम बैंगट और एल्यूमीनियम मिश्र धातु गोल सलाखों देखा जा सकता है. यह उच्च गति, उच्च दक्षता और उच्च workpiece काटने सटीकता के फायदे हैं.
2इसके स्पष्ट फायदे हैं जैसे कि सुविधाजनक संचालन और रखरखाव, विश्वसनीय प्रदर्शन, ऊर्जा की बचत और सामग्री की बचत,और व्यापक रूप से मशीनरी विनिर्माण और रखरखाव उद्योगों में प्रयोग किया जाता है.
3निर्देशन सटीकता, स्थिर और विश्वसनीय पीसने सुनिश्चित करने के लिए दो स्तंभ संरचना।
4जबड़े हाइड्रोलिकली क्लैंप किए जाते हैं, जो सामग्री को क्लैंप करने के लिए सुविधाजनक है, मोल्ड सामग्री को काटने के लिए उपयुक्त है।
5बैंड सॉइंग मशीन का ट्रांसमिशन तंत्र सटीक रूप से संतुलित और कंपन को कम करने के लिए सही किया जाता है ताकि यह सुनिश्चित किया जा सके कि सॉइंग बेल्ट को तोड़ना और दांत खींचना आसान न हो।
उपकरण का नाम

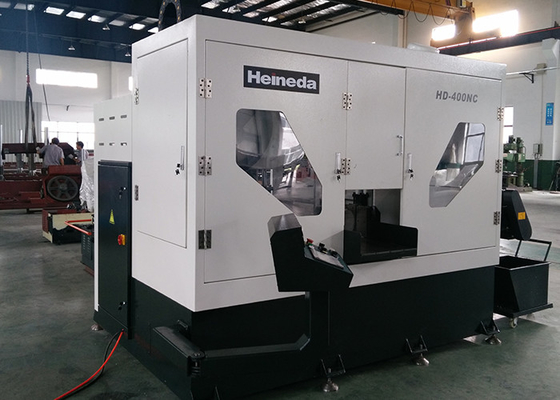

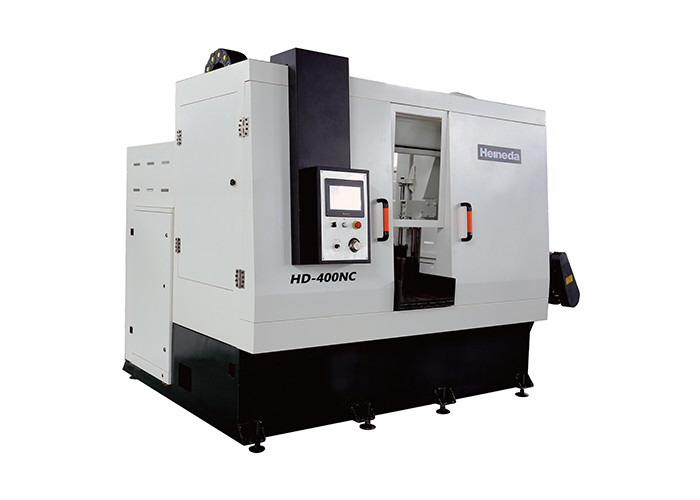

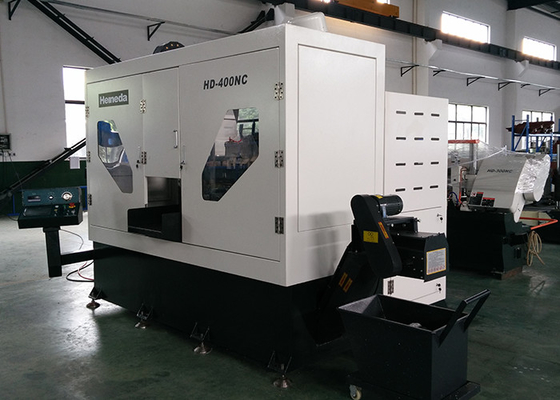

एचडी-400एनसी गोल छड़ी उच्च गति क्षैतिज ज़िगज़ा पीसने की इकाई
ऊर्जा माध्यमों की आवश्यकताएं और खपत
● ऊर्जा माध्यम की स्थिति
शक्तिः तीन चरणों की एसी शक्ति
वोल्टेजः AC380V ± 10%
आवृत्तिः 50 हर्ट्ज ± 2%
● संपीड़ित हवाः सामान्य औद्योगिक संपीड़ित हवा
हवा का दबावः 0.4 एमपीए ~ 0.6 एमपीए (उपकरण के स्वयं हवा स्रोत के प्रवेश बिंदु में दबाव विनियामक फिल्टर है)
हवाई यातायातः ≥ 3 मीटर3/ h
वायु की गुणवत्ताः निस्पंदन और सूखी
● उपकरण संचालन वातावरण की आवश्यकताएं
अधिकतम परिवेश का तापमानः 45 डिग्री सेल्सियस
न्यूनतम परिवेश का तापमानः -10 °C
सापेक्ष आर्द्रताः <67%
● ऊर्जा और मीडिया की खपत (सामग्री के सामान्य संचालन के दौरान ऊर्जा और मीडिया की खपत तालिका 2-1 में दिखाई गई है)
तालिका 2-1 सिद्धांत द्वारा गणना की गई ऊर्जा और मीडिया खपत
| सीरियल नंबर | परियोजना विवरण | इकाई | उपभोग | प्रयोग करना | नोट |
| 1 | विद्युत | केडब्ल्यूएच | 40 | विद्युत आपूर्ति | AC 380V 50Hz |
| 2 | संपीड़ित हवा | एम3 / घंटा | 3 | कोणीय शीतलन और एल्यूमीनियम कटिंग के साथ देखा | सामान्य रूप से संपीड़ित हवा |
| 3 | शीतलन तेल | एमएल/घंटा | 40 | देखा टेप शीतलन | एक्यू-लुब शीतलन तेल |
1.1उपकरण का प्रयोग
मुख्य रूप से एल्यूमीनियम बैंगट और एल्यूमीनियम मिश्र धातु की फसल के लिए प्रयोग किया जाता है।
1.2गारे के उत्पादों की किस्म और विनिर्देश
● मिश्र धातु प्रकारः 1 × × -7 × × × श्रृंखला एल्यूमीनियम मिश्र धातु
1.3गारे की इकाई की मुख्य विशेषताएं
सामग्री की खपत कम / काटने की दक्षता अधिक / परिचालन लागत कम / सुरक्षा संरक्षण पूर्ण श्रेणी / ऊर्जा की बचत।
उपकरण के मुख्य तकनीकी मापदंड
| सीरियल नंबर | अधिकतम काटने की क्षमता | 400 (मिमी) |
| 1 | पटरियों का व्यास | φ700 x 2 गोल (मिमी) |
| 2 | देखा गति | 500 ~ 2000 मी / मिनट (परिवर्तनीय आवृत्ति गति) |
| 3 | पीलाव की फ़ीड गति | 100 ~ 2000 मिमी / मिनट (साग सामग्री और विनिर्देशों के अनुसार समायोजित) |
| 4 | देखा टेप का आकार मिमी | 7050L × 34W × 1.1t (कठिन मिश्र धातु देखा) |
| 5 | काटने की मोटाई मिमी | ≤ 2 |
| 6 | ढलान ले लो |
≤0.5 ° |
| 7 | लंबाई निर्धारण की सटीकता mm | ± 1 |
| 8 | पीसने वाला फ्लैट नहीं है मिमी | <± 05 |
| 9 | देखा पट्टी जीवन m2 | 50-150 |
| 10 | आरा की सतह की मोटाई μm | ≤ 50 |
| 11 | काटने की दर सेमी2/ मिनट | 500 ~ 1500 (काटना दक्षता इकाई, यूनिट समय के भीतर क्रॉस-सेक्शन क्षेत्र काटना) |
| 12 | शोर सूचकांक | ≤ 85dB |
| 13 | देखा टेप का प्रकार | सिंगल लेटिंग हाइड्रोलिक टेन्सर/रिलैक्समेंट |
| 14 | सम्मिलन मोड | हाइड्रोलिक ड्राइव |
| 15 | कार्य अनुच्छेद जमीन की ऊंचाई | 770 मिमी |
उपकरण निष्पादन मानक
धातु काटने की सामान्य तकनीकी शर्तें GB / T 9061-2006
धातु काटना वेल्डिंग के लिए सामान्य तकनीकी शर्तें JB / T 9873-1999
क्षैतिज टेप देखा बिस्तर भाग 2 पैरामीटर JBT4318.2-2002
क्षैतिज टेप देखा बिस्तर भाग 3 सटीकता परीक्षण JBT4318.3-2002
क्षैतिज टेप देखा बिस्तर भाग 4 तकनीकी शर्तें JBT4318.4-2002
धातु काटने वाली हाइड्रोलिक प्रणाली के लिए सामान्य तकनीकी शर्तें JB / T10051-1999
औद्योगिक मशीनरी और विद्युत उपकरण, सामान्य तकनीकी शर्तों GB / T 5226 का पहला भाग।1
मशीन सुरक्षा सुरक्षा GB 16454
विद्युत प्रणाली GB 5226.1
उपकरण विभिन्न उपकरणों के सभी घटक और विभिन्न उपकरण सभी इकाइयां (Si) इकाइयां हैं; उपकरण के मुख्य घटकों में यांत्रिक, विद्युत और इलेक्ट्रॉनिक उपकरण शामिल हैं,त्रुटियों या आकस्मिक दुर्घटनाओं से होने वाले नुकसान को रोकने के लिए विश्वसनीय सुरक्षा गारंटी हैं.
उपकरण की संरचना और विशेषता विवरण
धातु काटने की सामान्य तकनीकी शर्तें GB / T 9061-2006
धातु काटना वेल्डिंग के लिए सामान्य तकनीकी शर्तें JB / T 9873-1999
क्षैतिज टेप देखा बिस्तर भाग 2 पैरामीटर JBT4318.2-2002
क्षैतिज टेप देखा बिस्तर भाग 3 सटीकता परीक्षण JBT4318.3-2002
क्षैतिज टेप देखा बिस्तर भाग 4 तकनीकी शर्तें JBT4318.4-2002
धातु काटने वाली हाइड्रोलिक प्रणाली के लिए सामान्य तकनीकी शर्तें JB / T10051-1999
औद्योगिक मशीनरी और विद्युत उपकरण, सामान्य तकनीकी शर्तों GB / T 5226 का पहला भाग।1
मशीन सुरक्षा सुरक्षा GB 16454
विद्युत प्रणाली GB 5226.1
उपकरण विभिन्न उपकरणों के सभी घटक और विभिन्न उपकरण सभी इकाइयां (Si) इकाइयां हैं; उपकरण के मुख्य घटकों में यांत्रिक, विद्युत और इलेक्ट्रॉनिक उपकरण शामिल हैं,त्रुटियों या आकस्मिक दुर्घटनाओं से होने वाले नुकसान को रोकने के लिए विश्वसनीय सुरक्षा गारंटी हैं.
उपकरण की संरचना और विशेषता विवरण
उपकरण संरचना प्रोफ़ाइलः
उपकरण में एक सॉइंग टेप देखा, हाइड्रोलिक प्रणाली, एक सॉइंग टेप शीतलन स्नेहन उपकरण, एक चिप परिवहन उपकरण, एक सुरक्षा ढाल, एक विद्युत और एक स्वचालन नियंत्रण प्रणाली शामिल है,और इसी प्रकार के.
3.1 काटने की मशीन
● बेल्ट सेग में एक आधार, एक सेग, एक सेग व्हील, एक ट्रांसमिशन पार्ट, एक फीड सिस्टम, एक बेड पार्ट, एक टेप टेन्सनिंग मैकेनिज्म, एक आर्म और बाएं और दाएं गाइड व्हील मैकेनिज्म होते हैं।
● आधार और काटने का भाग: ब्लेड को वेल्डेड किया जाता है और स्टील शीट से इलाज किया जाता है और फिर आग के लिए इलाज किया जाता है। सतह रेत के साथ उपचार, सटीक मशीनिंग, अच्छी संरचना डिजाइन,सुन्दर रूप;
● आरा पहिया अनुभागः यह आयातित कठोर एल्यूमीनियम प्लेट (7075-T61) से बना है और समाप्त है, और रिम एक बैग वल्केनाइज्ड रबर के माध्यम से पारित किया जाता है। यह संचालन शोर को कम कर सकता है;देखा पहिया एक चिकनी संतुलन सुधार के साथ चल रहा है, सुचारू रूप से घूमता है और लंबा जीवन है।
● ट्रांसमिशन सेक्शन: डाटोंग वैरिएबल मोटर द्वारा संचालित, सिंक्रोनस पल्ली संरचना द्वारा, शक्ति सक्रिय पल्ली को प्रेषित की जाती है, और देखा बेल्ट उच्च गति से काम करता है।संचरण दक्षता उच्च और स्थिर है. गति 500-2000 मीटर / मिनट है, गति रेंज बड़ी है, और एल्यूमीनियम मिश्र धातु के विभिन्न ग्रेड के देखा कटौती के लिए अनुकूलित किया जा सकता है;
● फ़ीड सिस्टमः फ़ीड सिस्टम हाइड्रोलिक दबाव द्वारा संचालित होता है, और फ़ीड गति 0-2 मीटर / मिनट, स्टेपलेस गति विनियमन है।
● सॉडॉव उठता हैः दोहरी झुकाव स्तंभ और रैखिक स्लाइड संरचना का उपयोग उठाने की कक्षा के रूप में करें, दो-स्ट्रैन्ड गाइडिंग सॉ टेप ड्राइव पक्ष पर, और सॉ बैंड सख्त पक्ष एक-स्ट्रैन्ड गाइड को अपनाता है।रैखिक स्लाइड HGW45 / HGW35 है.
● बेड सेक्शन: बेड टेबल HT300 से बना है। सामग्री देखा के लिए पर्याप्त समर्थन प्रदान करने के अलावा, एक निश्चित स्थिति के सेट के लिए हाइड्रोलिक क्लैंप का एक सेट भी है,इस प्रकार यह सुनिश्चित करने के लिए कि काटने की स्थिरता सुनिश्चित करने के लिए काटने की सामग्री के स्ट्रोक को परिभाषित.
● आरा खिंचाव तंत्र: आरा खिंचाव तंत्र हाइड्रोलिक ड्राइव द्वारा संचालित होता है, विद्युत कनेक्शन दबाव गेज का उपयोग करके तनाव मूल्य प्रदर्शित करने और एक टूटी बैंड सुरक्षा के लिए किया जाता है;
● पेंचबैंड गाइडिंग डिवाइसः पेंचबैंड गाइड के बाएं और दाएं समूह का उपयोग करें। गाइड व्हील के प्रत्येक समूह में 4 समायोज्य गाइड रोलर्स संलग्न हैं, व्हील सामग्री मिश्र धातु संरचनात्मक स्टील (15CrMo) से बनी है,सतह कार्बोराइज्ड बुझाने, कठोरता 50-55 hrc, अच्छी तरह से पहनने के लिए प्रतिरोधी है, और पट्टी अनुभाग पीसने के साथ इलाज किया जाता है, गाइड सटीकता सुनिश्चित करने के लिए इसके अलावा, वहाँ एक वोल्फ्रेम स्टील की अंगूठी के पीछे देखा में है,जो कि पीसने के दौरान देखा टेप को पर्याप्त समर्थन प्रदान कर सकता है, और देखा टेप कंपन की प्रभावशीलता को कम कर सकते हैं। गाइड साधन स्थिर हाथ पर लगाया जाता है और चल हाथ, संरचना को समायोजित करने के लिए बनाया गया है, स्थिर सेना एक अभिन्न के रूप में बनाया गया है,स्लाइडर पर लगाया, ताकि 2 स्तंभ आधार और फिक्स्ड सेना हाथ के नीचे जुड़े हैं,स्थिर ढांचा संरचना बनाने के लिए पर्याप्त समर्थन प्रदान करने के लिए यह सुनिश्चित करने के लिए कि पीसने अक्सर घट रही है और कंपन को कम कर सकते हैं.
● पूरी तरह से स्वचालित भोजन प्रणालीः पूरी तरह से स्वचालित रूप से भोजन बिस्तर के साथ देखा मशीन, भोजन बिस्तर पर हाइड्रोलिक क्लैंप के 1 समूह के साथ, भोजन के बाद, पैड क्लैंपिंग सामग्री,अपने ट्रैक पर फ़ीड क्लैंप ड्राइव हाइड्रोलिक सिलेंडर द्वारा फ़ीड समारोह और कई बार खिलाया जा सकता है. लाभ यह है कि पूरी तरह से स्वचालित निर्धारण अनियंत्रित है, मैन्युअल हस्तक्षेप की आवश्यकता नहीं है। दोषपूर्ण सटीकता ± 1 मिमी है।
3.2 हाइड्रोलिक प्रणाली
● सेवा वस्तु: आरा बैंड तनाव में है, आरा में काट रहा है, क्लैंपिंग कर रहा है, स्वचालित फ़ीडिंग तंत्र।
● मुख्य विशेषताएं:
स्वतंत्र पंप स्टेशन, केंद्रीकृत सोलेनोइड वाल्व नियंत्रण।
नली कनेक्शन के अतिरिक्त, स्टील पाइप जुड़ा हुआ है, और दबाव हानि प्रभावी ढंग से कम हो जाती है।
● मुख्य तकनीकी मापदंड:
सिस्टम दबाव 7MPa
कार्य दबाव 5-6 एमपीए
काम करने वाला माध्यम ISO46 विरोधी मिल हाइड्रोलिक तेल
कार्य तापमान 10 °C -55 °C
शीतलन मोड पवन कूलर
शोर ≤ 80dB
3.3 आरा टेप शीतलन स्नेहन उपकरण
● गैस प्रकार के एरोसोलिक शीतलन उपकरण को अपनाना।
● इसमें मुख्य रूप से तेल के टैंक, हवा के पंप, पल्स कंट्रोलर, नोजल, सोलेनोइड वाल्व आदि होते हैं।
● संपीड़ित हवा के द्वारा उपकरण को चलाने के बाद, हवा और शीतलन तेल को मिलाकर, देखा बेल्ट के दांत भाग को छिड़ककर, सतह को तेल की फिल्म बनाने के लिए सतह बनाने के बाद,काटने के दौरान उत्पन्न गर्मी जल्दी से वितरित, जिससे उच्च दक्षता और सतह उच्च सटीकता सुनिश्चित होती है।
2 विशेषताएं: समान छिड़काव, अच्छा शीतलन प्रभाव, बढ़ी हुई देखा प्रदर्शन
आरा के ब्लेड के उपयोगिता जीवन में सुधार
पीसने की सतह की चिकनाई में सुधार
चिप प्रणाली के पहनने को कम करें
शीतलन तेल एक संयंत्र निष्कर्षण, गैर विषैले और हानिरहित है
3.4 चिप ले जाने वाला यंत्र
● चूल्हा काटने की मशीन के अंदर एक स्लाइडर होता है जो एल्यूमीनियम को उठाकर लिफ्ट में ले जाता है।
● काटने के लिए शीट धातु का उपयोग किया जाता है और इसे सुरक्षित किया जाता है।
3.5 सुरक्षा संरक्षण
● पूर्ण सुरक्षा, एल्यूमीनियम हेलिकॉप्टर और तेल धुंध के छपने से प्रदूषण को रोकना।
● ढाल के आगे और पीछे एक रखरखाव दरवाजा है, जो दैनिक रखरखाव और देखा बेल्ट के प्रतिस्थापन के लिए सुविधाजनक है। सभी रखरखाव दरवाजे माउंट सीमा स्विच,दरवाजा सभी पीएलसी आउटपुट बिजली की आपूर्ति खोलता हैइसी समय टच स्क्रीन पर अलार्म सिग्नल दिखाई देता है और संबंधित स्विच से मेल खाता है।
3.6 विद्युत और स्वचालन नियंत्रण प्रणाली
● विद्युत नियंत्रण कैबिनेट, स्वतंत्र भार और तत्काल रोक की पुष्टि बटन
● कंट्रोल कैबिनेट पावर AC: 380V / 50Hz तीन चरण 4 लाइन DC: 24V
● उत्पादन प्रक्रिया पैरामीटर इनपुट के लिए प्रक्रिया नियंत्रण और प्रोग्राम करने योग्य मानव (एचएमआई) इंटरफ़ेस करने के लिए प्रोग्राम करने योग्य नियंत्रक (पीएलसी) का उपयोग करना, मानव-मशीन इंटरफ़ेस में पैरामीटर सेटिंग्स हैं,डेटा प्रदर्शन, महत्वपूर्ण डेटा पासवर्ड सुरक्षा, दोष अलार्म, दोष प्रदर्शन, समस्या निदान विशेषताएं।
● इस उपकरण में मैनुअल और ऑटोमैटिक कंट्रोल फंक्शन हैं।
● उपकरण के ऑपरेटिंग डिस्क बटन में एक श्नाइडर बटन है, जो जलरोधी, धूलरोधी है, सिवाय इसके कि इसमें एक प्रतीकात्मक निर्देश है और रंग में प्रदर्शित किया गया है।
● कंप्यूटर संचार पोर्ट आरक्षित।
● विद्युत नियंत्रण बॉक्स के साथ अलगाव डिजाइन (जलरोधक)
7.5 उपकरण कार्य वातावरणः निम्नलिखित कार्य वातावरण में दीर्घकालिक स्थिरता के लिए मशीन टूल्स की आवश्यकता होती है।
7.5.1 शक्तिः AC380V ± 10%, 50Hz ± 1Hz
7.5.2 परिवेश का तापमान: 5 ~ 40 °C.
7.5.3 सापेक्ष आर्द्रताः <85%
7.5.4 संपीड़ित हवा का दबाव: 0.5 ~ 0.8 एमपीए.
7.6 उपकरण सुरक्षा
7.17.1 उपकरण में अतिभार संरक्षण, व्यक्तिगत सुरक्षा उपकरण और आपातकालीन बंद करने के बटन होने चाहिए।
7.17.2 उपकरण 16 घंटे से अधिक समय तक बिना किसी खराबी के उपलब्ध होना चाहिए।
