हेनेडा सीएनसी वर्टिकल बैंड देखा मशीन गला गहराई 580 मिमी उच्च प्रदर्शन

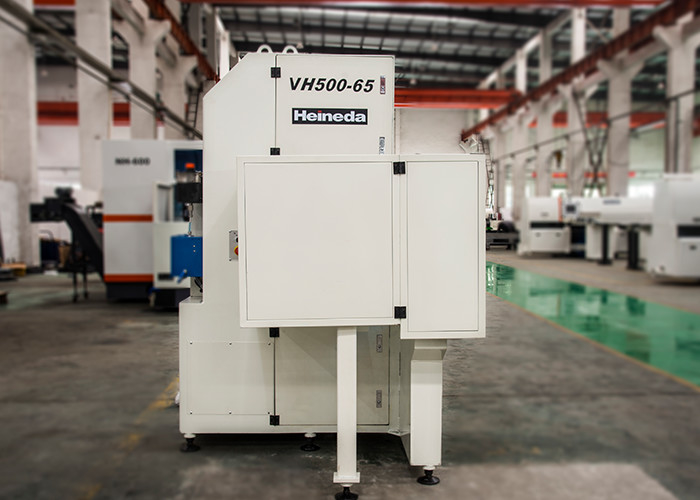

VH500 उच्च गति वर्टिकल बैंड सॉइंग मशीन सॉइंग गले गहराई 580mm

उपकरण की संरचना और विशेषताएं

बैंड सॉ मुख्य रूप से सॉ फ्रेम, बेस, सॉ व्हील, ट्रांसमिशन पार्ट, सॉ बेल्ट गाइड व्हील ग्रुप, कचरा कन्वेयर, हाइड्रोलिक सिस्टम और इलेक्ट्रिक कंट्रोल सिस्टम से बना है।

उपकरण का अवलोकन

सटीक पीसने की मशीनों की योजना के आपूर्तिकर्ता के रूप में जाना जाता है, Heineda पारंपरिक उपकरणों से विकसित किया है,अर्ध-स्वचालित नियंत्रण मशीनों से लेकर स्वचालित डिजिटल नियंत्रण मशीनों तक और 100 से अधिक प्रकार के स्व-अनुसंधान और विकसित उपकरण हैं।एल्यूमीनियम के सटीक पीसने वाली मशीनों के निर्माण में, हेनेडा उत्पादों ने चीन के मुख्य भूमि बाजार में विमानन, सैन्य और नागरिक उपकरणों के निर्माताओं के एक बैच से मान्यता प्राप्त की है।
मॉडल: VH500 हाई स्पीड वर्टिकल बैंड सॉ
▲ वीएच हेनेडा कंपनी के वर्टिकल बैंड सॉइंग मशीन मॉडल का संक्षिप्त नाम है।
▲ 500 सेग मशीन की काटने की क्षमता का प्रतिनिधित्व करता है
अधिकतम पीसने की ऊंचाई Φ400 मिमी;
अधिकतम काटने की चौड़ाई 500 मिमी;
घाट की अधिकतम गहराई 580 मिमी है।
यदि कार्यक्षेत्र के भीतर एक क्लैंप जोड़ा जाता है, तो विकर्ण काटने का कार्य किया जा सकता है।

उपकरण प्रतिपादन

मुख्य तकनीकी मापदंड

वर्टिकल बैंड सॉ VH500 के मुख्य भागों का वर्णन
बैंड सॉ मुख्य रूप से एक सॉ फ्रेम, एक सॉ व्हील, एक ट्रांसमिशन पार्ट, एक सॉ बेल्ट गाइड व्हील समूह, एक अपशिष्ट कन्वेयर, एक हाइड्रोलिक सिस्टम और एक इलेक्ट्रिक कंट्रोल सिस्टम से बना है।

आरा पहिया भाग 7075T6 खिंचाव एल्यूमीनियम प्लेट से बना है, कठिन anodized। प्रसंस्करण के बाद यह गतिशील संतुलन द्वारा सही है, अच्छा प्रदर्शन, उच्च यांत्रिक गुणों के साथ,और उच्च गति और उच्च तन्य भार का सामना कर सकते हैं.

ट्रांसमिशन भाग को TECO फ्रीक्वेंसी कन्वर्जन मोटर द्वारा संचालित किया जाता है ताकि सक्रिय पल्ली को घूमने के लिए प्रेरित किया जा सके और इस प्रकार उच्च गति से चलाने के लिए पट्टा चलाया जा सके।मोटर के आउटपुट मोड़ को नियंत्रित करने के लिए आवृत्ति कनवर्टर द्वारा देखा बेल्ट की गति को समायोजित किया जाता है, और डिजिटल मीटर द्वारा प्रदर्शित किया जाता है।

पेंच बेल्ट व्हील सेट असर और कुंजी भाग असर सभी NSK उत्पादों से बने हैं।

यात्रा स्विच का उपयोग यह पता लगाने के लिए किया जाता है कि क्या तनाव असामान्य है, और अगर असामान्यता असामान्य है तो मशीन स्वचालित रूप से रुक जाएगी। निष्क्रिय पहिया विद्युत चुम्बकीय ब्रेक को अपनाता है।जब असामान्यता होती है, स्थिर दबाव ब्रेकिंग डिस्क पर कार्य करता है ताकि देखा पहिया के घूर्णन को नियंत्रित किया जा सके।

हाइड्रोलिक भाग एक स्वतंत्र पंप स्टेशन को अपनाता है और एक केंद्रीकृत सोलेनोइड वाल्व द्वारा नियंत्रित किया जाता है। सोलेनोइड वाल्व सभी ताइवान उत्पादों से बने होते हैं।उन भागों को छोड़कर जिन्हें नली से जोड़ा जाना चाहिए, वे सभी दबाव हानि को प्रभावी ढंग से कम करने के लिए स्टील पाइप द्वारा जुड़े हुए हैं।

पीसने की मशीन का ट्रांसमिशन तंत्र सटीक रूप से संतुलित है और कंपन को कम करने और सुनिश्चित करने के लिए सही है कि पीसने का बेल्ट टूटना आसान नहीं है।
आरा बैंड का मार्गदर्शक भाग क्लैंपिंग रोलर्स को अपनाता है, एक सेट शीर्ष पर और दूसरा सेट, रोलर्स मिश्र धातु स्टील से बने होते हैं, और सतह नाइट्राइडिंग उपचार के बाद सटीक ग्राउंड होते हैं,उच्च परिशुद्धता और अच्छा पहनने के प्रतिरोध के साथ.
अपशिष्ट वाहक के ड्राइविंग रोलर को एक ठोस शाफ्ट के साथ डिज़ाइन किया गया है ताकि सामान्य उपयोग के दौरान कोई टूटना सुनिश्चित न हो;रोलर असर एल्यूमीनियम चिप्स के प्रवेश से बचने और सेवा जीवन में सुधार करने के लिए दो तरफा सील असर को अपनाता है.

हेनेडा सेवा
अनुबंध उपकरण द्वारा निर्मित उत्पादों के लिए, हंटियन उपकरण स्वीकृति अवधि के दौरान उपकरण की गुणवत्ता की पहचान और परीक्षण करने के लिए ग्राहक के साथ सहयोग करेगा।
भागों का भंडारण।
संयंत्र में सेवा की शुरूआत
नियमित रूप से निःशुल्क वापसी यात्रा सेवा
पूर्ण पूर्ण परियोजना (प्रक्रिया, प्रबंधन, रखरखाव, प्रशिक्षण, उत्पादन)
तीन स्तर की रखरखाव प्रणाली स्थापित करें।
निःशुल्क सॉफ्टवेयर उन्नयन सेवा।
प्रारंभिक निर्माण योजनाओं का प्रस्ताव।

कई पेटेंट प्रमाण पत्र प्राप्त किए
