| सॉ बेल्ट स्पीड: | 500 ~ 2000 मीटर/मिनट (आवृत्ति रूपांतरण गति विनियमन) | काटने की क्षमता: | गले की ऊंचाई: 400 मिमी, गले की गहराई: 580 मिमी |
|---|---|---|---|
| हाइड्रोलिक मोटर: | 0.75 किलोवाट (ताइवान) | सॉ बैंड मोटर: | 11 किलोवाट टेको |
| सॉ बेल्ट टेंशनिंग विधि: | हाइड्रोलिक स्वचालित तनाव | ऊर्ध्वाधरता देखी: | ≤0.5 मिमी |
| प्रमुखता देना: | 500 मिमी ऊर्ध्वाधर देखा मशीन,उच्च गति वाली ऊर्ध्वाधर देखा मशीन,500 मिमी ऊर्ध्वाधर बैंड देखा |
||
VH500 बैंड देखा उच्च गति ऊर्ध्वाधर बैंड देखा ऊर्ध्वाधर बैंड देखा
उपकरण का अवलोकन
मॉडल: VH500 हाई स्पीड वर्टिकल बैंड सॉ
▲ वीएच हेनेडा कंपनी के वर्टिकल बैंड सॉइंग मशीन मॉडल का संक्षिप्त नाम है।
▲ 500 सेग मशीन की काटने की क्षमता का प्रतिनिधित्व करता है
अधिकतम पीसने की ऊंचाई Φ400 मिमी;
अधिकतम काटने की चौड़ाई 500 मिमी;
घाट की अधिकतम गहराई 580 मिमी है।
यदि कार्यक्षेत्र के भीतर एक क्लैंप जोड़ा जाता है, तो विकर्ण काटने का कार्य किया जा सकता है।

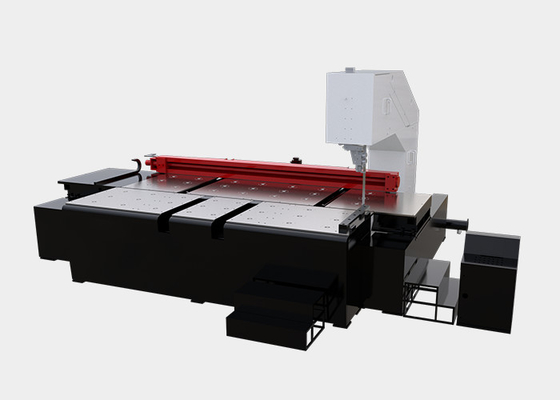

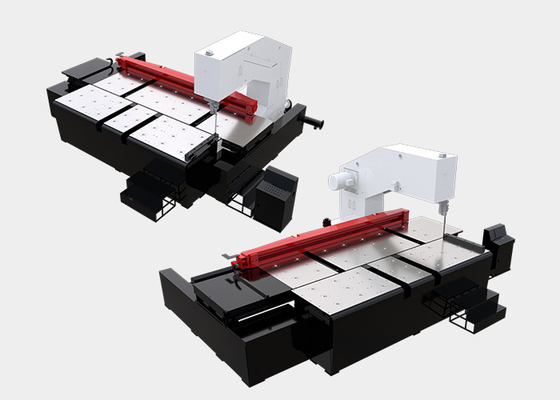

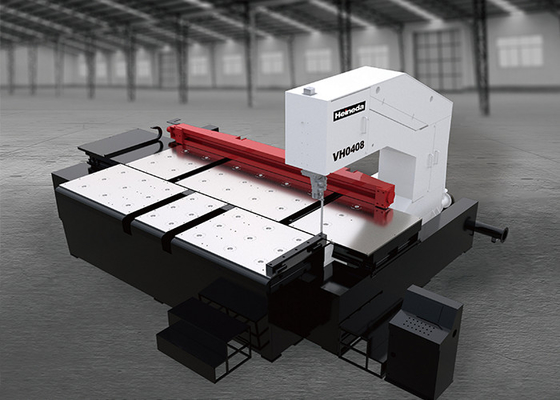

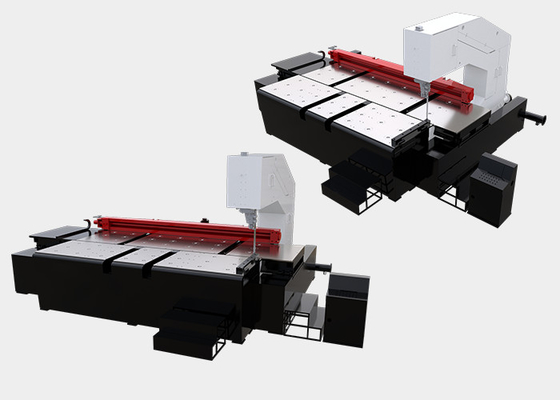

उपकरण प्रतिपादन
मुख्य तकनीकी मापदंड
| परियोजना का नाम | VH500 हाई स्पीड वर्टिकल बैंड सॉ |
| काटने की क्षमता | गले की ऊंचाईः 400 मिमी, गले की गहराईः 580 मिमी |
| देखा बेल्ट गति | 500~2000 मीटर/मिनट (आवृत्ति रूपांतरण गति विनियमन) |
| देखा बैंड विनिर्देश | 34 चौड़ाई X 1.1 मोटाई X5560 लंबाई (मिमी) |
| चाट बेल्ट तनाव विधि | हाइड्रोलिक स्वचालित तनाव |
| देखा बेल्ट मार्गदर्शक | समायोज्य रोलर क्लैंपिंग, वापस देखा वोल्फ़्रेम स्टील समर्थन |
| देखा पल्ली विनिर्देश | व्यास 630, 7075T651, हार्ड एनोडाइज्ड |
| देखा धनुष विनिर्देश | Q235 स्टील प्लेट समूह वेल्डिंग, तनाव राहत उपचार, सटीक मशीनिंग, वजन लगभग 2 टन |
|
देखा बैंड मोटर |
11KW TECO |
| हाइड्रोलिक मोटर | 0.75 KW (ताइवान) |
| देखा बेल्ट शीतलन विधि | अर्ध-शुष्क वायु दबाव तेल धुंध शीतलन प्रणाली |
| हाइड्रोलिक तेल क्षमता | 50L (स्वतंत्र हाइड्रोलिक स्टेशन) |
| बिजली की आवश्यकताएँ | 380V X 3 चरण X 50Hz |
| वितरण बॉक्स | स्वतंत्र वितरण बॉक्स (IP55), मशीन के किनारे पर स्थित |
| ऑपरेशन बॉक्स | मशीन का डिजाइन और सामने का भाग, बटन और स्पीड कंट्रोल बटन के साथ संचालित |
| देखा लंबवतता |
≤0.5 मिमी |
| सटीकता समतलता |
≤0.5 मिमी |
उपकरण की संरचना और विशेषताएं
बैंड सॉ मुख्य रूप से सॉ फ्रेम, बेस, सॉ व्हील, ट्रांसमिशन पार्ट, सॉ बेल्ट गाइड व्हील ग्रुप, कचरा कन्वेयर, हाइड्रोलिक सिस्टम और इलेक्ट्रिक कंट्रोल सिस्टम से बना है।
वर्टिकल बैंड सॉ VH500 के मुख्य भागों का वर्णन
बैंड सॉ मुख्य रूप से एक सॉ फ्रेम, एक सॉ व्हील, एक ट्रांसमिशन पार्ट, एक सॉ बेल्ट गाइड व्हील समूह, एक अपशिष्ट कन्वेयर, एक हाइड्रोलिक सिस्टम और एक इलेक्ट्रिक कंट्रोल सिस्टम से बना है।
आरा पहिया भाग 7075T6 खिंचाव एल्यूमीनियम प्लेट से बना है, कठिन anodized। प्रसंस्करण के बाद यह गतिशील संतुलन द्वारा सही है, अच्छा प्रदर्शन, उच्च यांत्रिक गुणों के साथ,और उच्च गति और उच्च तन्य भार का सामना कर सकते हैं.
ट्रांसमिशन भाग को TECO फ्रीक्वेंसी कन्वर्जन मोटर द्वारा संचालित किया जाता है ताकि सक्रिय पल्ली को घूमने के लिए प्रेरित किया जा सके, जिससे पेंच बेल्ट को उच्च गति से चलने के लिए प्रेरित किया जा सके।मोटर के आउटपुट मोड़ को नियंत्रित करने के लिए आवृत्ति कनवर्टर द्वारा देखा बेल्ट की गति को समायोजित किया जाता है, और डिजिटल मीटर द्वारा प्रदर्शित किया जाता है।
पेंच बेल्ट व्हील सेट असर और कुंजी भाग असर सभी NSK उत्पादों से बने हैं।
यात्रा स्विच का उपयोग यह पता लगाने के लिए किया जाता है कि क्या तनाव असामान्य है, और अगर असामान्यता असामान्य है तो मशीन स्वचालित रूप से रुक जाएगी। निष्क्रिय पहिया विद्युत चुम्बकीय ब्रेक को अपनाता है।जब असामान्यता होती है, स्थिर दबाव ब्रेस डिस्क पर कार्य करता है ताकि देखा पहिया के घूर्णन को नियंत्रित किया जा सके।
हाइड्रोलिक भाग एक स्वतंत्र पंप स्टेशन को अपनाता है और एक केंद्रीकृत सोलेनोइड वाल्व द्वारा नियंत्रित किया जाता है। सोलेनोइड वाल्व सभी ताइवान उत्पादों से बने होते हैं।उन भागों को छोड़कर जिन्हें नली से जोड़ा जाना चाहिए, वे सभी दबाव हानि को प्रभावी ढंग से कम करने के लिए स्टील पाइप द्वारा जुड़े हुए हैं।
पीसने की मशीन का ट्रांसमिशन तंत्र सटीक रूप से संतुलित है और कंपन को कम करने और सुनिश्चित करने के लिए सही है कि पीसने का बेल्ट टूटना आसान नहीं है।
आरा बैंड का मार्गदर्शक भाग क्लैंपिंग रोलर्स को अपनाता है, एक सेट शीर्ष पर और दूसरा सेट, रोलर्स मिश्र धातु स्टील से बने होते हैं, और सतह नाइट्राइडिंग उपचार के बाद सटीक ग्राउंड होते हैं,उच्च परिशुद्धता और अच्छा पहनने के प्रतिरोध के साथ.
अपशिष्ट वाहक के ड्राइविंग रोलर को एक ठोस शाफ्ट के साथ डिज़ाइन किया गया है ताकि सामान्य उपयोग के दौरान कोई टूटना सुनिश्चित न हो;रोलर असर एल्यूमीनियम चिप्स के प्रवेश से बचने और सेवा जीवन में सुधार करने के लिए दो तरफा सील असर को अपनाता है.
